SM-Series

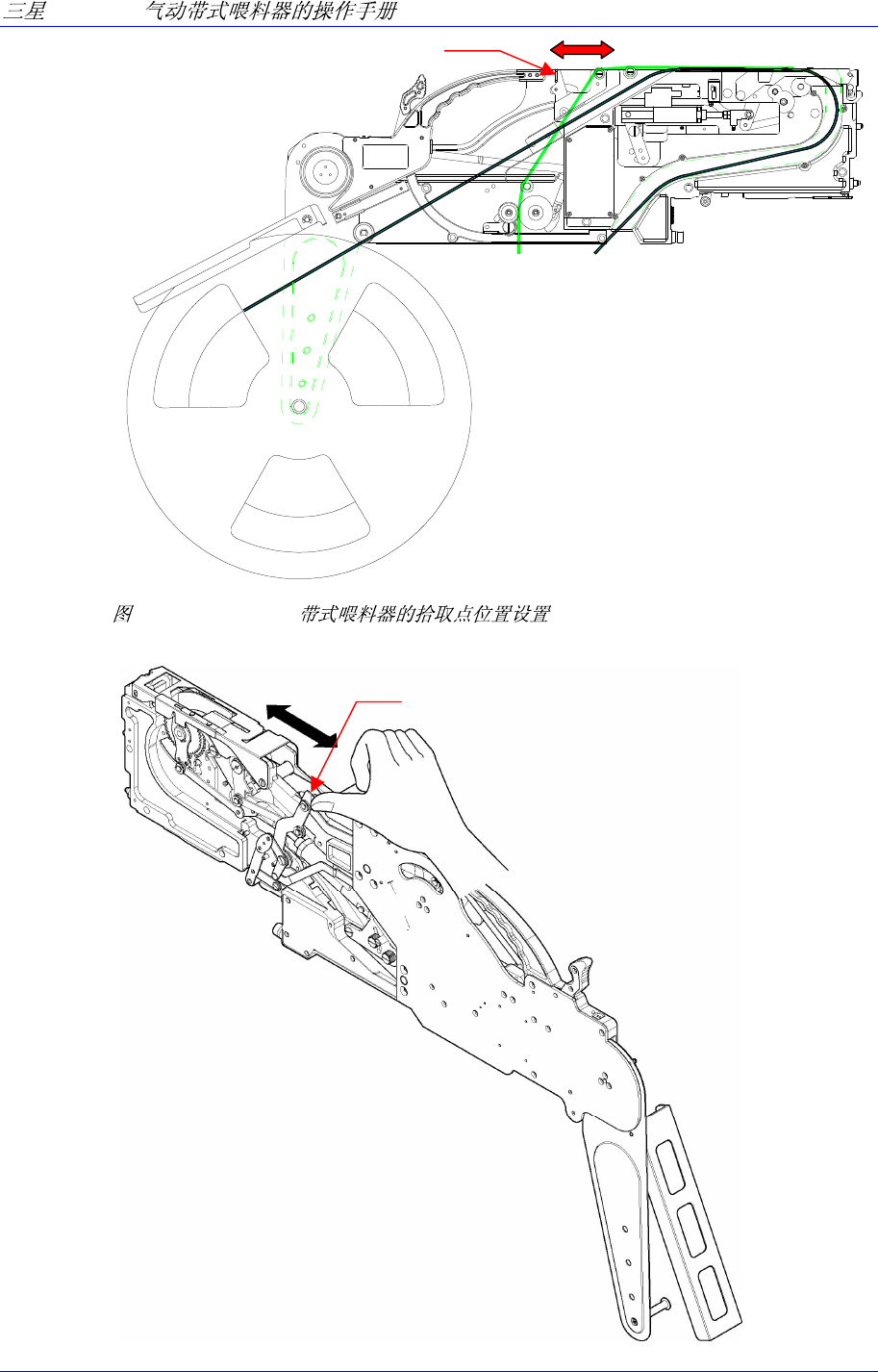

2-22. SM 12/16mm
旋臂
旋臂
2-18
2-19

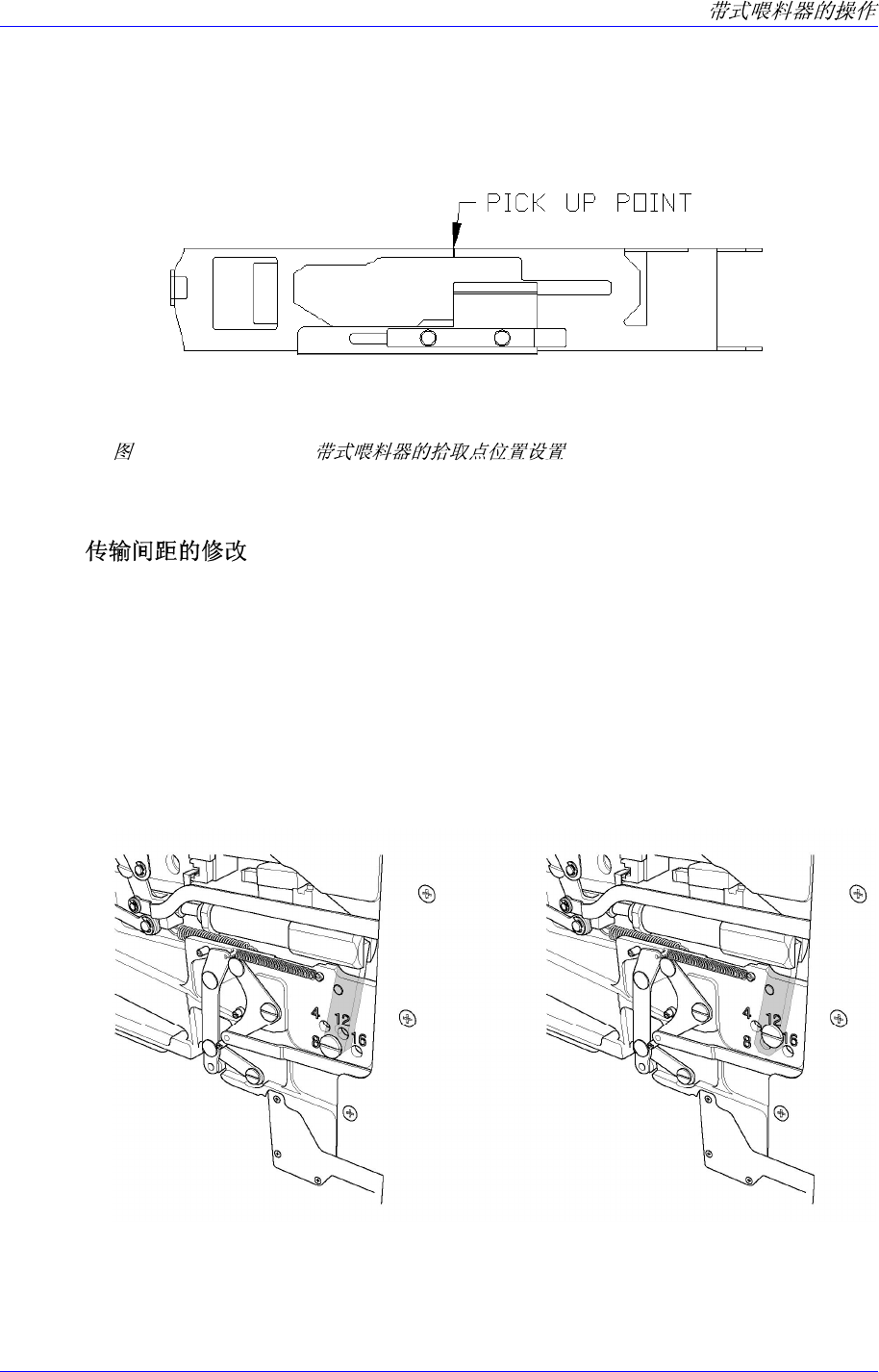

24mm~72mm 带式喂料器使用旋臂把卷带移送到拾取位置。
传感器开启状态下，能看到部件（贴片）旋臂反复推/放动作为止。
2-23. SM 24~72mm
2.2.
2.2.1. 8mm 传输间距
在 8mm 带式喂料器，2mm 间距和 4mm 间距各自使用专用喂料器。
2.2.2. SM 12mm,16mm 带式喂料器间距的转换
SM 12mm带式喂料器根据部件种类可变换使用4mm, 8mm, 12mm传输间距，另外
，SM 16mm带式喂料器可变换使用4mm, 8mm, 12mm, 16mm传输间距。
转换方法如下图所示，使用主机架上一处的调整l螺钉设置在气缸托架。
8mm 间距设置 12mm 间距设置
SM-Series

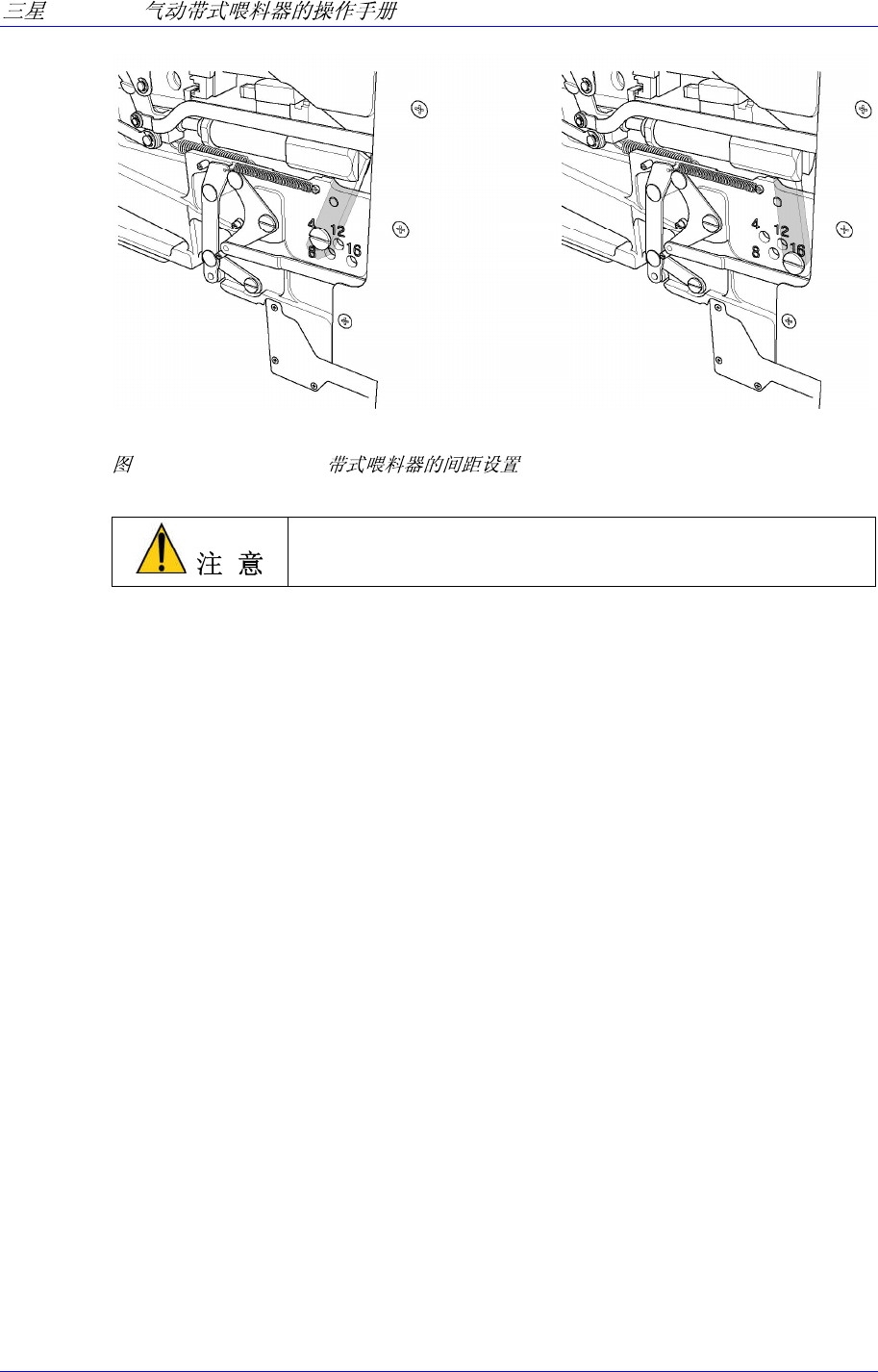

4mm 间距设置 16mm 间距设置
2-24. SM 12mm/16mm
修改间距(Pitch)时，应选择干净的场所利用适当的工具进行
。作业时务必注意安全并防止元件受损。
2.2.3. 24mm,32mm,44mm,56mm,72mm 带式喂料器间距的转换
24mm 带式喂料器可以设定为 4mm, 8mm, 12mm, 16mm, 20mm 间距。
32mm-S 带式喂料器可以设定为 4mm, 8mm, 12mm, 16mm, 20mm 间距。
44mm-S 带式喂料器可以设定为 4mm, 8mm, 12mm, 16mm, 20mm 间距。
56mm-S 带式喂料器可以设定为 4mm, 8mm, 12mm, 16mm, 20mm 间距。
32mm-L 带式喂料器可以设定为 20mm, 24mm, 32mm 间距。
44mm-L 带式喂料器可以设定为 20mm, 24mm, 32mm, 40mm 间距。
56mm-L 带式喂料器可以设定为 20mm, 24mm, 32mm, 40mm 间距。
72mm 带式喂料器可以设定为 4mm, 8mm, 12mm, 16mm, 20mm, 24mm, 32mm,
40mm 间距。
(需要 24mm、32mm 或 40mm 的传输间距时，分别设定为 12mm, 16mm 及 20mm
后，使贴片机的气缸传输两次。)
32mm-H 带式喂料器可以设定为 28mm, 36mm 间距。
44mm-H 带式喂料器可以设定为 28mm, 36mm, 44mm 间距。
56mm-H 带式喂料器可以设定为 28mm, 36mm, 44mm 间距。
(需要 28mm、36mm 或 44mm 的传输间距时，分别设定为 14mm, 18mm 及 22mm
后，使贴片机的气缸传输两次。)
