SM-Series 卷带导向器 T ape 机架 2-14. (SM 8mm ) 如 果 带 式 喂 料 器的 传 输 卷带 非 正 常 安 装于 料 带 导 轨 & 机 架 ， 不 紧 贴 于 料 带 导轨 & 机 架 ， 则 会 引 起 料带 供 给 不 良和 部 件 浪 费等问题，请仔细确认贴紧状态后使用 2-12
2-11
卷带导向器
传输卷带
链轮
锁夹
2-13.
对准料带导轨插槽，向后拉起上盖卷带进行调节。
无法从料带导轨中圆滑抽出上盖卷带时，会发生卷带现象，
请仔细确认后使用。
往料带导轨方向推开锁夹，固定料带导轨和锁夹。
请勿在料带导轨开启状态下关闭锁夹。
通过料带是否正常设置在料带导轨，链轮是否正常突出于传输卷带的移送槽进行终
确认。
SM-Series
卷带导向器
Tape
机架
2-14. (SM 8mm )
如果带式喂料器的传输卷带非正常安装于料带导轨&机架，
不紧贴于料带导轨&机架，则会引起料带供给不良和部件浪
费等问题，请仔细确认贴紧状态后使用
2-12
2-13

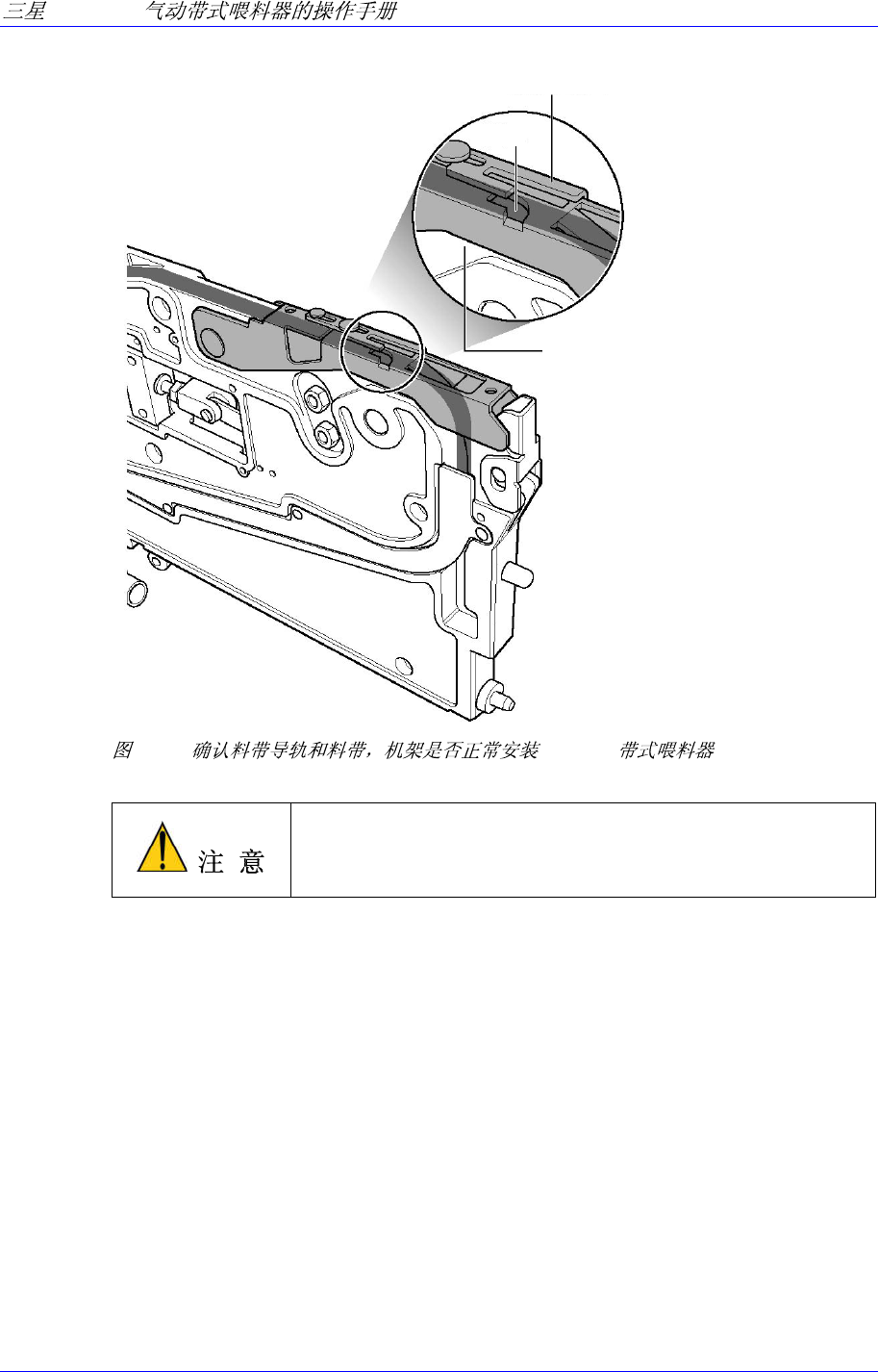

请确认料带导轨、锁夹的固定状态。
2-15. (SM 8mm )
料带导轨和锁夹的固定不确定状态下进行使用，会引发料
带供给不良、与GANTRY本体碰撞等问题，请仔细确认固
定（Locking）状态后进行使用。
同样确认SM 12~72mm Tape Feeder 的料带导轨和锁夹是否已正常固定(Locking)。
2-16. (Locking) (SM 12mm~16mm )
