第2章. 带式喂料器的操作
2-1
2.1.
2.1.1. 料带导轨开放

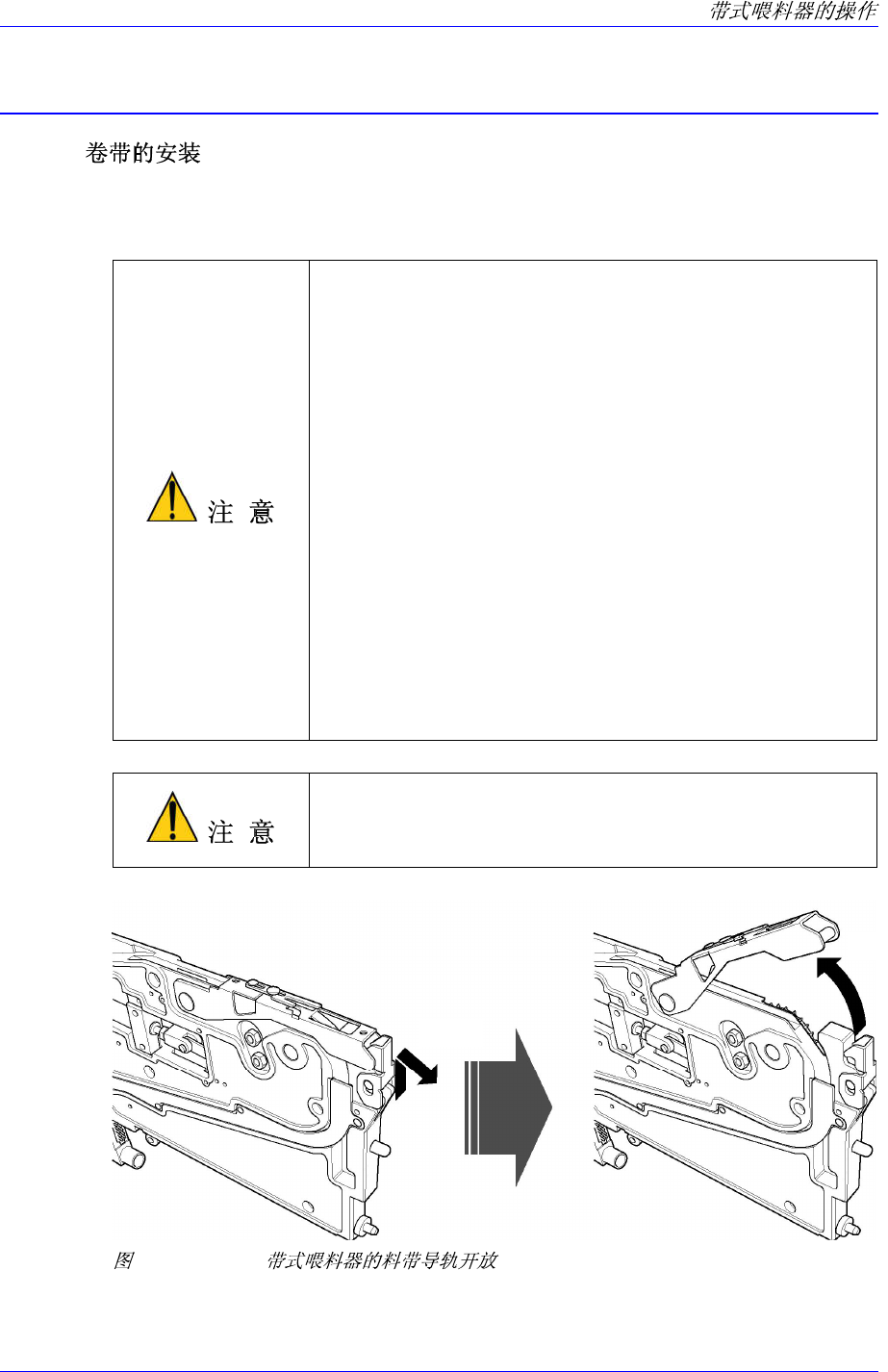

箭头方向 ① 拉起 ②旋转解除, ③向上抬起料带导轨打开锁夹。
应该在安全的地点安装卷带(Tape)，作业时注意避免
手指受伤。
操作喂料器时，应避免施加过多的负荷。
必须按照指定步骤操作。
搬运大型喂料器时，由于喂料器的重量大，应注意避
免掉落。
安装到喂料器的卷带应使用符合EIAJ及JEDEL等标准
规格的卷带。
请使用符合喂料器大小的元件卷轮带。
卷带导向器的前面与Lock cover接触的部位)变形时，
元件的拾取 Z轴位置将变化并降低元件拾取率，保管
及使用时需要特别注意。
导向器上部和固定锁的变形或破损会导致零部件的拾
取率降低，或者导致导向器不能正确固定固定锁这样
致命的问题，在保管和使用时，一定要引起特别的主
意。当出现问题时，请与我公司指定的C/S 公司(STS
) 或者当地的代理点联系获得帮助。
拆卸喂料器可能使喂料器受损或造成伤害。 喂料器故障时
，请与本公司指定的C/S 公司(STS) 或当地代理店(Local
Agent)咨询后采取措施。
③
①~②

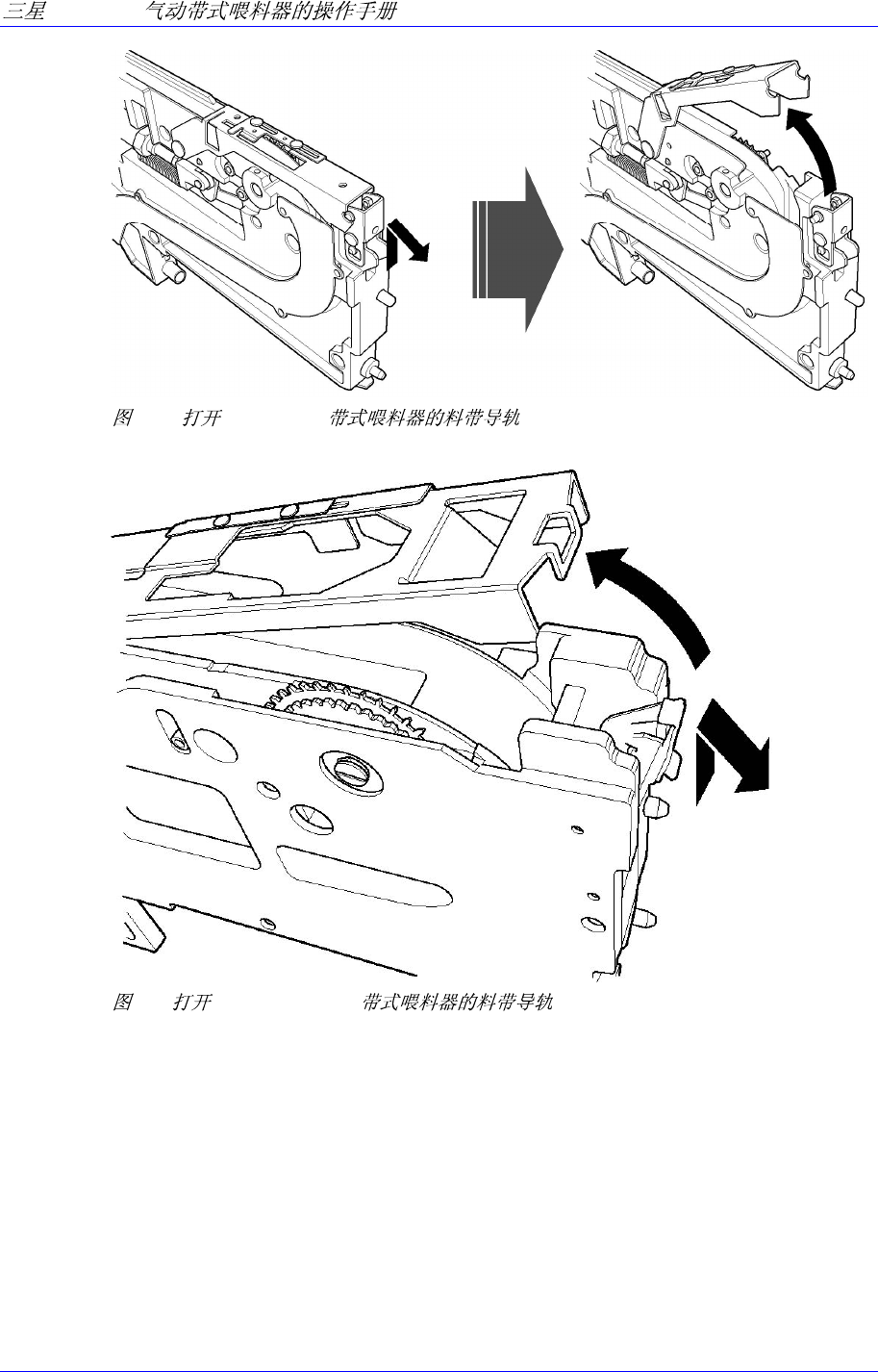

2-1. SM 8mm
SM-Series
③
①~②
2-2. SM 12/16mm
③
①~②
2-3. SM 24mm~72mm
2-2
2-3
2.1.2. 卷轮固定

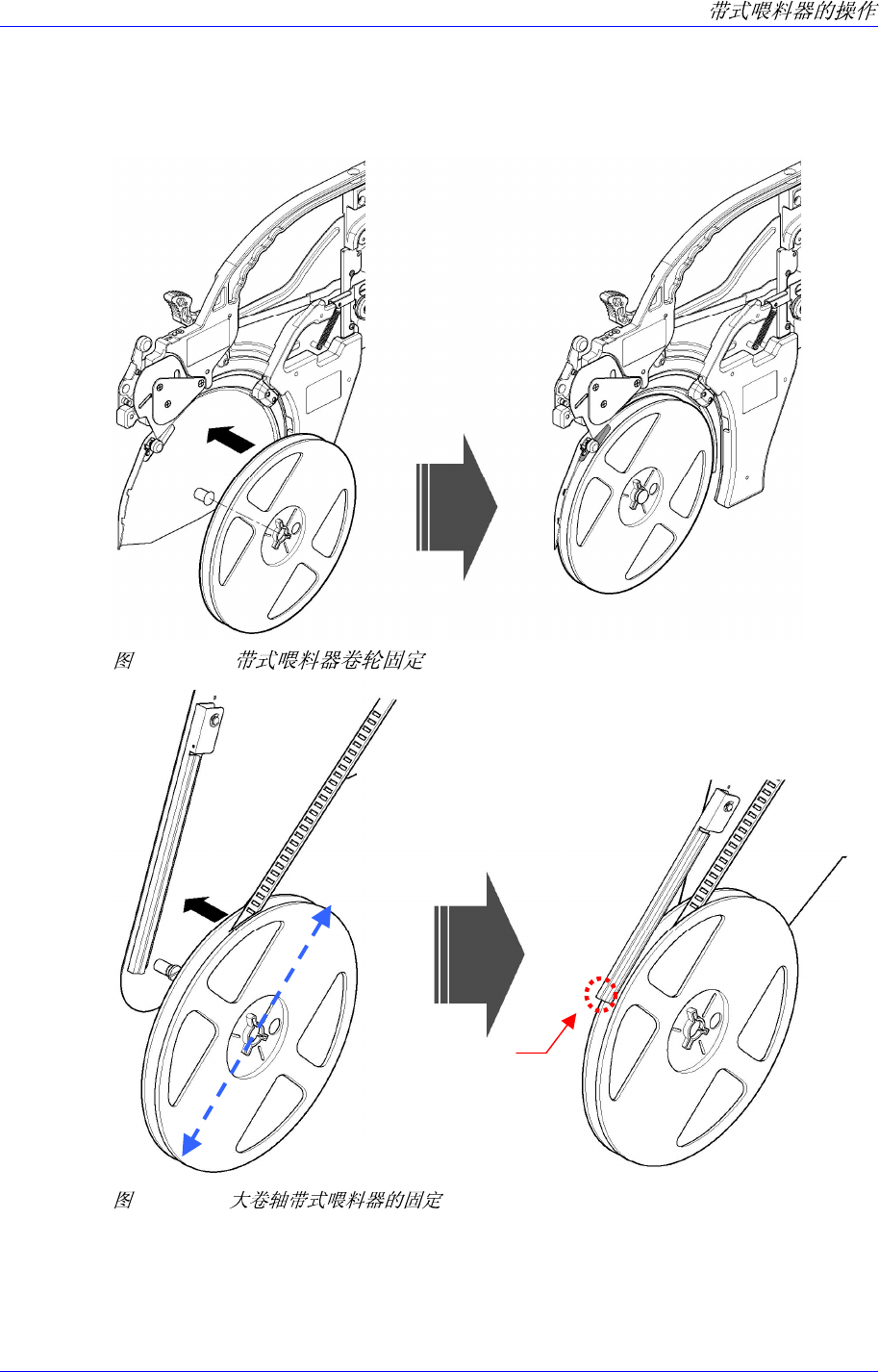

注意卷带方向如下图所示固定卷轮。 8mm带式喂料器使用料带卷盘制动器固定卷
轮。
2-4.
8mm
2-5. 8mm
8mm 大卷轴带式喂料器可以安装直径为 330mm 的卷轴。
用卷轴制动器固定卷轴时 ， 必须按照上面图示将卷轴的内翼安装在卷轴制动器的
‘ㄷ’ 型槽里，否则会发生移送错误的问题。。
330 mm
‘ㄷ’ 形槽
