《用户手册》 E by SIPLACE 3 技术数据和组件
使用软件版本 SC 712.1 或更新 2019 年 5 月版 3.3 尺寸和重量
109
3

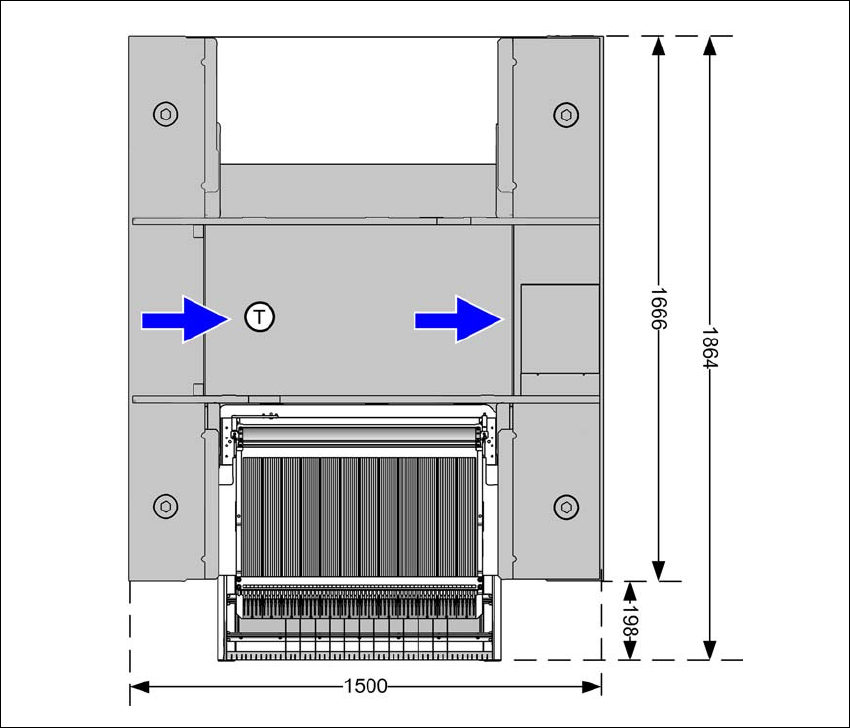

图 3.3 - 5 带固定料台的 E by SIPLACE 单面贴片机的尺寸
3 技术数据和组件 《用户手册》 E by SIPLACE
3.3 尺寸和重量 使用软件版本 SC 712.1 或更新 2019 年 5 月版
110
3.3.3 保护盖向上折起后的高度
3

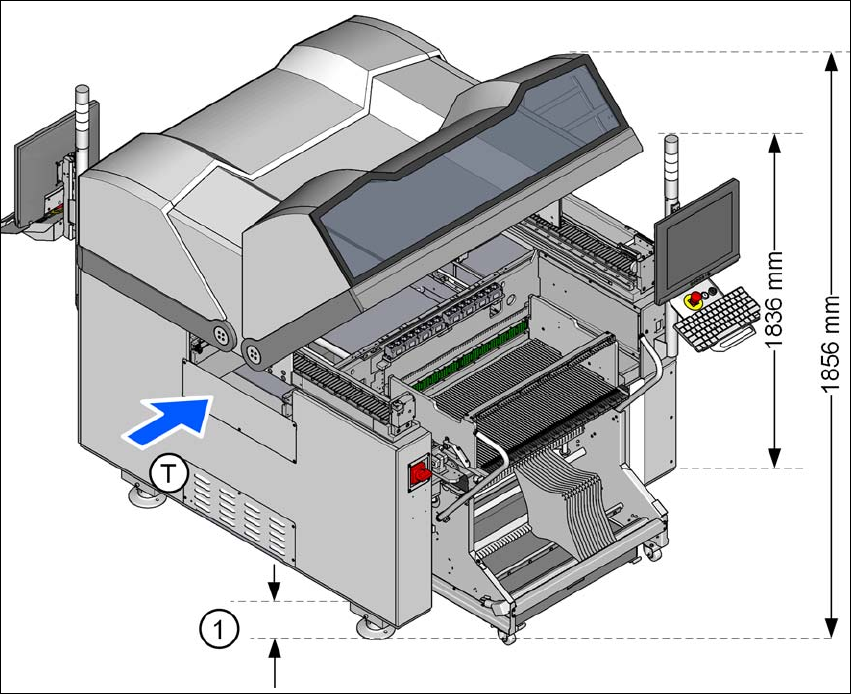

图 3.3 - 6 保护盖折起后的高度 - 尺寸单位毫米
所列尺寸为最大尺寸。PCB 传送导轨高度为 950 mm
(1) 随着设定的 PCB 传送导轨高度不同，此高度值也会有所不同
– PCB 传送导轨高度 900 mm = 137 mm ± 15 mm：1806 mm
– PCB 传送导轨高度 930 mm = 167 mm ± 15 mm：1836 mm
– PCB 传送导轨高度 950 mm = 187 mm ± 15 mm：1856 mm
《用户手册》 E by SIPLACE 3 技术数据和组件
使用软件版本 SC 712.1 或更新 2019 年 5 月版 3.3 尺寸和重量
111
3.3.4 转换料台的操纵距离
3
图 3.3 - 7 E by SIPLACE 贴片机上转换料台的操纵距离
E by SIPLACE 贴片机上转换料台的操纵半径 "R" 为：
3
3
1 号料位 /2 号料位
操纵半径 R 700 mm
距离 L1：从贴片机中心到转换料台外缘 1205 mm
距离 L2：从贴片机中心到墙壁 1905 mm
