3.10.5 E by SIPLACE 贴片机的转换料台
将供料器模块的前滑动导块放到插入辅助装置上。推入时，供料器模块的导块沿导轨曲线滑动，
直至滑动到止动杆位置。止动杆上的对中孔用于固定 SIPLACE SmartFeeder E 的 “ 前 ” 对中销。
与此同时，转换料台的锁止插销锁止在供料器模块的锁定滚轮上。供料器模块顶部的 “ 后 ” 对中
销通过对中杆中的凹槽固定。
3
图 3.10 - 5 转换料台，后视图
(1) 插入辅助装置
(2) 导轨曲线
(3) 用于定向和将 SIPLACE SmartFeeder E 锁止到位的锁止杆
(4) 对中杆
(1)
(2)
(3)
(4)
3 技术数据和组件 《用户手册》 E by SIPLACE
3.10 E by SIPLACE 贴片机的转换料台 使用软件版本 SC 712.1 或更新 2019 年 5 月版
162
3
图 3.10 - 6 转换料台，前视图
(1) 用于开关 EMERGENCY STOP （急停）电路安全开关的触点
(2) 转换料台上的对中销
(3) 废料带容器
(1)
(2)
(2)
(3)
《用户手册》 E by SIPLACE 3 技术数据和组件
使用软件版本 SC 712.1 或更新 2019 年 5 月版 3.10 E by SIPLACE 贴片机的转换料台
163
3.10.6 料带容器
3.10.6.1 说明
料带容器可固定最大直径为 19 英寸 （483 mm）的料带卷盘。第 5.10.4 节，第
225
页介绍了分
隔板的插入说明。
3

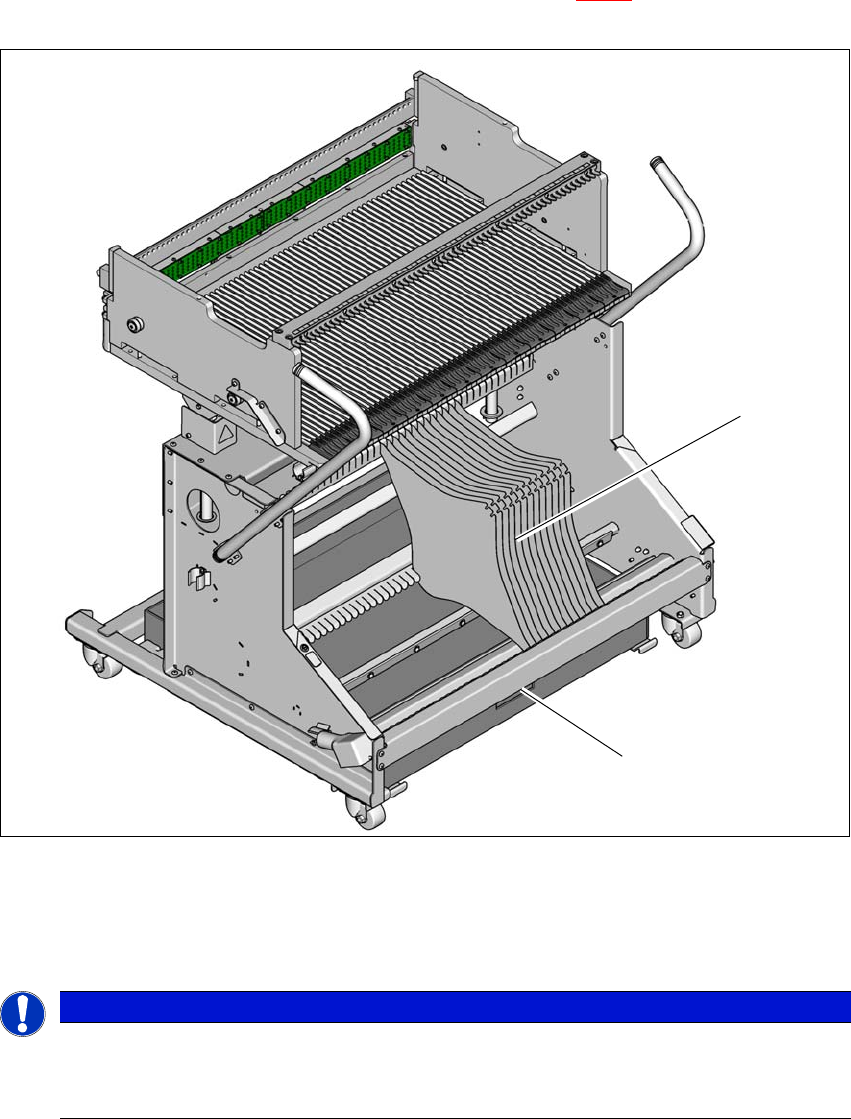

图 3.10 - 7 转换料台，E by SIPLACE，带料带容器
(1) 带分隔板的料带容器
(2) 废料带容器
3
请注意
使用芯轴
E by SIPLACE 贴片机转换料台通常不需要芯轴。
如果 SIPLACE SmartFeeder E 上频繁出现 “ 超时 ” 消息，就要使用芯轴。.
(1)
(2)
