《用户手册》 E by SIPLACE 3 技术数据和组件 使用软件版本 SC 712.1 或更新 2019 年 5 月版 3.10 E by SIPLACE 贴片机的转换料台 157 3 图 3.10 - 2 转换料 台，E by SIPLACE (1) 带 60 个料 槽的转换料台 (1)
3 技术数据和组件 《用户手册》 E by SIPLACE
3.10 E by SIPLACE 贴片机的转换料台 使用软件版本 SC 712.1 或更新 2019 年 5 月版
156
3.10 E by SIPLACE 贴片机的转换料台
项目编号：03104678-xx 带 60 个料槽的 E by SIPLACE 贴片机转换料台
转换料台为独立模块，可通过 SIPLACE SmartFeeder E 进行设置。
3
图 3.10 - 1 转换料台料位，E by SIPLACE 贴片机 （示例 - 双面贴片机）
(1) 1 号料位
(2) 2 号料位
(T) PCB 的传送方向
3
注意事项
E by SIPLACE 贴片机的转换料台只能在已安装好 E by SIPLACE 贴片机的转换料台 COT
插入件的情况下装入料位 （图
5.16 - 3
，第
245
页）。
(1)
(2)
《用户手册》 E by SIPLACE 3 技术数据和组件
使用软件版本 SC 712.1 或更新 2019 年 5 月版 3.10 E by SIPLACE 贴片机的转换料台
157
3

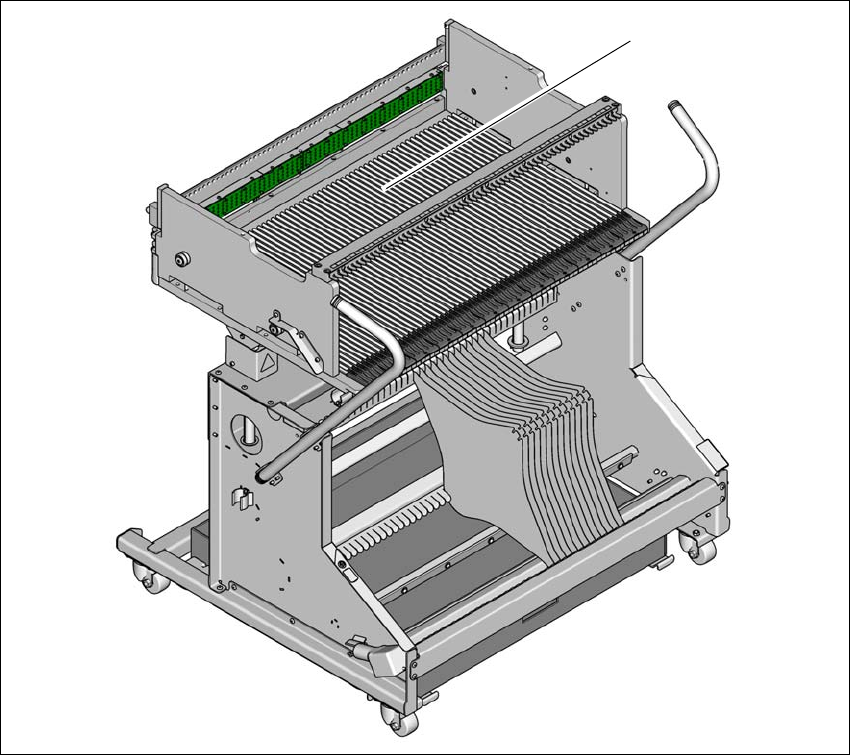

图 3.10 - 2 转换料台，E by SIPLACE
(1) 带 60 个料槽的转换料台
(1)
3 技术数据和组件 《用户手册》 E by SIPLACE
3.10 E by SIPLACE 贴片机的转换料台 使用软件版本 SC 712.1 或更新 2019 年 5 月版
158
3.10.1 结构
基本上，转换料台都由机箱、用于固定供料器模块的转换料台、料带卷盘容器和废料带容器组
成。
3
图 3.10 - 3 转换料台，带 60 个料槽的 E by SIPLACE 贴片机 - 概述
(1) 机箱
(2) 转换料台
(3) 料带容器
(4) 废料带容器
(5) 握柄
(6) 对中杆
3
注意事项
遵守 “ 安全须知 ”！
将料带抛料仓从转换料台中拉出时，请遵循第 5.9.2 部分，第
222
页给出的安全须
知。
(1)
(2)
(5)
(4)
(3)
(6)
(5)
