《用户手册》 E by SIPLACE 6 贴片机扩展部件 使用软件版本 SC 712.1 或更新 2019 年 5 月版 6.7 可调传送导轨夹持机构 291 6.7 可调传送导轨夹持机构 项目编号：03123019 -xx 可调节止动导轨 E 可调传送导轨夹持机构专门设计 用于最大为 460 x 460 的标准 Conveyor E 以处 理基准点在边缘附 近的 PCB。 顶部夹持机构可以调整，客户可将其固定到任意 位置以避开 PC…
6 贴片机扩展部件 《用户手册》 E by SIPLACE
6.6 长印制电路板选项 （LBO） 使用软件版本 SC 712.1 或更新 2019 年 5 月版
290
6.6 长印制电路板选项 （LBO）
“ 长印制电路板 ” 选项允许对超过指定长度的印制电路板进行贴装。需购买 LBO 许可证。
项目编号：03108019-xx LBO E，1030 右侧
项目编号：03110518-xx LBO E，1200 右侧
项目编号：03110458-xx LBO E，1030 左侧
项目编号：03110459-xx LBO E，1200 左侧
《用户手册》 E by SIPLACE 6 贴片机扩展部件
使用软件版本 SC 712.1 或更新 2019 年 5 月版 6.7 可调传送导轨夹持机构
291
6.7 可调传送导轨夹持机构
项目编号：03123019-xx 可调节止动导轨 E
可调传送导轨夹持机构专门设计用于最大为 460 x 460 的标准 Conveyor E 以处理基准点在边缘附
近的 PCB。 顶部夹持机构可以调整，客户可将其固定到任意位置以避开 PCB 基准点。
该选项适用于以下导轨部件编号：
项目编号：03108391-xx 传送导轨右侧固定 E 6
项目编号：03110457-xx 传送导轨左侧固定 E 6
6

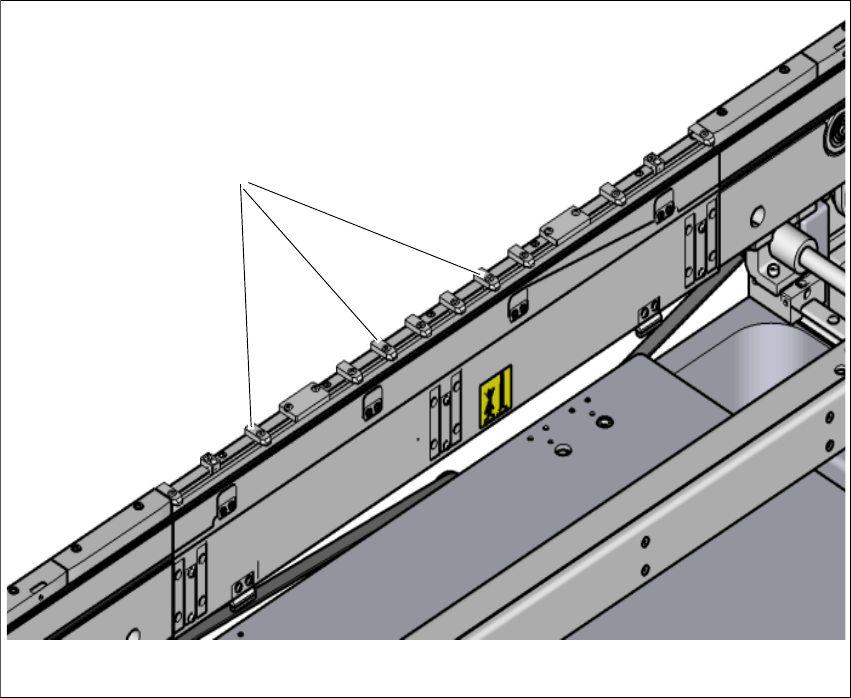

图 6.7 - 1 可调传送导轨夹持机构
(1) 可调节止动导轨 E
(1)
(1)
6 贴片机扩展部件 《用户手册》 E by SIPLACE
6.7 可调传送导轨夹持机构 使用软件版本 SC 712.1 或更新 2019 年 5 月版
292
6
图 6.7 - 2 可调传送导轨夹持机构 - 操作说明
松开 螺钉 (1) 以调整停止位置。待用户确定好位置后，再拧紧螺钉。
(1)
(1)
