《用户手册》 E by SIPLACE 3 技术数据和组件
使用软件版本 SC 712.1 或更新 2019 年 5 月版 3.8 E by SIPLACE 贴片机的供料器模块
149
3

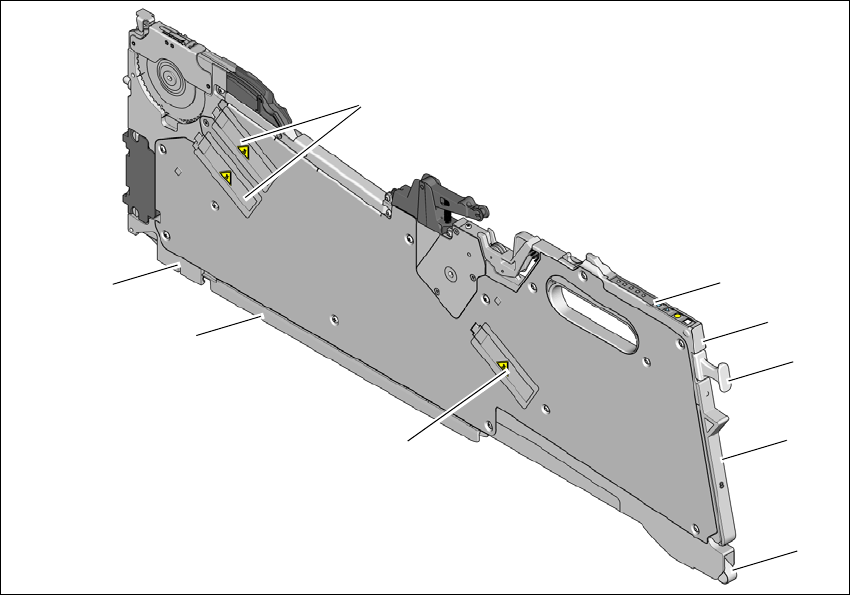

图 3.8 - 2 8 mm E 料带供料器模块 - 后视图
(1) 带料带弹簧的料带导槽入口
(2) 盖箔容器上的翻盖
(3) 移除握柄，已啮合
(4) 状态显示灯
(5) 操作员面板
(6) 料带传送导轨的驱动马达
(7) 前滑动导块
(8) 后滑动导块
(9) 盖箔封装器件的驱动马达
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
3 技术数据和组件 《用户手册》 E by SIPLACE
3.8 E by SIPLACE 贴片机的供料器模块 使用软件版本 SC 712.1 或更新 2019 年 5 月版
150
3.8.2 SIPLACE SmartFeeder E 的技术数据
通常，E by SIPLACE 贴片机的料带供料器模块约 587 mm 长，约 200 mm 高。下表列出了相关
技术数据。
3
料袋顶部边缘上方干扰轮廓的最大高度为 ≤ 3 mm 。由于供料器模块没有任何向上突出的翻盖并
且被固定在转换料台上，所以将碰撞贴片头的风险降到了最低。
料带供料器模块 项目编号： L （长） x H
（高）[mm]
宽 [mm] 料位 输送增量
[mm]
料带最大
高度 [mm]
SIPLACE SmartFeeder 2x8 mm E 00141569 587x200 22.9 2 1/2/4/8 3.5
SIPLACE SmartFeeder 8 mm E 00141570 587x200 10.8 1 1/2/4/8 3.5
SIPLACE SmartFeeder 12 mm E 00141571 587x200 22.6 2 4 - 16
*a
16
SIPLACE SmartFeeder 16 mm E 00141572 587x200 22.6 2 4 - 20*
a
16
SIPLACE SmartFeeder 24 mm E 00141673 587x200 34.4 3 4 - 32*
a
25
SIPLACE SmartFeeder 32 mm E 00141674 587x200 46.2 4 4 - 40*
a
25
SIPLACE SmartFeeder 44 mm E 00141675 587x200 58.0 5 4 - 52*
a
25
SIPLACE SmartFeeder 56 mm E 贴
片机
00141676 587x200 69.8 6 4 - 64*
a
25
SIPLACE SmartFeeder 72 mm E
*b
不适用 587x200 81.6 6 4 - 80*
a
25
SIPLACE SmartFeeder 88 mm E
*b
不适用 587x200 105.2 6 4 - 96*
a
25
料带卷盘 直径 178 至 483 mm (7“ - 19“)
转换时间 ≤ 8 s
*)a 以 4mm 步进
*)b 按需调整
《用户手册》 E by SIPLACE 3 技术数据和组件
使用软件版本 SC 712.1 或更新 2019 年 5 月版 3.9 备用的 E by SIPLACE 供料器模块
151
3.9 备用的 E by SIPLACE 供料器模块
3.9.1 SIPLACE StickFeeder E
项目编号：00288207-xx SIPLACE StickFeeder E
E by SIPLACE 的 SIPLACE StickFeeder E 适用于所有 E by SIPLACE 供料器料台。E by
SIPLACE 的 StickFeeder 将会占用供料器料台上的 10 个料槽。
3
图 3.9 - 1 SIPLACE StickFeeder E
3.9.2 操作、设置和技术数据
有关操作、设置和技术数据的相关信息，请参见 StickFeeder E 作业指南，
[ 项目编号：00198626-xx]
