6.11 SIPLACE Component Reject Conveyor E
项目编号：03117077-xx SIPLACE Component Reject Conveyor E
6

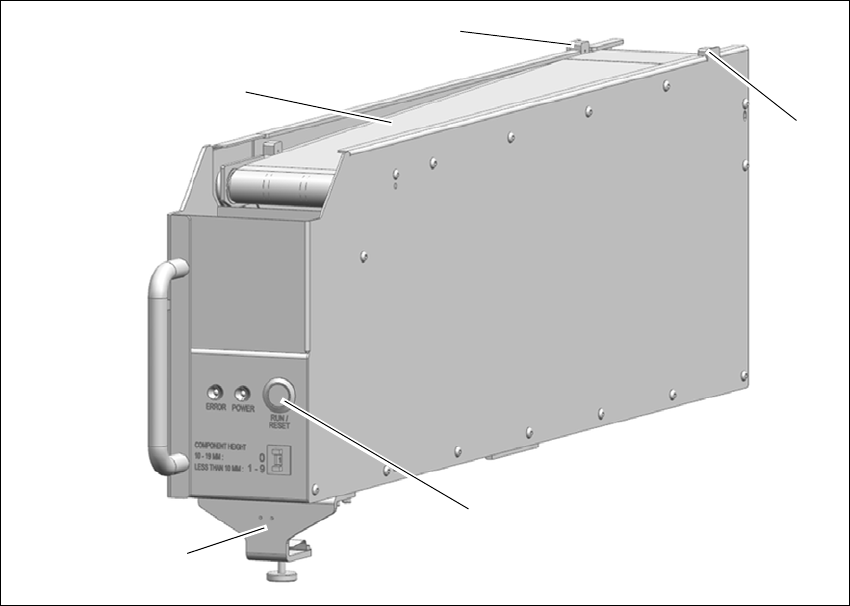

图 6.11 - 1 SIPLACE Component Reject Conveyor E
(1) 带式传送
(2) 元件存在传感器
(3) 运行 / 重置按钮
(4) 夹具
(3)
(2)
(1)
(2)
(4)
6 贴片机扩展部件 《用户手册》 E by SIPLACE
6.11 SIPLACE Component Reject Conveyor E 使用软件版本 SC 712.1 或更新 2019 年 5 月版
300
6.11.1 概述
SIPLACE Component Reject Conveyor E 的设计理念是将存在故障的元件（由贴片机的视像系统
验证）放置于传送导轨的皮带上并将其运出贴片机供操作员回收。其操作方法与 E by SIPLACE
其他供料器类似，并且可以安装到供料器料台上。Component Reject Conveyor 具有以下功能：
– 在不打开 / 停止贴片机的情况下安全的回收被抛掉的元件。
– 将被抛掉的元件存放在传送导轨的皮带上，这样元件就不会损坏并仍可被再次使用。
SIPLACE Component Reject Conveyor E 会被用在 E by SIPLACE 的转换料台上。SIPLACE
Component Reject Conveyor E 使用的定位销与 E 系列供料器所用的相同，会将其放置到位。此
外，还设计了一个可将其固定在 E by SIPLACE 的转换料台上的夹持机构。SIPLACE Component
Reject Conveyor E 占据了 7 个 omega 轨道，可将其放在料台上的任何一个地方。
6.11.2 说明
SIPLACE Component Reject Conveyor E 通过 Pogo 引脚接头的连接供电。贴片机将存在故障的
元件放在 SIPLACE Component Reject Conveyor E 的检测传感器之间的传送导轨皮带的前端
（元件存在传感器， 图 6.11 - 1 中的项目 2）。一旦触发元件存在传感器，皮带将根据设置的间距
长度从贴片点开始索引元件的一个间距距离。放置了第一个元件并将其移出后，下一个被抛料的
元件就会被放在贴装点上，同时没有元件叠放的风险。
操作员可随时按下运行 / 重置按钮（图 6.11 - 1 中的项目 5 ） ，然后皮带就将运行并将其上的元件
运送至 SIPLACE Component Reject Conveyor E 的后方。然后，操作员可在不打开贴片机盖的情
况下随时移除后方皮带中的元件。在无任何介入的情况下，皮带上每放置一个元件，传送导轨就
将继续索引一次。排在前方的元件将最终到达传送导轨的末端并触发后方的传感器。后方的传感
器将触发一个提醒操作员介入的声音报警装置。然后，收到提醒的操作员会将元件从皮带上取
走。
即便蜂鸣器发出了声响，传送导轨仍旧会正常工作；每当元件放置在了皮带上之后就会继续索
引。如果操作员不做介入并通过手动方式将被抛元件从皮带上清除，排在前方的元件将最终从皮
带末端掉落并由 SIPLACE Component Reject Conveyor E 末端的容器接住。SIPLACE
Component Reject Conveyor E 与贴片机之间并无直接通讯。贴片机并不知晓皮带 / 后方的容器
内是否已装满被抛掉的元件。
