《用户手册》 E by SIPLACE 2 操作安全
使用软件版本 SC 712.1 或更新 2019 年 5 月版 2.7 安全功能
83
2.7.3 安全接触器
2

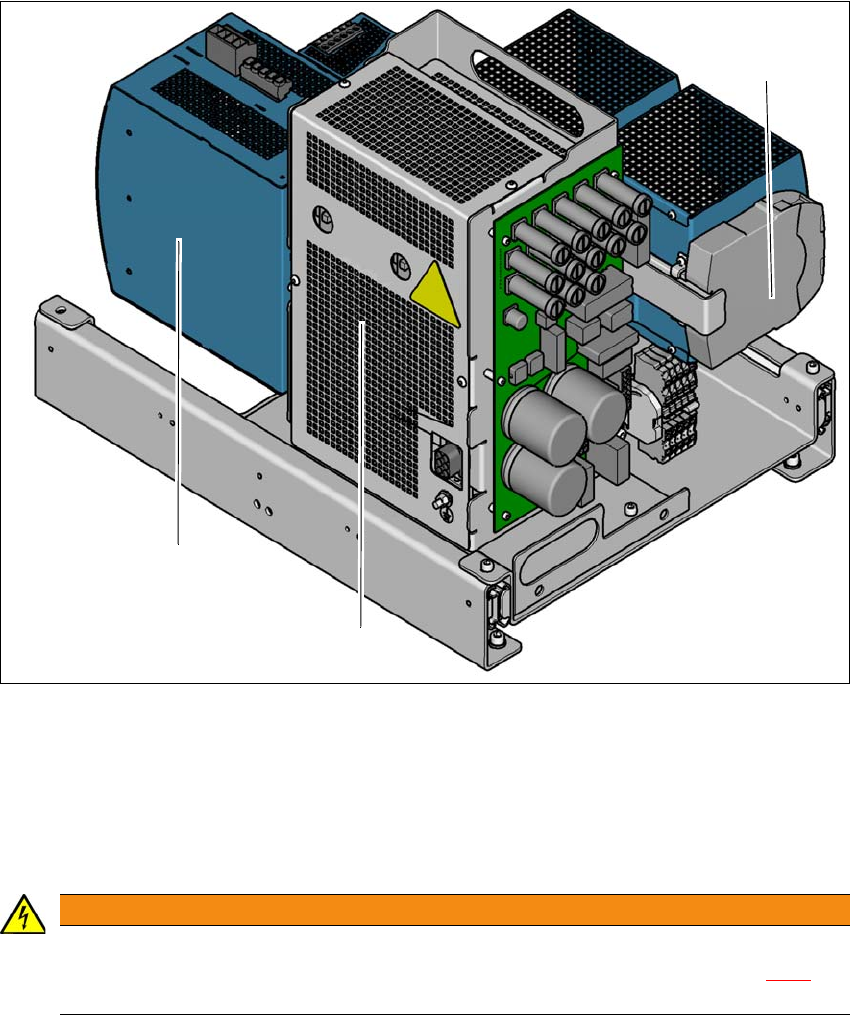

图 2.7 - 5 安全接触器概述
2
(1) 安全装置 （保护盖后面）
(2) 电容器模块
(3) 安全继电器
2
安全接触器 （项目 1，图
2.7 - 5
，第
83
页） 2
安全装置 (1) 位于电源装置内侧。其利用安全继电器 (2) 监控 EMERGENCY STOP （急停）回路
并控制安全相关输出电压 (2).
警告
关于致命电压的安全须知！
即使在贴片机已被关闭后仍要始终遵守有关潜在致命电压的安全须知。（参见第 2.8.1
节，自第
88
页开始）。
(1)
(2)
(3)
2 操作安全 《用户手册》 E by SIPLACE
2.7 安全功能 使用软件版本 SC 712.1 或更新 2019 年 5 月版
84
启用安全接触器时必须满足三个条件：
– 必须发出 “ 软件版本 ” 或 “Control ON （控制装置打开）” 信号。
– 必须闭合 EMERGENCY STOP （急停）回路。
– 必须按下 Start （启动）按钮。
2.7.4 EMERGENCY STOP （急停）回路和信号电路
2.7.4.1 EMERGENCY STOP （急停）回路的结构
以下接触点串联构成 EMERGENCY STOP （急停）回路：
– 接通两个保护盖开关的接触元件
– 两个 EMERGENCY STOP （急停）按钮的常开 (NO) 触点
– 接通两个转换料台的元件
2.7.4.2 信号电路的结构
下列信号电路中的模块是被单独查询的：
– 保护盖开关
– 转换料台上的信号触点
– EMERGENCY STOP （急停）按钮
贴片机处于待机状态时，所有信号触点都是闭合的。例如，如果保护盖被抬起，相应的信号触点
就会断开。通过 CAN 总线向控制计算机发送该状态变化信号。一条与此事件相关的错误消息将
出现在用户界面上。
2.7.4.3 EMERGENCY STOP （急停）回路的功能说明
要启动和操作贴片机，必须满足下列条件：
– 所有转换料台都必须入坞且连接。
– 必须关闭所有保护盖。
– 必须松开两个 Emergency Stop （急停）按钮。
– 必须达到最小工作压力。
– 必须启用软件版本 （“ 控制装置开启 ”），使 so that the start signal from the “Start （启
动）” 按钮的启动信号能够启用安全继电器和安全装置。
如果此时按下任一 Start （启动）按钮，安全接触器都会开启并且可随时操作贴片机。
《用户手册》 E by SIPLACE 2 操作安全
使用软件版本 SC 712.1 或更新 2019 年 5 月版 2.7 安全功能
85
2
图 2.7 - 6 E by SIPLACE 的急停回路
已按下 Start （启动）按钮
否
否
是
否
否
是
是
2
启用
安全接触器 否
电压
Y 轴 0 V-
X 轴 0 V-
星形轴 0 V-
DP 轴 42 V-
Z 轴 (CP) 42 V-
Z 轴 (TH) 42 V-
启用
PCB 传送导轨 否
升降台 否
PCB 夹持装置 否
宽度调整装置 否
料带切割器 否
转换料台供料设备 是
是
压缩空气最小压力 0.5 MPa
（5.0 巴）？
EMERGENCY STOP （急
停）按钮
被按下？
- 保护盖打开？
转换料台
EMERGENCY STOP （急
停）回路中断？
2
启用
安全接触器 是
电压
Y 轴 300 V-
X 轴 300 V-
星形轴 160 V-
DP 轴 42 V-
Z 轴 (CP) 42 V-
Z 轴 (TH) 160 V-
启用
PCB 传送导轨 是
升降台 是
PCB 夹持装置 是
宽度调整装置 是
料带切割器 是
转换料台供料设备 是
