1 介绍 《用户手册》 E by SIPLACE 1.1 单面 E by SIPLACE 使用软件版本 SC 712.1 或更新 2019 年 5 月版 16 1.1.2 1 号料位设有固定料台的 E by SIPLACE 1 图 1.1 - 2 1 号料位含固定料台的单面 E by SIPLACE 贴片 机 (T) PCB 的传送方向
《用户手册》 E by SIPLACE 1 介绍
使用软件版本 SC 712.1 或更新 2019 年 5 月版 1.1 单面 E by SIPLACE
15
E by SIPLACE 贴片机的特性
–高精度
– 高贴片性能 （高级工艺范围）
– 更大的元件贴装范围，可贴装 01005 元件及尺寸最大为 200 mm x 110 mm 的元件。
可采用以下贴片方法处理元件：
– 收集 & 贴片和
–拾取&贴片
E by SIPLACE 贴片机设有一根悬臂。有关贴片头配置的总览， 请参阅 3.1.1
部分，第 99 页。
这些悬臂可以通过线性马达实现快速、精确定位，朝 X 轴和 Y 轴方向彼此独立地运行。
E by SIPLACE 贴片机支持 SIPLACE 单传送导轨。
1 号料位设有用于供应元件的转换料台。2 号料位没有用于供应元件的料台。
1 介绍 《用户手册》 E by SIPLACE
1.1 单面 E by SIPLACE 使用软件版本 SC 712.1 或更新 2019 年 5 月版
16
1.1.2 1 号料位设有固定料台的 E by SIPLACE
1

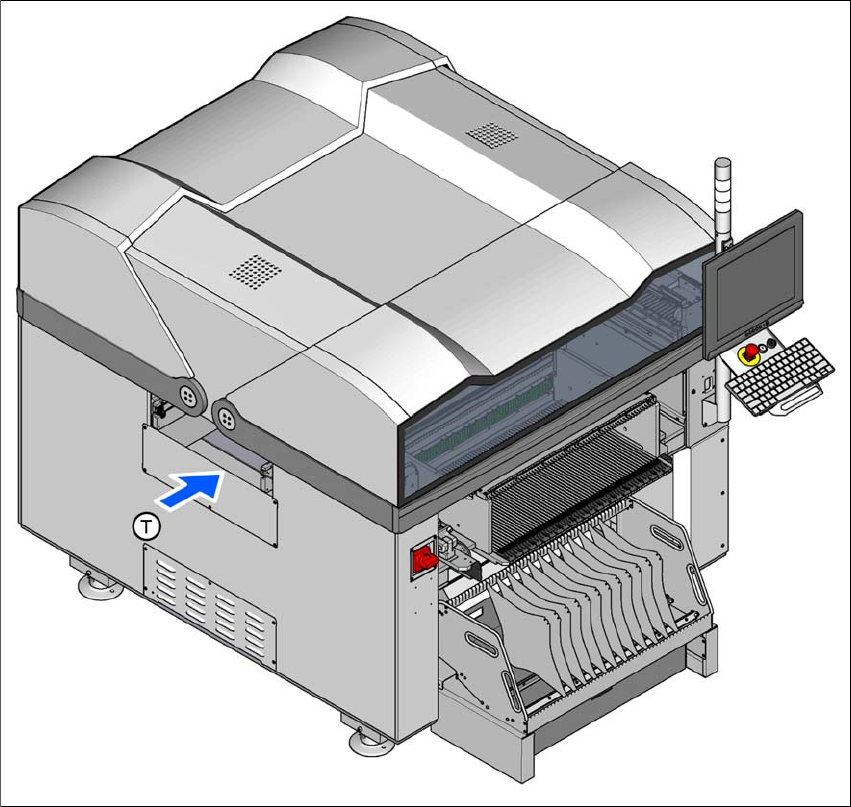

图 1.1 - 2 1 号料位含固定料台的单面 E by SIPLACE 贴片机
(T) PCB 的传送方向
《用户手册》 E by SIPLACE 1 介绍
使用软件版本 SC 712.1 或更新 2019 年 5 月版 1.1 单面 E by SIPLACE
17
E by SIPLACE 贴片机的特性
–高精度
– 高贴片性能 （高级工艺范围）
– 更大的元件贴装范围，可贴装 01005 元件及尺寸最大为 200 mm x 110 mm 的元件。
可采用以下贴片方法处理元件：
– 收集 & 贴片和
–拾取&贴片
E by SIPLACE 贴片机设有一根悬臂。有关贴片头配置的总览， 请参阅 3.1.1
部分，第 99 页。
这些悬臂可以通过线性马达实现快速、精确定位，朝 X 轴和 Y 轴方向彼此独立地运行。
E by SIPLACE 贴片机支持 SIPLACE 单传送导轨。
1 号料位设有用于供应元件的固定料台。2 号料位没有用于供应元件的料台。
