5 贴片机上的作业 《用户手册》 E by SIPLACE
5.6 用户界面 使用软件版本 SC 712.1 或更新 2019 年 5 月版
206
5.6.1 状态区域
状态字段显示当前贴片机状态、最近发生的故障以及要执行的操作 （见第 5.7 部分，第
212
页）。
（绿色）启动当前视图的上下文联机帮助功能。将对当前视图里的所有操作控制部件进行解释说
明。
（红色）启动帮助系统，并显示导致当前错误发生的可能原因以及适用的解决方案 （见第 5.7.1
节，第
213
页）。
打开显示错误来源、错误消息文本以及错误发生日期和时间的对话框 （见第 5.7.1
节，第
213
页）。当前错误的帮助功能也可以从此处打开。
从状态区域删除当前显示的错误。
5.6.2 显示和处理区域
此区将显示用于设置 / 删除各项功能的按钮、有关印制电路板、设置、配方的一般信息和其他信
息。
添加了动画和颜色编码的图标有助于解释说明进程或状况 （例如，正在编辑、空闲料位等）。
“ 生产 ” （基本视图）视图显示某些操作状况 （正在编辑、错误等）。
停止处理。用于停止当前的处理操作。
继续处理。这将启动或继续印制电路板贴片操作 .
贴片进度
各印制电路板的贴片进度在图表视图中显示。
正在处理印制电路板
印制电路板已被系统拾取并已贴片。PCB 图标将显示为一个深绿色的按钮。
《用户手册》 E by SIPLACE 5 贴片机上的作业
使用软件版本 SC 712.1 或更新 2019 年 5 月版 5.6 用户界面
207

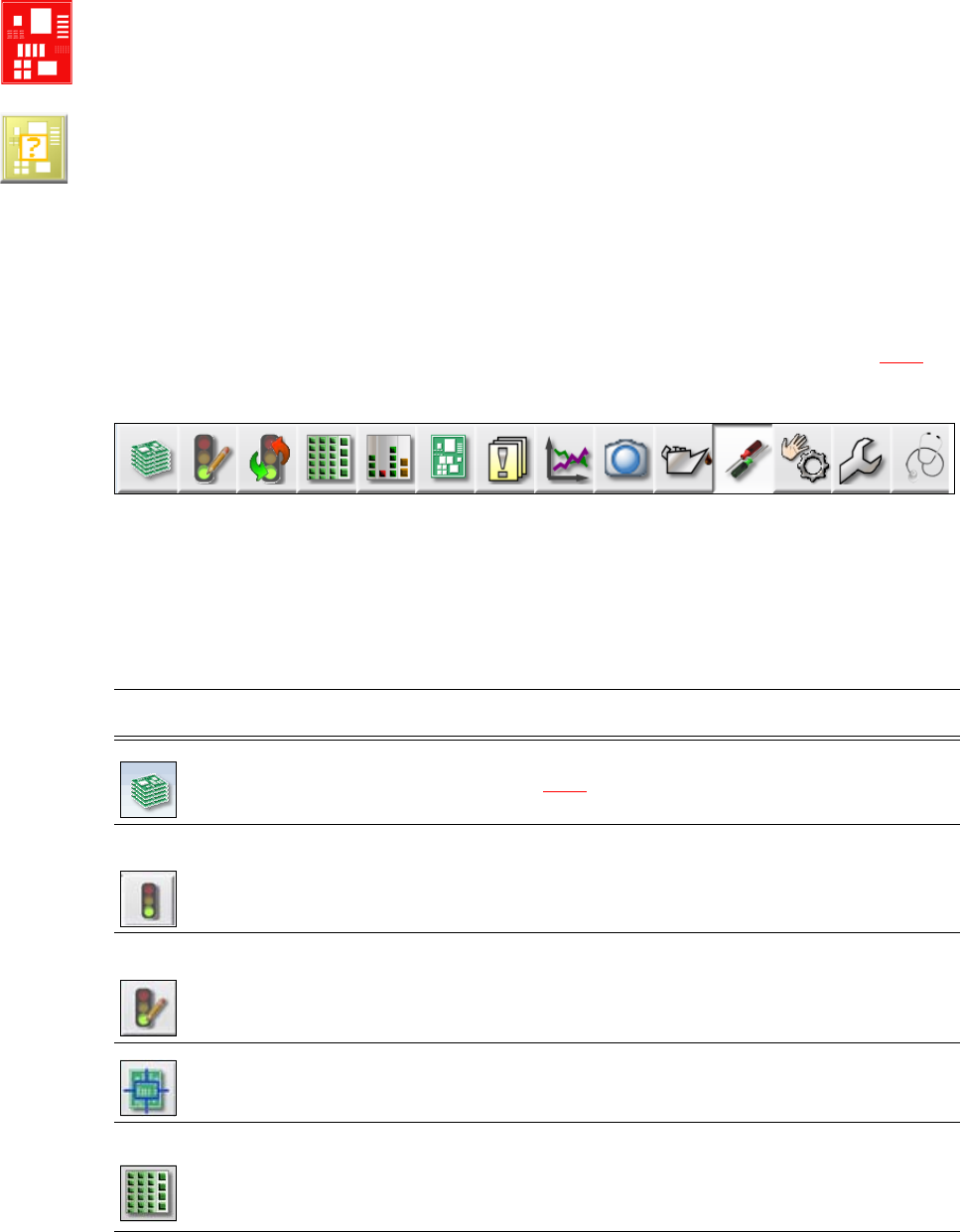

印制电路板处理已停止
如果处理已停止，PCB 图标将显示为红色。
检查印制电路板
如果印制电路板位于输出传送导轨中，而且需要操作员检查印制电路板的状态，则 PCB 图标将显
示为黄色。
5.6.3 工具栏
工具栏中包含用于控制贴片机软件主要功能的按钮。
通过这些按钮，您就可以将用户界面切换到其他视图，并使用这些视图中的功能 （见第 5.6.5
节，第
210
页）。
5
图 5.6 - 2 工具栏
根据具体配置和所设定操作员级别的不同，这些按钮也会有所不同。有些视图只在较高的操作员
级别中才可使用。
下面的表格简单地介绍了这些按钮和它们的主要功能。
5
图标 视图 说明
生产
（主视图）
显示生产期间贴片机最频繁执行任务的状态。
显示操作状况，见 5.6.2
部分，第
206
页 .
显示位置、设置名称、配方名称、配置变化情况和附加选项。
作业编辑器 打开 SIPLACE 贴片机编程的作业编辑器。用户借助作业编辑器对
作业进行所有编辑操作。SIPLACE 贴片机编程中的作业由一个或
多个印制电路板及设置组成。
只有具有高级生产操作员级别可以进行操作。
作业控制 打开 SIPLACE 贴片机编程的作业控制。
在作业控制对话框中，您可以看到正在生产的印制电路板；您可
以停止 / 启动其他印制电路板的生产并选择印制电路板进行调校。
只有具有高级生产操作员级别可以进行操作。
调校作业 打开 SIPLACE 贴片机编程的调校作业。
调校作业用于完成做业内各元素的参数设置。
料位 可分别打开 2 料位的设置。
用以检查和配置供料器模块、元件和吸嘴。
用以示教元件形状和元件料袋形状。
显示元件水平指示器。
5 贴片机上的作业 《用户手册》 E by SIPLACE
5.6 用户界面 使用软件版本 SC 712.1 或更新 2019 年 5 月版
208

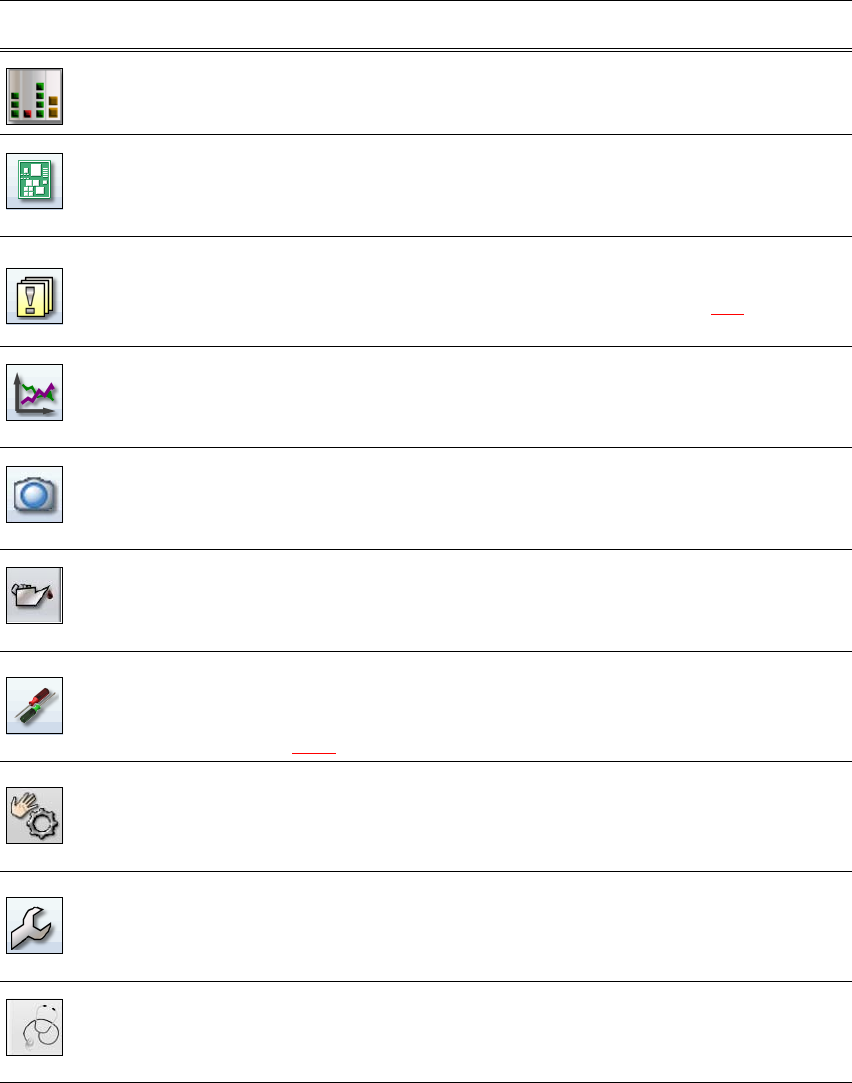

料量水平 检查供料器料量水平的状态。
印制电路板 显示印制电路板和贴片位置列表。
用于检查和配置印制电路板和元件。
用于示教基准点
消息 显示有关当前和上一个事件的通知。随着通知类型的不同，其显
示方式也会有所不同。可以分别查看料槽错误、传送导轨错误、
贴片机错误、一般错误和链接错误消息的表格 （见 5.7
部分，第
212
页）.
统计数据 显示有关性能、质量和弃料的统计资料。显示贴片机和印制电路
板性能。
启动 OIS （操作员信息系统），有关详情见 “OIS 文档 "。
SIPLACE Vision
实时图像
显示各个摄相机的实时图像。
用以查看和保存视觉转储文件。
维护 含有有关贴片机维护状态的信息。
更多详情，请参见 “ 维护指南 ”。
设置 含有所有设置和选项。
用于设定操作员级别和用户界面语言。
用于显示和编辑贴片机设置、用户设置、贴片机选项和软件选项，
见 5.6.5
部分，第
210
页。
手动操作 含有用于测试和诊断的信息和功能。
使您能够在按下 Start （启动）按钮时设置执行的操作。
使您能够测试完整的试运行和贴片头功能。
单项功能和持续运行。单独处理每个悬臂。
维修 维修工具。
只有具有贴片机保养操作员级别才能进行操作。
用于设置和校准 SIPLACE 贴片机，下载嵌入式软件版本，校准和
配置整台贴片机。
试验工作台检查 只有具有贴片机保养操作员级别才能进行操作。
有关试验工作台检查功能的详细说明，请参见 Online Help （联机
帮助）。
图标 视图 说明
