《用户手册》 E by SIPLACE 1 介绍 使用软件版本 SC 712.1 或更新 2019 年 5 月版 1.7 关于 《用户手册》的重要说明 29 1.7 关于 《用户手册》的重要说明 1.7.1 《用户手册》的内容和存放 本 《用户手册》包括了设置、操作和 维护贴片机时必须遵守的基 本信息。因此，维修工程师、有 资质的工作人员、操作员和用户 以及系统所有者都必须在进行安装和调试操作前阅读本手册并 始 终将本手册置于贴片机附近…
1 介绍 《用户手册》 E by SIPLACE
1.6 SIPLACE 贴片机编程 使用软件版本 SC 712.1 或更新 2019 年 5 月版
28
贴片机上的 SIPLACE 贴片机编程为用户提供了完整说明贴片编程所需的所有方法。
1

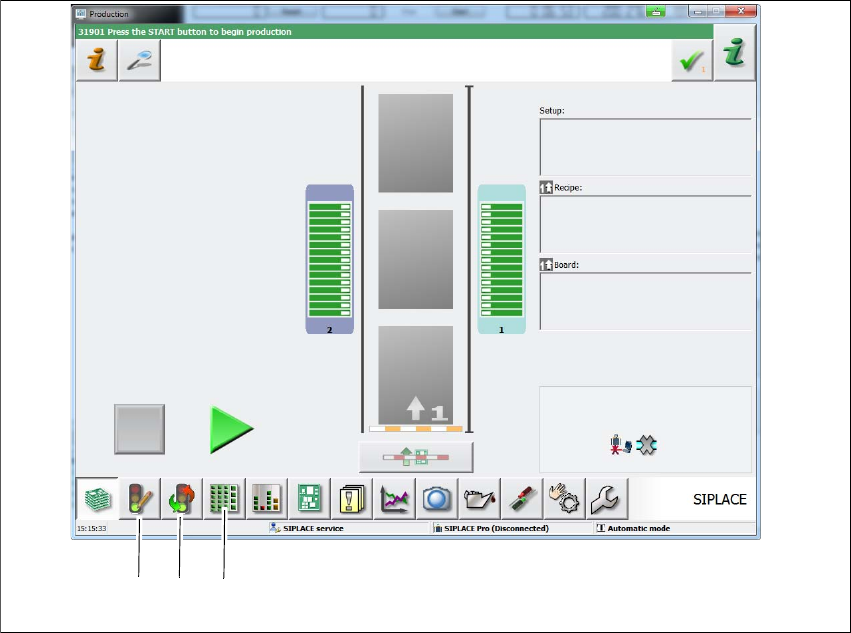

图 1.6 - 1 SIPLACE 贴片机编程主视图
(1) SIPLACE 贴片机编程 - 作业编辑器
(2) SIPLACE 贴片机编程 - 作业控制
(3) SIPLACE 贴片机编程 - 调校作业
其他贴片程序正在进行时，仍然可以进行说明。
要确保贴片位置的精确度，可由贴片机调校基准点和贴片位置。
在此期间，PCB 摄像机会拍摄元件的照片，并在照片中显示元件的半透明轮廓。然后将轮廓与
PCB 上的接触点对齐。
可直接使用指定位置并将其保存在贴片程序中。
一旦详细说明并调校 PCB，即可在贴片机上进行优化处理和生产。
(1)
(2)
(3
《用户手册》 E by SIPLACE 1 介绍
使用软件版本 SC 712.1 或更新 2019 年 5 月版 1.7 关于 《用户手册》的重要说明
29
1.7 关于 《用户手册》的重要说明
1.7.1 《用户手册》的内容和存放
本 《用户手册》包括了设置、操作和维护贴片机时必须遵守的基本信息。因此，维修工程师、有
资质的工作人员、操作员和用户以及系统所有者都必须在进行安装和调试操作前阅读本手册并始
终将本手册置于贴片机附近可随时查阅的位置。
此外，用户还必须确保其员工已完全理解此 《用户手册》上的内容。
1.7.2 危险提示
1
1.7.3 制造商 / 供应商的责任
我们在此确认，本 《用户手册》的内容仅属于解释说明性质，不包含任何合同条件或担保。ASM
Assembly Systems Singapore Pte ltd 所承担的责任和义务仅可在关于提供本手册所述之贴片机的
相应合同协议中找到。本条例尤其适用于所有与性能或使用寿命以及所承诺的错误或缺陷责任有
关的声明。合同中有关错误或缺陷的规定不得因本 《用户手册》中所做的声明而增减。
警告
请阅读 《用户手册》！
只有具备了对 《用户手册》中相关部分的准确知识您才可以执行操作任务。
请遵守所有警告、注意事项和危险提示。
另外，请仔细通读本 《用户手册》第 2 章中的内容。
1 介绍 《用户手册》 E by SIPLACE
1.7 关于 《用户手册》的重要说明 使用软件版本 SC 712.1 或更新 2019 年 5 月版
30
1.7.4 修订表
1
1.7.5 文档包的内容和更多有关信息
1.7.5.1 如何获得信息
如果您对本手册有任何问题或想进一步了解某一主题，请与当地的 SIPLACE 经销商联系或按以
下地址直接与我们联系：
ASM Assembly Systems Singapore Pte Ltd
535 Yishun Industrial Park A
ASM Tech-Park Building 2
Singapore 768775 1
版本 修正案
05/2015 SC.708.0 第一版
11/2015 SC.709.0 的更新版本及微小变化
SIPLACE Component Reject Conveyor E
01/2017 SC.709.1 的更新版本
二级激光和警告标签
如有需要，可提供 SIPLACE SmartFeeder 72 mm E 和 88 mm E
技术数据的更新以及微小的更改
可调传送导轨夹持机构
05/2019 SC.712.1 的更新版本及微小变化
正常调整
1 号料位和 2 号料位都设有固定料台的双面贴片机
SIPLACE LDU E
全新 HMI 和指示灯
