《用户手册》 E by SIPLACE 2 操作安全 使用软件版本 SC 712.1 或更新 2019 年 5 月版 2.7 安全功能 81 EMERGENCY STOP （急停）按钮 （项 目 4，图 2.7 - 3 ，第 79 页和项目 3，图 2.7 - 2 ，第 78 页） 2 Emergency stop （急停）按钮为红色，按下时将锁定在 ON （开）位置上。按下 EMERGENCY STOP （急停）按钮时， EMERGE…
2 操作安全 《用户手册》 E by SIPLACE
2.7 安全功能 使用软件版本 SC 712.1 或更新 2019 年 5 月版
80
OFF （关闭）位置中的主开关 （参见项目 1，图
2.7 - 3
，第
79
页） 2
主电源开关将三相 L1、L2、L3 的电源断开。
2
主开关处于 ON （开启）位置 2
开启主开关后，接通电源电压以及 24 V 交直流转换器。控制计算机启动并开始提供 （悬臂轴和
星形轴的的中间电路电压 （300 V- 和 160 V-）除外）电源电压。
Stop （停止）按钮， 黑色 （项目 2，图
2.7 - 3
，第
79
页和项目 1，图
2.7 - 2
，第
78
页） 2
此按钮用于停止贴片机。达到停止状态后，保护锁解锁，保护盖可打开。
Start （启动）按钮，白色 （项目 3，图
2.7 - 3
，第
79
页和项目 2，图
2.7 - 2
，第
78
页） 2
主电源开关打开后，将提示您按下 Start （启动）按钮，以启动贴片机开始贴片作业。按下
EMERGENCY STOP （急停）按钮时，显示相同的提示。保护盖锁止，不再能打开。
元件计数器 2
已装贴元件的数量 （元件计数器）可以在贴片机软件上被读取。有关更多信息，请参考 “ 联机帮
助”。
危险
致命电压！
对贴片机处理不当就有可以导致死亡、严重的人身伤害，或对设备的重大损坏。
即使关闭了主电源开关，下列元件仍带有潜在致命的电压：
– Q1 主电源开关的电缆连接终端 L1、L2 和 L3
始终要遵循适用的事故预防规定和 DIN 标准 （特别是 EN 60204 第 1 部分或 IEC
60204 第 1 部分）以及所在国家适用的法规。
电源的安全盖只能由具有相应资质的工作人员打开。
《用户手册》 E by SIPLACE 2 操作安全
使用软件版本 SC 712.1 或更新 2019 年 5 月版 2.7 安全功能
81
EMERGENCY STOP （急停）按钮 （项目 4，图
2.7 - 3
，第
79
页和项目 3，图
2.7 - 2
，第
78
页）2
Emergency stop （急停）按钮为红色，按下时将锁定在 ON （开）位置上。按下 EMERGENCY
STOP （急停）按钮时， EMERGENCY STOP （急停）回路的转换触点断开，安全接触器跳开。
悬臂轴的连接电压 （直流 300 V）和星形轴的连接电压 （直流 160 V）将被断开。DP 轴 和 Z 轴
的伺服放大器仍将被供给 42 VDC 电压。EMERGENCY STOP （急停）按钮的信号触点将被断
开，屏幕将上出现 “EMERGENCY STOP （急停）按钮被按下 ” 消息。下列模块将被禁用：
– PCB 传送导轨
–PCB 夹具
– 宽度调整
– PCB 止动器
– 供料器控制单元
– 料带切割器的安全阀
–星形轴
–悬臂轴
2
2
请注意
贴片程已被中断， 一旦贴片机再次正常工作即可选择继续工作或取消工作。
2 操作安全 《用户手册》 E by SIPLACE
2.7 安全功能 使用软件版本 SC 712.1 或更新 2019 年 5 月版
82
2.7.2.2 贴片机上的保护开关的位置
2

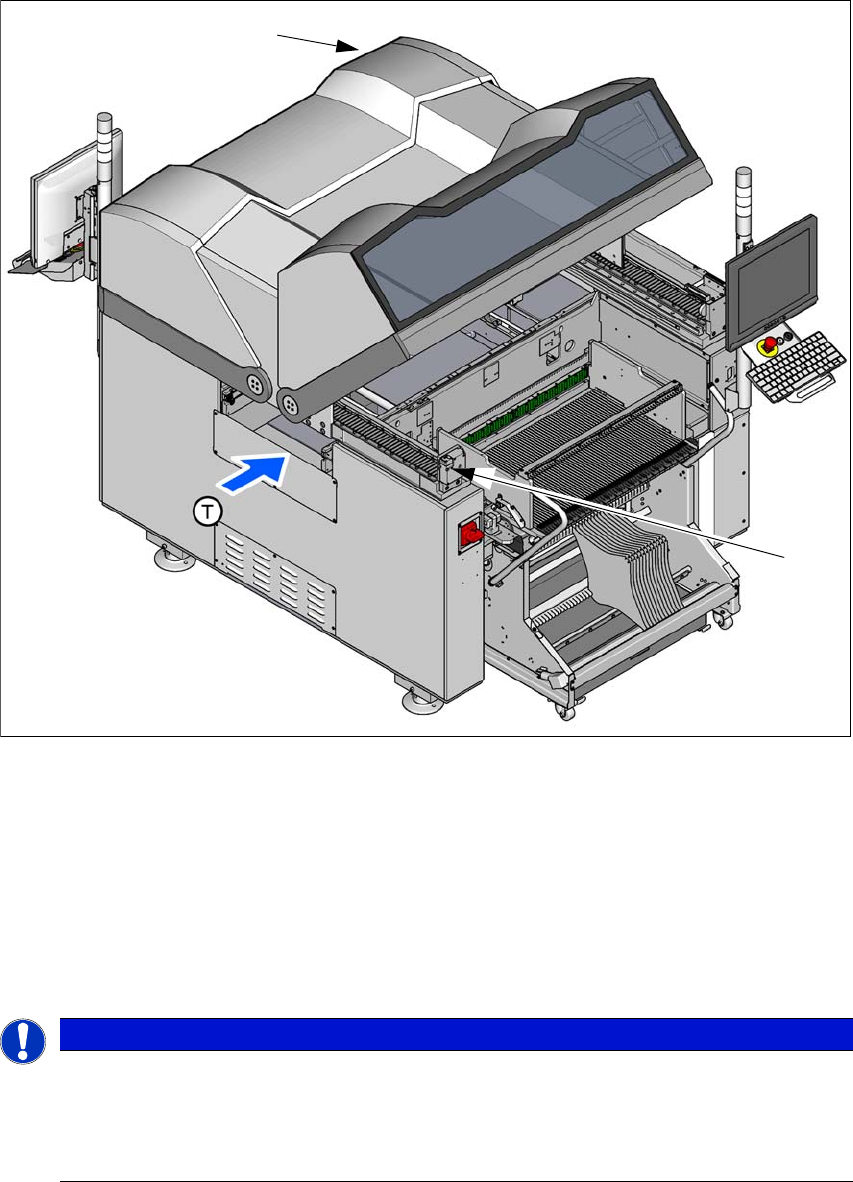

图 2.7 - 4 贴片机上的保护开关的位置
(1) 保护盖开关，1 号料位
(2) 保护盖开关，2 号料位
保护盖开关 1 和 2 （项目 1 和 2，图
2.7 - 4
，第
82
页） 2
这些开关用于检查保护盖是否已关闭。当它们被关闭时，EMERGENCY STOP （急停）触点和
通讯触点将闭合。按下 Start （启动）按钮，保护盖锁止。
(1)
(2)
请注意
采用电气方式和机械方式锁止保护盖
操作期间，保护盖被锁止，不能打开。
按下 stop （停止）按钮。可打开保护盖。
另请参阅
2.5 部分在 69 页上
。
