5.6.4 通过视图操作贴片机软件
可以通过工具栏 （见 5.6.3 部分，第
207
页）访问的大多数视图，都拥有带有子视图和功能的附
加垂直工具栏 （位于用户界面右侧）。
5
示例：视图：“ 作业编辑器 ”
单击工具栏中的 “ 作业编辑器 ” 。
将打开下面的视图：
5

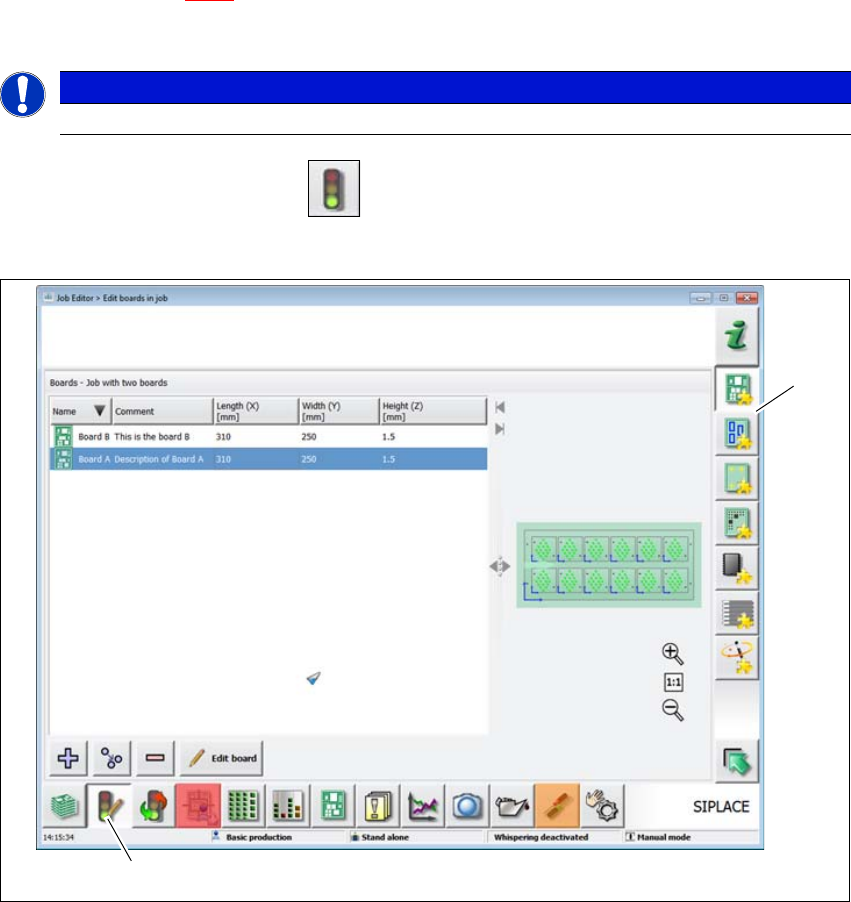

图 5.6 - 3 “ 作业编辑器 ” 视图中的用户界面 （示例）
图例
(1) 工具栏 （“ 作业编辑器 ” 按钮）
(2) “ 作业编辑器 ” 视图中的垂直工具栏
请注意
各个功能的详细说明请查看 Online Help （联机帮助）。
(1)
(2)
5 贴片机上的作业 《用户手册》 E by SIPLACE
5.6 用户界面 使用软件版本 SC 712.1 或更新 2019 年 5 月版
210
5.6.5 设置
在 “ 设置 ” 视图中，您可以更改各种用户设置、软件选项和贴片机选项。
单击工具栏中的设置 。

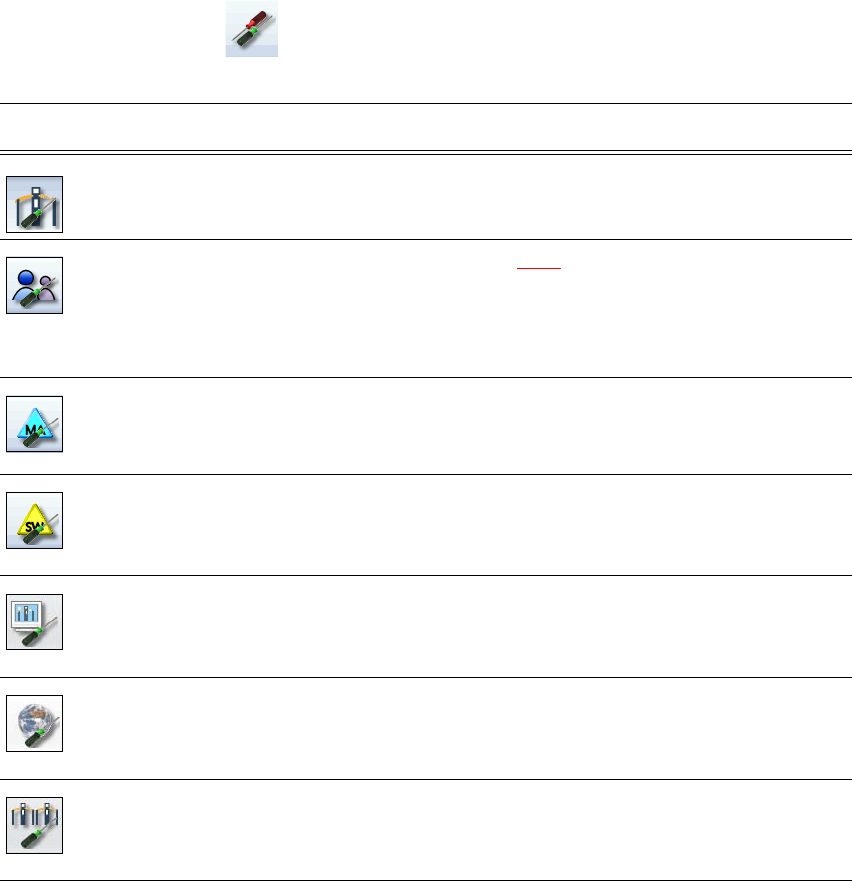

右侧会显示一个附加工具栏。下面的表格简要介绍了这些图标和设置。
图标 设置 说明
贴片机设置 用于设置操作模式和选项 （例如，运行选项）。
用于关停贴片。
用于切换到操作系统。
用户设置 用于设置操作员级别 （见第 5.3.2
节，第
201
页）。
用于设置语言。默认情况下，可选择英语或德语。我们还提供了
一张语言 CD，以便安装其他语言。
具有高级生产操作员级别，可设置更多功能。
贴片机选项 贴片机选项的配置。
仅限高级生产 操作员级别。
软件选项 用于激活各种测试功能。
仅限贴片机保养操作员级别。
GUI 设置 检查并调节 GUI 设置。
仅限高级生产 操作员级别。
已连接的外部系
统总览
显示已连接的所有外部系统 （如， OIS、SetupCenter）。显示连
接状态和已使用的内存，或者删除已连接的系统。
仅限高级生产 操作员级别。
相邻贴片机 显示相邻贴片机。
《用户手册》 E by SIPLACE 5 贴片机上的作业
使用软件版本 SC 712.1 或更新 2019 年 5 月版 5.6 用户界面
211
5.6.6 通过颜色编码标记执行的应用操作
图标、按钮和视图都可以通过颜色来高亮显示。通过这些有颜色编码的高亮显示，您可以清楚地
了解操作员何时需要执行动作或发布警告。
贴片机软件使用下面的颜色编码进行高亮显示：
5
颜色 状况 含义
红色 警报 需要操作员执行动作。
仅限 “ 供料器模块、元件和吸嘴 ” 视图。
橙色 警告 存在操作员通知。
不需要操作员立即执行动作。
仅限 “ 供料器模块、元件和吸嘴 ” 视图。
绿色 正在进行中 图标或按钮已使贴片机处于控制之下，状况正确无误。
仅限在 “ 生产 ”、“ 供料器模块、元件和吸嘴 ”、“ 印制板 ”、“
检查传感器和功能 ” 和 “ 服务 ” 视图中可用。
闪烁绿色 等待印制电路板 如果贴片机已准备就绪可以进行生产操作，但由于没有印制
电路板而无法处理，则将替代 “ 繁忙 ” 状况出现。
插入一块印制电路板。
仅出现在 “ 生产 ” 视图中。
