5 贴片机上的作业 《用户手册》 E by SIPLACE
5.11 设置供料器模块 使用软件版本 SC 712.1 或更新 2019 年 5 月版
232
步骤 2 5
5
图 5.11 - 5 供料器模块上的拾取窗口
(1) 料带支撑件，可拆卸 （见第 5.11.4.4 节，第
234
页）
(2) 拾取窗口
(3) 盖箔的移除边缘
(4) 元件拾取区域
(5) 抬升和锁定拾取窗口的控制杆
将料带的起始端导入拾取窗口 （项目 2）下方并继续导入，直至元件料带接触到链轮。
在操作员面板上，按下 FORWARD （向前）按钮，直至盖箔弯头位于元件拾取区域 （项目
4）。
将控制杆 （项目 5）向前推，以便将拾取窗口 （项目 2）升高到第一个锁止位置。
将拾取窗口一侧的盖箔向前拉出。
后折盖箔，直至其位于拆卸边缘 （项目 3）。
5
向后推控制杆 （项目 5），降低拾取窗口。
请注意
在盖箔贴在拉断边缘之前，请勿降低拾取窗口。
《用户手册》 E by SIPLACE 5 贴片机上的作业
使用软件版本 SC 712.1 或更新 2019 年 5 月版 5.11 设置供料器模块
233
步骤 3 5
5
图 5.11 - 6 引导盖箔到铝箔包装轮
(1) 盖箔包装轮
(2) 盖箔摇杆
5
将盖箔导入盖箔摇杆 （项目 2）上方，直至其到达盖箔包装轮 （项目 1）。
在操作员面板上，按下 FOIL （盖箔）按钮，直至盖箔被张紧。盖箔摇杆指向下方，停止驱
动马达。
修剪元件料带前端，使之与供料器模块的前端平齐。
5 贴片机上的作业 《用户手册》 E by SIPLACE
5.11 设置供料器模块 使用软件版本 SC 712.1 或更新 2019 年 5 月版
234
5.11.4.4 SIPLACE SmartFeeder 8 mm E 模块的料带支撑件
5

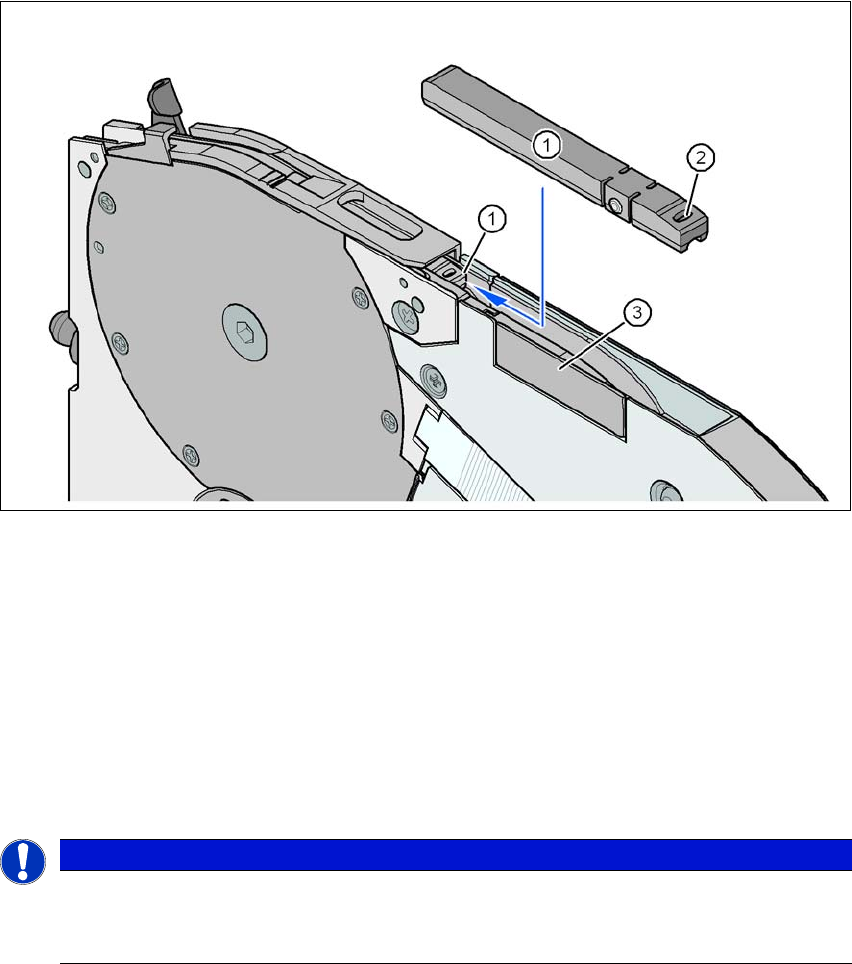

图 5.11 - 7 SIPLACE SmartFeeder 8 mm E - 料带支撑件
(1) 料带支撑件，可拆卸
(2) 料带支撑件中的椭圆形开口
SIPLACE SmartFeeder E 配有料带支撑件 （项目 1，图
5.11 - 7
). 如有必要，此支撑件可以被轻
易拆除。
将钟表用螺丝刀的柄脚插入料带支撑件中的椭圆形孔 （项目 2，图
5.11 - 7
）中，然后沿料带
传送相反方向拉出料带支撑件。
插入料带支撑件时，请确保其啮合在理想的位置上。
5
请注意
用于纠正拾取高度的恒定 Z 拾取高度和时间缩减
对于尺寸为 0402 或更小的所有元件，始终将料带支撑件 （项目 1，图
5.11 - 7
）插
入供料器模块中。
