《用户手册》 E by SIPLACE 5 贴片机上的作业
使用软件版本 SC 712.1 或更新 2019 年 5 月版 5.12 观察 SIPLACE SmartFeeder E 上的显示屏
235
5.12 观察 SIPLACE SmartFeeder E 上的显示屏
5.12.1 LED 显示屏
SIPLACE SmartFeeder E 配有 LED 显示屏，用于指示各料槽的工作状态。
5

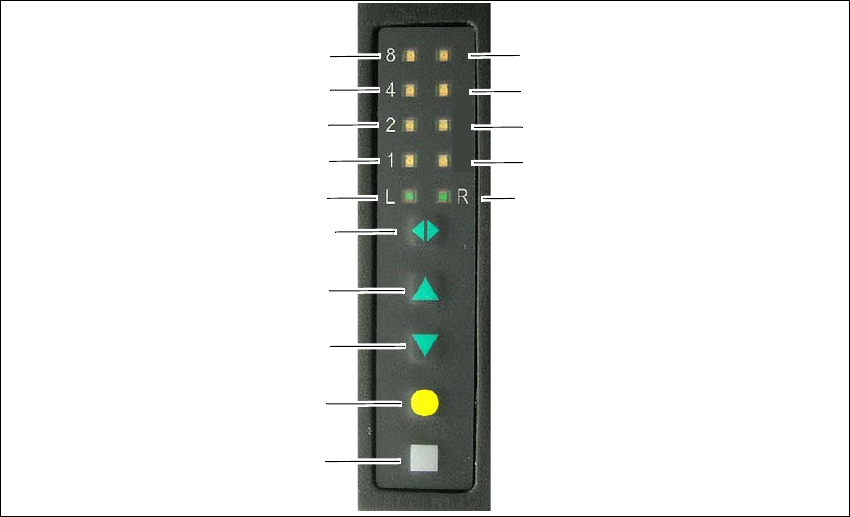

图 5.12 - 1 按钮和 LED 显示屏：以 SIPLACE SmartFeeder 2x8mm E 模块为例
(1) SET （设置）按钮
(2) FOIL （铝箔）按钮
(3) BACK （后退）按钮
(4) FORWARD （前进）按钮
(5) 左右切换的轨道更改按钮
(6) LED L 左侧轨道已启用
(7) 左侧轨道的 LED 1 mm 增量
(8) 左侧轨道的 LED 2 mm 增量
(9) 左侧轨道的 LED 4 mm 增量
(10) 左侧轨道的 LED 8 mm 增量
(11) LED R 右侧轨道已启用
(12) 右侧轨道的 LED 1 mm 增量
(13) 右侧轨道的 LED 2 mm 增量
(14) 右侧轨道的 LED 4 mm 增量
(15) 右侧轨道的 LED 8 mm 增量
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
5 贴片机上的作业 《用户手册》 E by SIPLACE
5.12 观察 SIPLACE SmartFeeder E 上的显示屏 使用软件版本 SC 712.1 或更新 2019 年 5 月版
236
5.12.2 状态显示灯
–绿色：
供料器模块处于待机状态，而且已包括在当前设置中。
–橙色：
正在发出警告。
–红色：
出现了故障。
–关闭：
该供料器模块不在当前设置中。
5
5
5.12.2.1 状态显示屏及可能含义以及解决方法
下表包含状态显示屏的颜色、可能的含义以及故障检修方法。
5
请注意
“ 状态显示屏关闭 ” 仅适用于设置中包含的供料器模块
贴片机控制装置将关闭所有不包含在设置中的供料器模块的状态显示灯。
仅当编程系统已在生产线中预设了作业时才会显示 “ 状态显示屏关闭 ” 状态。这会减少使
操作员的工作量，因为他只需要监控已包含在设置中供料器模块。
请注意
设置流程：启用各供料器模块的状态显示屏
在实际的设置过程中 （贴片机上没有设置信息，没有作业从 SIPLACE Pro 发送给贴片机
/ 生产线），各供料器模块上的状态显示屏都会在设置完成后启用。不管是否存在问题，
操作员都将获得相应的通知。
状态显示灯 可能的含义 解决办法
橙色 盖箔被拉紧 （盖箔摇杆被按下）
时，不允许执行所选功能。
如果您希望执行此功能，请从齿轮对中移开并剪段铝
箔，以减轻盖箔摇杆的压力。
橙色 电源打开后，24V 电源电压未上升
到开关阈值
检查电源
红色，
闪烁
供料器模块软件无法跳转到此应用
程序
重新加载应用软件
加载供料器模块软件
红色 供料器模块已发出信号，但移除握
柄未被推入
推入移除握柄
红色 电源打开后，24 伏电源电压超过
了开关阈值，因此被中断。
检查电源
《用户手册》 E by SIPLACE 5 贴片机上的作业
使用软件版本 SC 712.1 或更新 2019 年 5 月版 5.12 观察 SIPLACE SmartFeeder E 上的显示屏
237
5
5
红色 料带供料器循环未在指定时间内正
确结束 （“Feed （供料）” 功能超
时）
料带卷盘卡在了容器内？
是否有元件卡在了元件料带和元件窗口之间的拾取区
内？
一旦障碍被清除，可使用箭头键重新启动传送导轨。供
料器模块会将有缺陷的传送导轨移到末端，然后返回到
其位置。
红色 铝箔未在指定时间内被拉紧 铝箔可能被撕裂。插入新的铝箔
红色 即使移动了料带，铝箔也未脱落 盖箔可能在拾取窗口下被卡住，因此不能被正确剥落。
红色 铝箔马达被锁定 整平齿轮是否被铝箔堵塞 ? => 清除铝箔
红色 未正确执行 EEPROM 数据备份
移除元件料带 （料带可以通过按下箭头按键移出或者在
抬升拾取窗口后拉出）。按住 SET （设置）按钮确认错
误。接着按黄色按钮，确认参考点运行提示。
红色 未能从 EEPROM 正确读取数据
红色 未完全 EEPROM 数据备份
红色 元件料带驱动的位置信息不再有效 移除元件料带 （料带可以通过按下箭头按键移出或者在
抬升拾取窗口后拉出）。接着按下 "FOIL （铝箔）" 按
钮，启动参考运行。
红色 CAN 总线错误 退出并再次登录，检查光纤接口
红色 参数未保存 默认参数自动装载，即最近的操作员设置会被重写 -> 将
需要再次进行设置 （例如，增量）。如果频繁发生此类
错误，更换控制板。
红色 保存的参数错误或不完整
红色 不再能正确写入引导闪存或应用程
序内存
更换供料器模块或控制板
状态显示灯 可能的含义 解决办法
请注意
执行参考运行前清除元件料带。
