3.4.2 E by SIPLACE 单面贴片机的组件概述
3
3

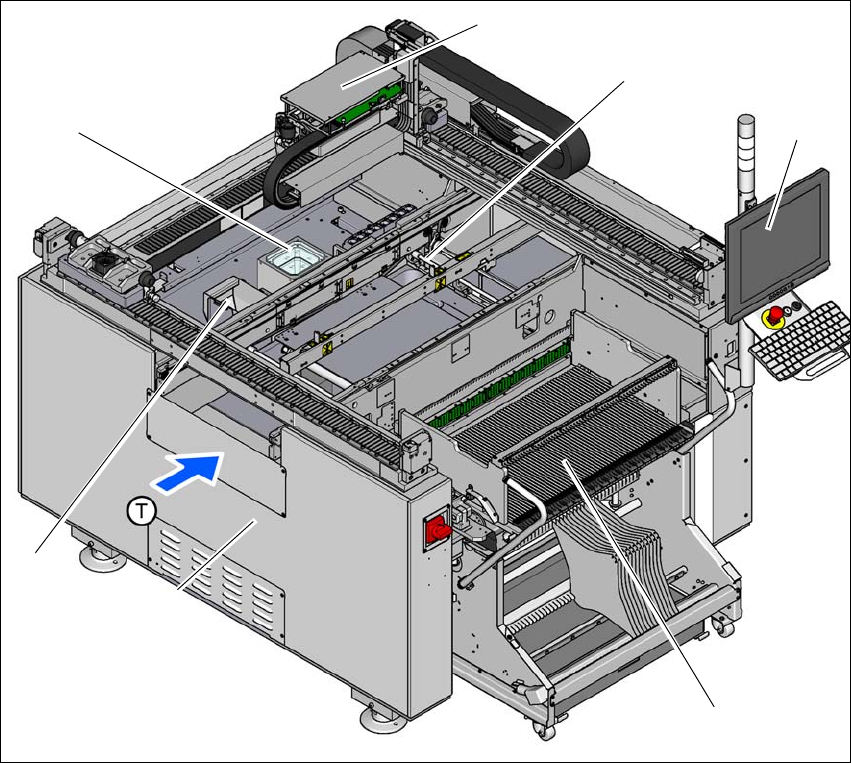

图 3.4 - 2 E by SIPLACE 单面贴片机 - 组件概述
(1) 基本模块
(2) 抛料仓
(3) 静止元件摄像机 （可选）
(4) 带贴片头的悬臂 （根据配置）
(5) PCB 传送导轨 （单传送导轨）
(6) 1 号料位上带键盘的监控器
(7) 1 号料位上的转换料台
(T) PCB 的传送方向
(1)
(4)
(5)
(6)
(7)
(2)
(3)
《用户手册》 E by SIPLACE 3 技术数据和组件
使用软件版本 SC 712.1 或更新 2019 年 5 月版 3.5 贴片头
115
3.5 贴片头
3.5.1 用于超高速贴装的 SIPLACE CP14
项目编号：03109887-xx，SIPLACE CP14 （不带摄像机）
项目编号：03105195-xx，元件摄像机，23 型，GigE
3

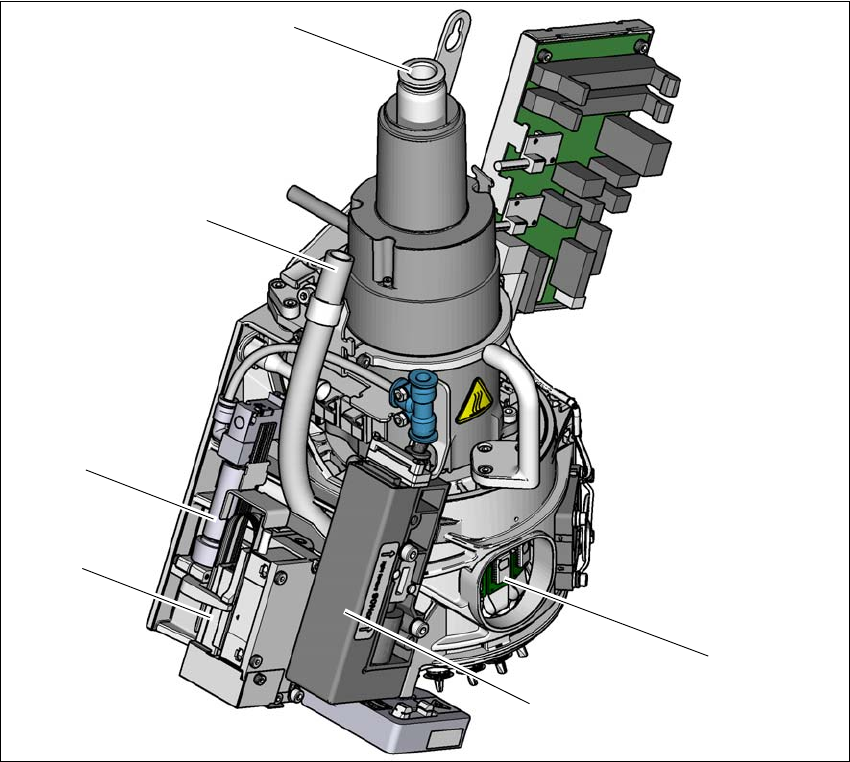

图 3.5 - 1 SIPLACE CP14 - 功能组第 1 部分
(1) DP 驱动装置，14 个驱动装置
(2) 压力控制阀
(3) Z 轴马达 （线性马达）
(4) 返回气缸
(5) 压力控制阀的排气线路 (2)
(6) 用于拾取 / 贴片和保持电路中 14 个文氏管吸嘴的压缩空气连接
(1)
(2)
(3)
(4)
(5)
(6)
3 技术数据和组件 《用户手册》 E by SIPLACE
3.5 贴片头 使用软件版本 SC 712.1 或更新 2019 年 5 月版
116
3

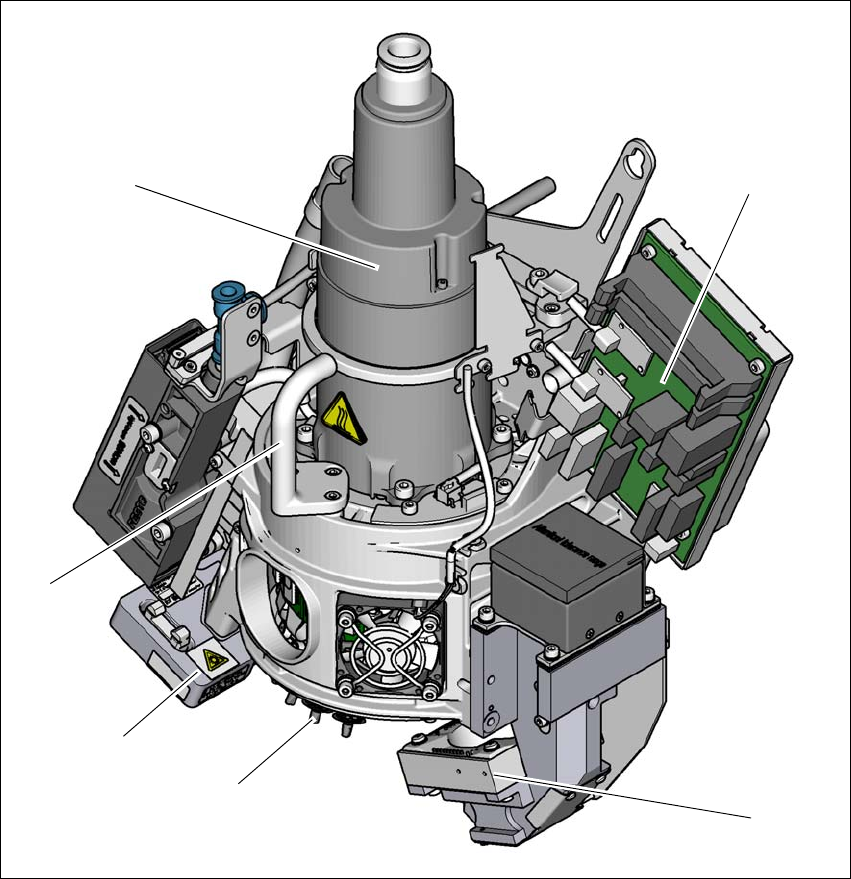

图 3.5 - 2 SIPLACE CP14 - 功能组第 2 部分
(1) 元件摄像机，23 型，GigE
(2) 带有 14 个吸嘴的星形轴
(3) 元件传感器
(4) 握柄
(5) 星形轴马达
(6) 中间分配器板
(1)
(2)
(3)
(4)
(5)
(6)
