《用户手册》 E by SIPLACE 2 操作安全
使用软件版本 SC 712.1 或更新 2019 年 5 月版 2.1 安全须知
37

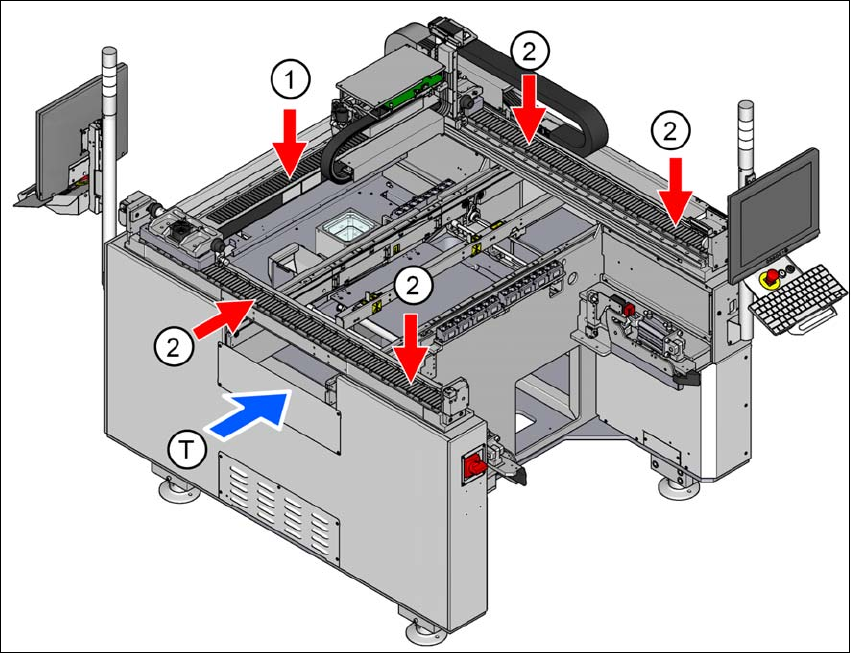

图 2.1 - 1 线性驱动装置的永磁铁的位置
(1) 悬臂上 X 轴线性马达的永磁铁
(2) 悬臂上 Y 轴线性马达的永磁铁
(T) PCB 的传送方向
2 操作安全 《用户手册》 E by SIPLACE
2.1 安全须知 使用软件版本 SC 712.1 或更新 2019 年 5 月版
38
在永磁铁上作业时请注意下列事项：
对于植入有源医疗器件 （如，心脏起搏器）或其他铁磁性假肢的人士，坚决不得在这些器件
上作业或靠近这些器件。始终与线性马达保持一个安全的距离。
强大的磁铁吸引力意味着，在紧靠磁轨和移动的主要部件时需要特别小心。切勿将重量或体
积较大的铁制或钢制物体人工移动到靠近磁轨的地方。由于磁铁的吸引力是看不到的，因
此，其对磁轨附近区域的影响往往会被低估。磁铁吸引力可能突然地出现，并且可能在与磁
轨大小相近的铁磁体 （钢铁材质）附近区域产生高达数千牛顿的吸力。
在处理磁轨时一定要穿戴上合适的工作防护衣物 （例如，手套和安全鞋等）。
更换磁轨时，只能由有资质的工作人员执行装配工作和其他任务。
总要准备有至少两个 （斜角大约为 10° 到 15°）的实体非磁性 （如，铝制）楔子和一个非磁
性锤子 （大约 2 到 3 公斤重），以应付意外情况的发生。在紧急情况下，将需要使用这些工
具分离被磁力粘附到磁轨上的部件，并且可用于松开夹在这两者之间的身体部位 （手指、
手、脚）。切勿将有铁芯马达的线圈组件直接放置到磁轨中。
强大的磁场可能会损坏或摧毁电子器件和测量仪器。切勿将含有磁性元件的器件放在计算
机、显示器或磁性数据介质 （例如，硬盘、信用卡、音频或视频磁带等）的附近。
在两条磁轨之间或磁轨与其他磁面之间，至少要保持 45 厘米的间距。
磁铁一定要以正确的方式进行弃置。正确弃置中的一个关键部分就是对永磁铁进行完全退磁
处理。
《用户手册》 E by SIPLACE 2 操作安全
使用软件版本 SC 712.1 或更新 2019 年 5 月版 2.2 警告标签
39
2.2 警告标签
警告标签由软质 PVC 薄膜制造而成，此种薄膜耐磨损、耐晒且抗水浸和风化。
2.2.1 贴片机上的警告标签

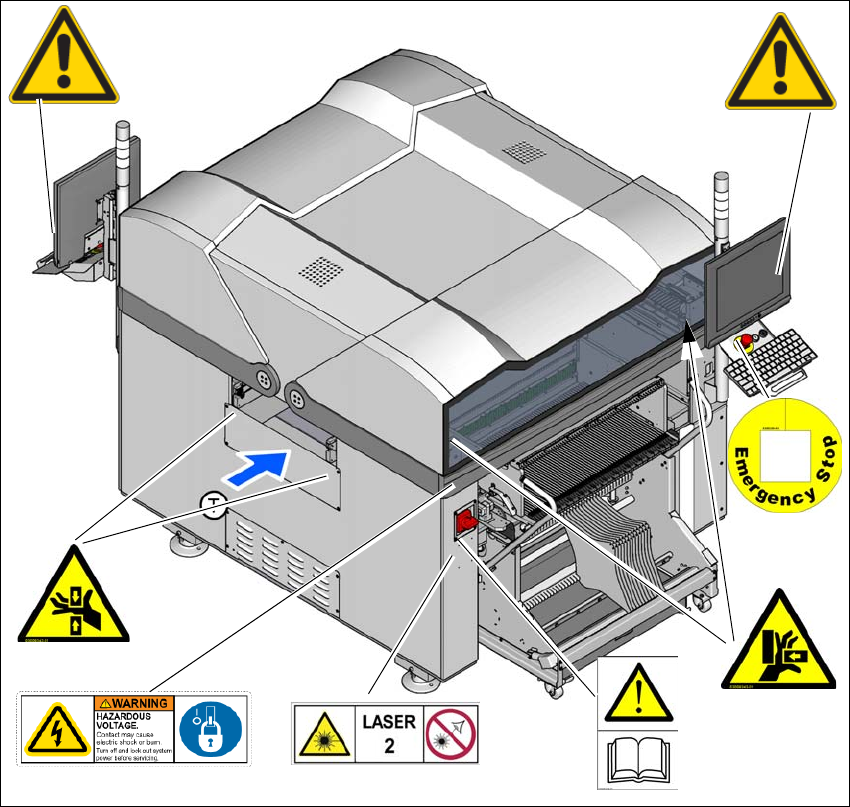

图 2.2 - 1 （双面）贴片机上的警告标签 - 1 号料位
– W201，项目编号：03009338-01
– W203，项目编号：03009342-01
– W204，项目编号：03009343-01
– W209，项目编号：03009349-01
– W 810，项目编号：03112319-01
– 二级激光，项目编号：03134118-01
– W- 一般警告，供应商提供的监控器上的标签
(T) PCB 的传送方向
W 203
W 209
W 204
W 201
W 810
W- 一般警告
W- 一般警告
二级激光
