5.2 控制部件和显示屏
5.2.1 总览
5

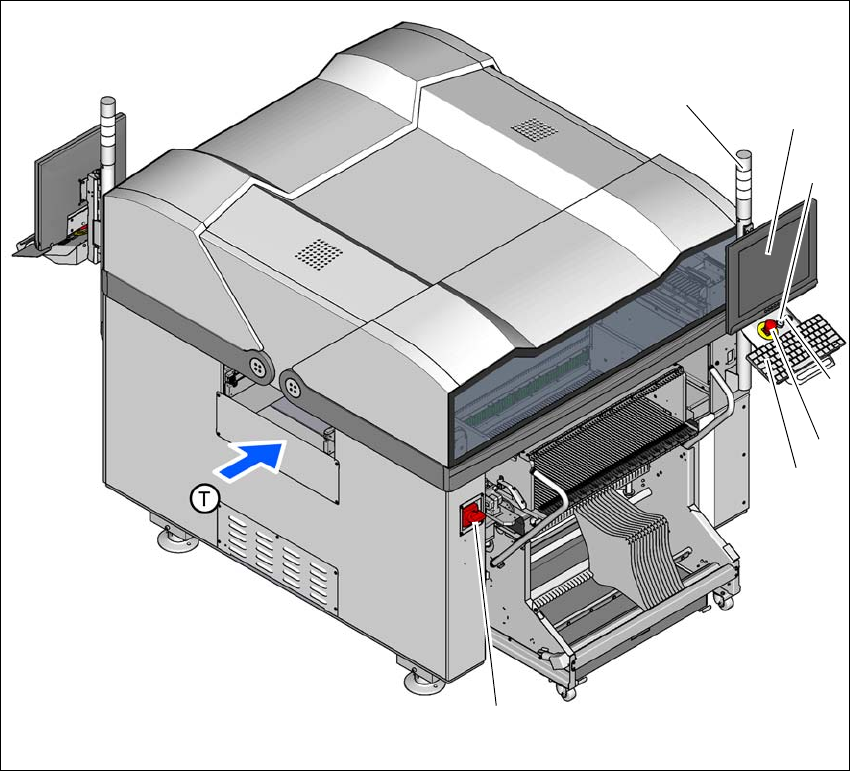

图 5.2 - 1 控制部件和显示屏
5
(1) 主开关 (5) Stop （停止）按钮 （黑色）
(2) Start （启动）按钮 （白色） (6) LCD 触摸屏
(3) EMERGENCY STOP （急停）按钮 (7) 带蜂鸣器的指示灯
(4) 键盘 (T) PCB 传送方向
(1)
(4)
(3)
(2)
(6)
(7)
(5)
5 贴片机上的作业 《用户手册》 E by SIPLACE
5.2 控制部件和显示屏 使用软件版本 SC 712.1 或更新 2019 年 5 月版
200
5.2.2 贴片机操作员面板上的控制部件
一个身高 1.40 m 的人即可触摸到所有控制部件。在贴片机两侧均有一个显示器和一个键盘。
Start （启动）按钮和 Stop （停止）按钮位于键盘附近。屏幕上有时会跳出对话，提示您使用按
钮激活某个动作 . 这一特性会使您较容易地激活这些动作并对其进行交互式控制。
主开关 5
主电源开关用于接通、断开贴片机电源。
5
Stop （停止）按钮 （黑色） 5
此按钮用于停止贴片机。
Start （启动）按钮 （白色） 5
开启此按钮或排除故障后可使用此按钮启动贴片机。
EMERGENCY STOP （急停）按钮 5
EMERGENCY STOP （急停）按钮在按下后即被锁定在 ON （开）的位置上。此时，悬臂轴、
转换料台、传送导轨和废料带切割器的电源被断开，贴片头星形轴的电压也被减小。旋转松开按
钮。
LCD 触摸屏 5
在贴片机的两侧各有一块带接触敏感表面 （触摸屏）的平板 LCD 屏幕。
键盘 5
键盘位于显示器下方。
5
危险
致命电压！
贴片机内的某些部分携带有可能致命的电压 —— 即便主电源开关已被关闭。
注意事项
存在与键盘和显示器发生碰撞的危险
在转换料台上作业时，有碰撞监测器和键盘的危险。
将显示器和键盘转开到一边。
确保您的头不在显示器和键盘的下方。
