Rev.1.00c
MS 参数
2. 控制菜单
2-1. 起动方法
右击鼠标或按F9 键后，凸起菜单被显示（参照图 2-1、图 2-2），选择菜单实行动作。
设定为没有安装的装置不能选择[初期設置（
I）]的[附属（O）]菜单。
2-2. 菜单内容
（KE2070、2080）
注 1 KE-2070 不显示
注 2 “XY 轴移动”是以 OCC 为基准进行移动。
注 2
有 CAL 块第 1 标记识别
注 1
注 1
注 1
注 1
注 1
图 2-1
2-1
Rev.1.00c
MS 参数

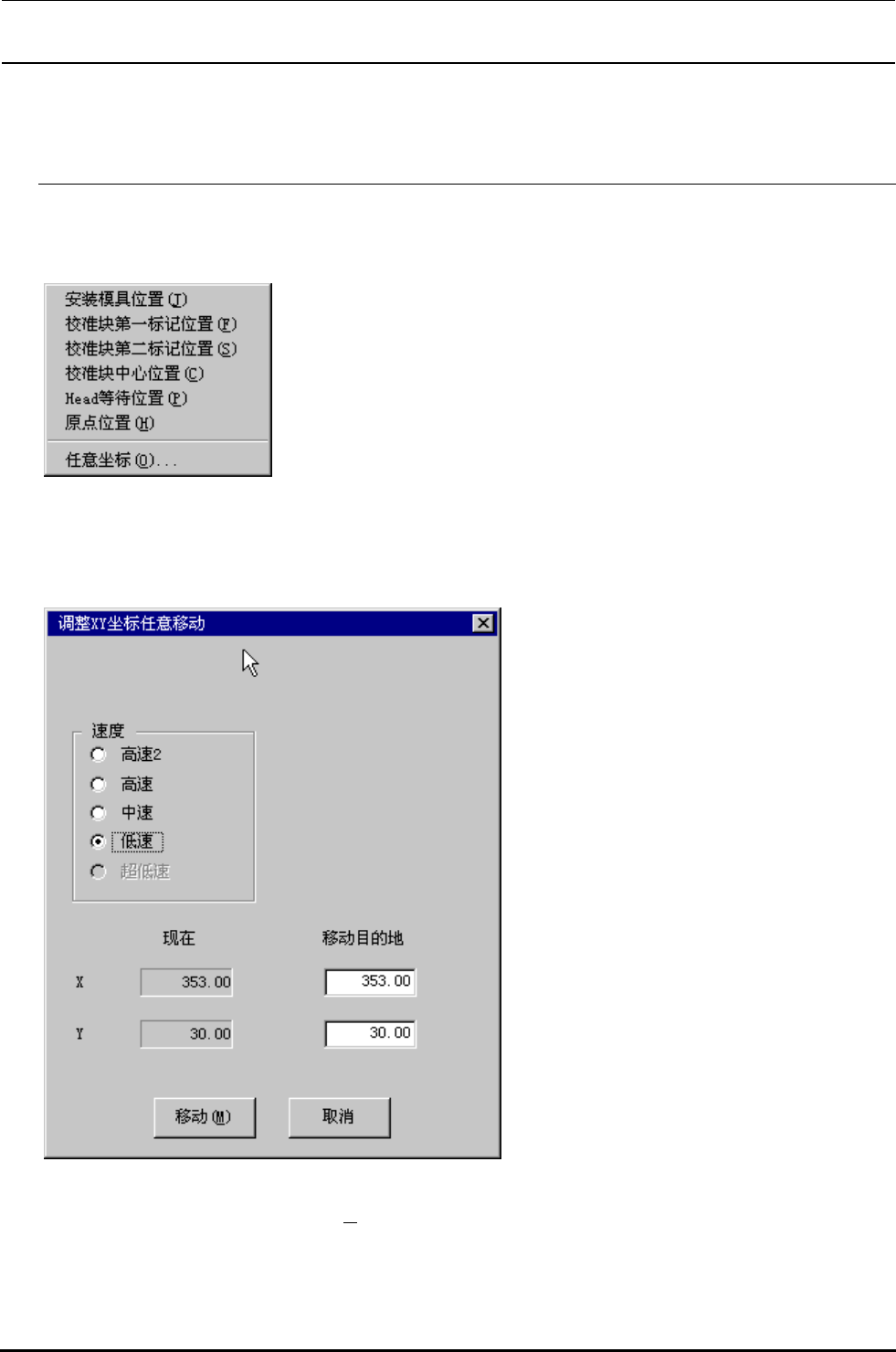

2-3. XY 轴移动
选择了 XY 轴移动之后，以下的菜单被显示出来。选择各位置之后，OCC 中心移动到其位置。
选择了任意坐标移动之后，下面调整 XY 坐标任意移动的画面被显示出来。
输入移动目的地坐标，选择＜移动（
M）＞或按F3 键，移动到OCC中心被指定的坐标。
2-2
