Rev.1.0c
MS 参数
3. 初期設置
注意
变更初期設置仅在 JUKI 有指示时实施。
变更内容和规格不同时机器动作不保证。
3-1. 机器规格
3-1.1. 功能
No. 项目 设定内容
1 传送基准面 机械基准面
2 传送方向 机器的传送方面
3 对应元件高度 对应元件的最大尺寸
4 基板种类 基板的种类
5 机种选项 选项机种的设定
设定以下项目。
3-1.2. 使用治具
在本设定不能使用治具。
3-1.3. 操作
选择[初期設置（I）][机器规格（C）...]
之后，下列的传送规格设定画面显示出
来。
有关项目，请点黑点进行选择。变更
了传送规格之后，需要 MS 参数和机器
设置坐标初期化。
有的机种，可以选择的的元件对应高
度不同。
KE2070：SC（6mm）、NC（12mm）
KE2080：NC（12mm）、HC（20mm）、EC（25mm）
选择了确认之后，传送规格变更时，
装置组装位置变更的通知被显示出来。
3-1
Rev.1.0c
MS 参数

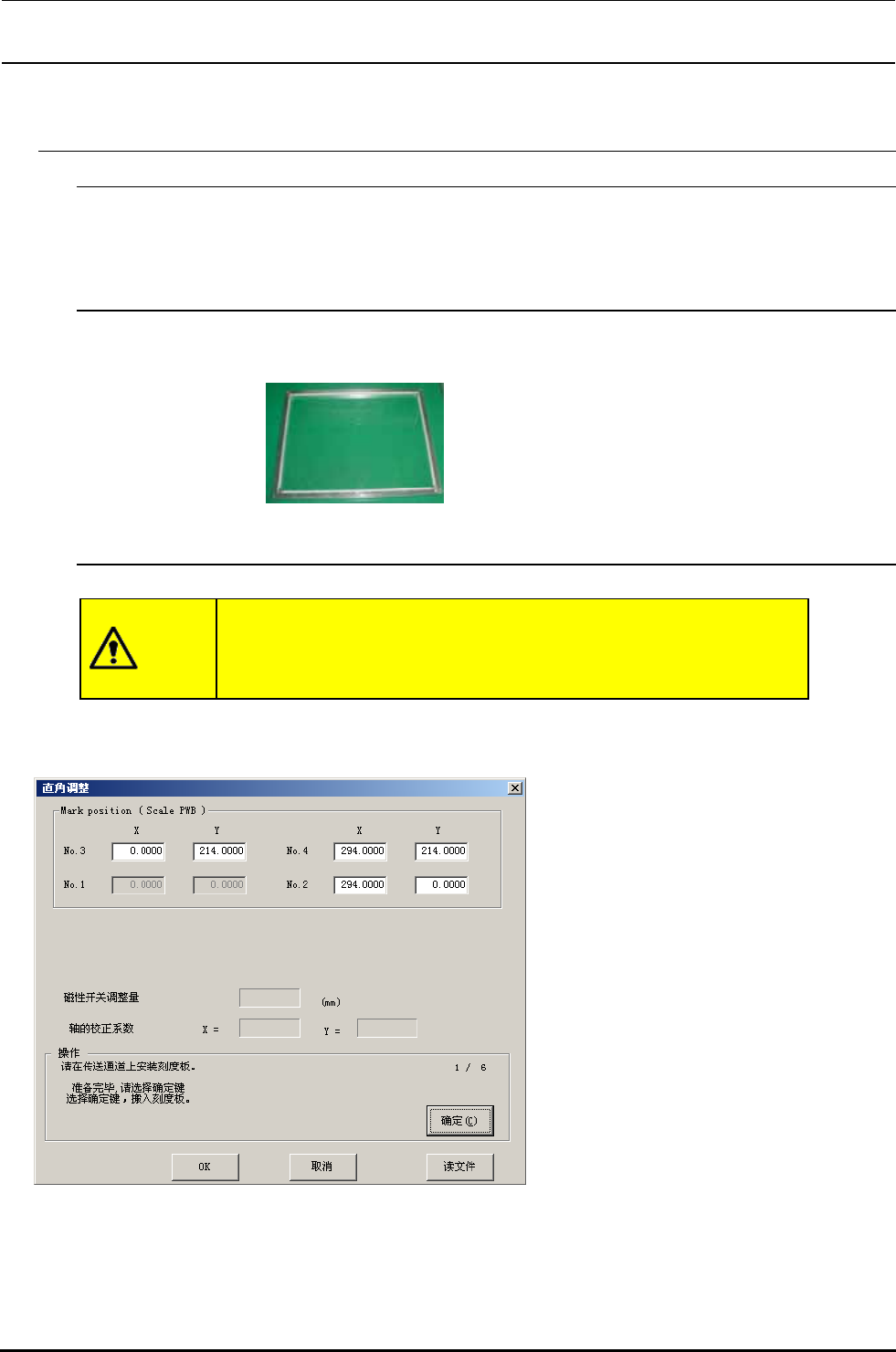

3-2. 直角调整
3-2.1. 功能
出厂前，在工厂内使用刻度板进行 XY 轴的直角调整。与此同时计算轴校正系数。
因此，本项目只有在 JUKI 公司有指示时才要进行变更。
3-2.2. 使用治具
刻度基板
3-2.3. 操作
注意
在进行本设置前请务必设置「支撑台偏差」。如果不取得上述偏差，
则不能传送刻度基板。关于「支撑台偏差」，请参照后述的「第 4 章
偏差设置」。
选择[初期设置(I)][直角调整(G)...]之后，显示如下的直角调整界面。
<1/6 画面>
请把刻度板安装到传送通道上。
请输入用于 Mark Position（Scale PWB）
的标度板的标记坐标（因为各个标度板的
标记坐标有微小差异）。
No.2、No.3、No.4 分别为标度板右下方、
左上方、右上方的标记。如果不知道所使
用的标度板的坐标，请使用画面上被设置
的数值。
准备完毕后，请选择确定键。
于是搬入刻度板。
3-2
Rev.1.0c
MS 参数
<3/6 画面>
准备完毕，请选择确定键。
选择确定键后，移动到 4 点标记的最初
标记位置。
<4/6 画面>
请用示教调整位置，使监视器的十字光
标处于标记的中心。
准备完毕，请选择确定键。
选择确定键后，识别 4 点标记，取得刻
度基板的倾斜度。与此同时也取得轴校正
系数。
<5/6 画面>
设置完毕。
选择确定键后，搬出刻度基板。
<6/6 画面>
完成全部处理。
选择确定键后，回到初期画面。
如果以自动取得方式得到的「磁性开关调整量」的值超过−0.08mm～0.08mm 的范围，则请调整磁性开关，
再次进行直角调整。
例） 当磁性开关调整量显示为−0.2mm 时，将 Y 轴右侧的
原点传感器向身前移动 0.2mm。
调整后，请务必进行原点复归，再次进行直角调整。
请将通过直角调整得到的轴校正系数手工输入到「3-4 XY
校正系数」中。
磁性开关（Y 轴原点传感器）
操作结束后按 OK 键，则显示左图所示画面。
如果选择是，则对 3-4 XY 校正系数的轴校正系数 XY 自
动设置参数。
3-3
