Rev.1.0c MS 参数 3-3. 原点粗调整 3-3.1. 功能 原点复位时，请进行示教，让校准部的第 1 标志位置移动到 OCC 中心 。 3-3.2. 使用治具 本设定不使用治具 。 3-3.3. 操作 选择了 [ 初期設置 （Ｉ ）][ 原点粗调 （R ）...] 之后，写列的原点粗调画面显示出来 。 ＜１／５ 画面 ＞ 准备好之后，选择确认 。 选择了确认，原点复位后 、ＯＣＣ 识别移 动到 ＣＡＬ 部第 １ 标记的标记 …
Rev.1.0c
MS 参数

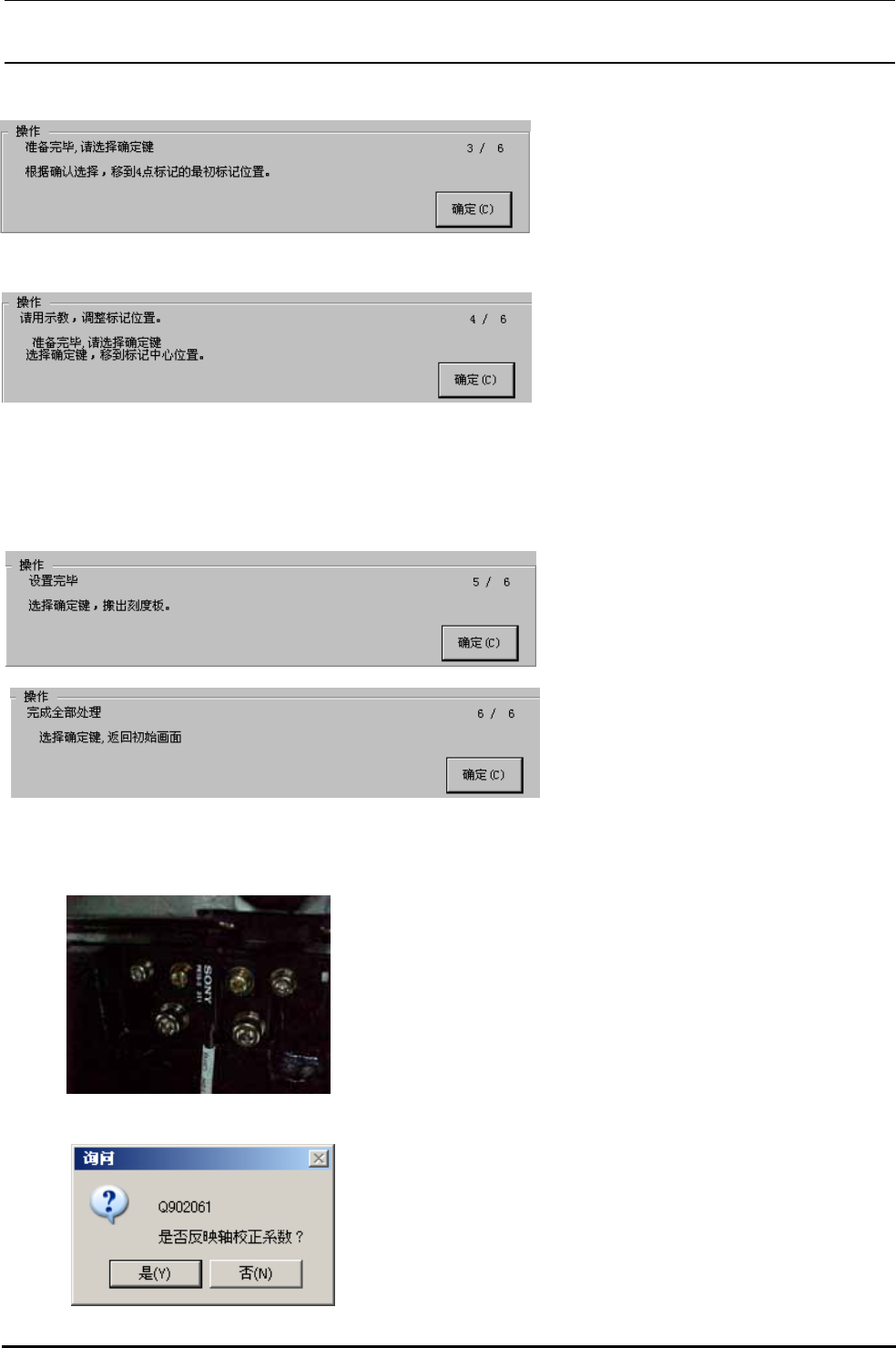

<3/6 画面>
准备完毕，请选择确定键。
选择确定键后，移动到 4 点标记的最初
标记位置。
<4/6 画面>
请用示教调整位置，使监视器的十字光
标处于标记的中心。
准备完毕，请选择确定键。
选择确定键后，识别 4 点标记，取得刻
度基板的倾斜度。与此同时也取得轴校正
系数。
<5/6 画面>
设置完毕。
选择确定键后，搬出刻度基板。
<6/6 画面>
完成全部处理。
选择确定键后，回到初期画面。
如果以自动取得方式得到的「磁性开关调整量」的值超过−0.08mm～0.08mm 的范围，则请调整磁性开关，
再次进行直角调整。
例） 当磁性开关调整量显示为−0.2mm 时，将 Y 轴右侧的
原点传感器向身前移动 0.2mm。
调整后，请务必进行原点复归，再次进行直角调整。
请将通过直角调整得到的轴校正系数手工输入到「3-4 XY
校正系数」中。
磁性开关（Y 轴原点传感器）
操作结束后按 OK 键，则显示左图所示画面。
如果选择是，则对 3-4 XY 校正系数的轴校正系数 XY 自
动设置参数。
3-3
Rev.1.0c
MS 参数
3-3. 原点粗调整
3-3.1. 功能
原点复位时，请进行示教，让校准部的第 1 标志位置移动到 OCC 中心。
3-3.2. 使用治具
本设定不使用治具。
3-3.3. 操作
选择了[初期設置（Ｉ）][原点粗调（R）...]之后，写列的原点粗调画面显示出来。
＜１／５画面＞
准备好之后，选择确认。
选择了确认，原点复位后、ＯＣＣ识别移
动到ＣＡＬ部第１标记的标记。显示与设计
值的偏差显示出来。
识别标记时，如果发生异常，清除偏差
显示
＜２／５画面＞
看ＯＣＣ的监视器，请用演示，把第１标
记调整到视野的中心。（没有变更也请进
行一次演示。）
＜５／５画面＞
设定结束。
确认了选择之后，返回到初期操作画面。
选择确认 OK 之后，确认通知显示，进行通常（有 CAL 部第 1 标记识别）的原点复位。
MSP
值时
不良
No 项目 MSP
许
允位置
异常点 调整(检查项目)
X -2.0∼4.0 ㎜ 1 第 1 标记偏差
Y -1.0∼5.0 ㎜
原点复位不动作
3-4
Rev.1.0c
MS 参数
3-4. XY 校正系数
3-4.1. 功能
出厂前，输入「直角调整」中得到的值。因此，本项目只有在 JUKI 有指示时实行变更。
3-4.2. 使用治具
本设定不使用治具。
3-4.3. 操作
选择了[初期設置（
I）][XY校正系数（X）...]之后，下列XY校正系数画面被显示。
注意
测定仅在工厂进行。万一，轴校正系数不明时，请输入 1.000000。
