4-5.6. VCS 通用参数
4-5-6-1．功能
让 VCS 可以识别元件脚部分，让吸嘴的中央部分以外没有明亮，用 VCS 把图像数据 2 值画，进行调
整。
4-5-6-2．使用治具
・E5190729000：Cal 螺丝 V ・40001346：508 吸嘴
4-5-6-3．操作
选择了[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][ＶＣＳ通用参数（Ｃ）...]之后，显示出下面的调整ＶＣＳ共通参数的画
面。
＜操作・１／７＞
在凸起画面上选择设定对象 VCS。
不映象机器设置的使用装置的设定。
（没有检查（不使用）装置也可能选择）
按 Alt +↓键，显示下面的一览。
把 CAL 部件 V 安装到 CAL 台上。把 508 号吸嘴安装到 L2 贴装头。
(KE-2070)
(KE-2080)
4-44
Rev.1.00c
MS 参数

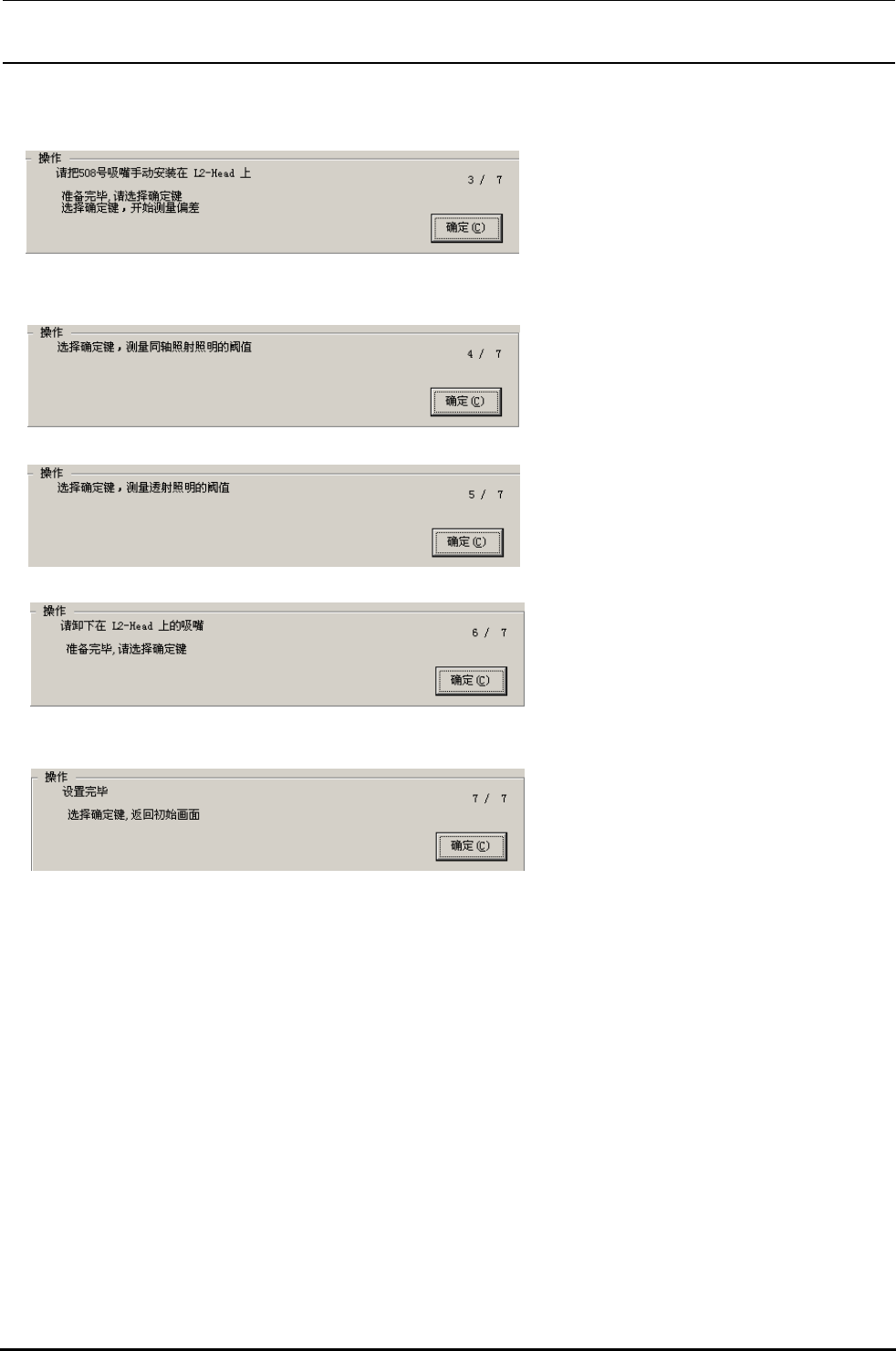

＜操作・３／７＞
准备完毕，请选择确认。
选择了确认之后，把 CAL 部件移动到 CAL
块。
选择了确认之后，在标记上测定偏差。
＜操作・４／７＞
选择了确认之后，测定同轴照射照明的２
值化值。
＜操作・５／７＞
选择了确认之后，测定透过照明的照明
2
值化值。
＜操作・６／７＞
从 L2 贴装头卸下吸嘴。
准备完毕，请选择确认。
＜操作・７／７＞
设定完毕。
选择了确认之后，返回初期设定画面。
4-45
Rev.1.00c
MS 参数
4-5.7. VCS 共通参数 2
本参数是软件设备用的参数。请不要变更。
