Rev.1.00c MS 参数 4-5. VCS 偏差 4-5.1. VCS 光量粗调整 设定 VCS（LED） 的基准光量 。 如果设定值错误的话，视觉识别异常发生 。 VCS 的光量调整分为本菜单的 「VCS 光量粗调整 」 和以下的菜单的 「VCS 光量微调整 」 ， 现在只使用本菜 单进行调整 。（ 调整有粗调整和微调整，现在只进行粗调整 。） 4-5-1-1． 功能 进行 VCS 的各 LED 照明亮度调整 。 4-5-1-2…
Rev.1.00c
MS 参数
4-4-3-4．MSP 允许值
ＭＳＰ值不良时 Ｎｏ 项目 ＭＳＰ允许值
异常点
Ｘ ±２ｍｍ １ 组装位置
Ｙ ±２ｍｍ
２ 组装高度 Ｚ ±０．５ｍｍ
吸附高度演示不良 组装位置精度
检查(更换)项目
4-26
Rev.1.00c
MS 参数

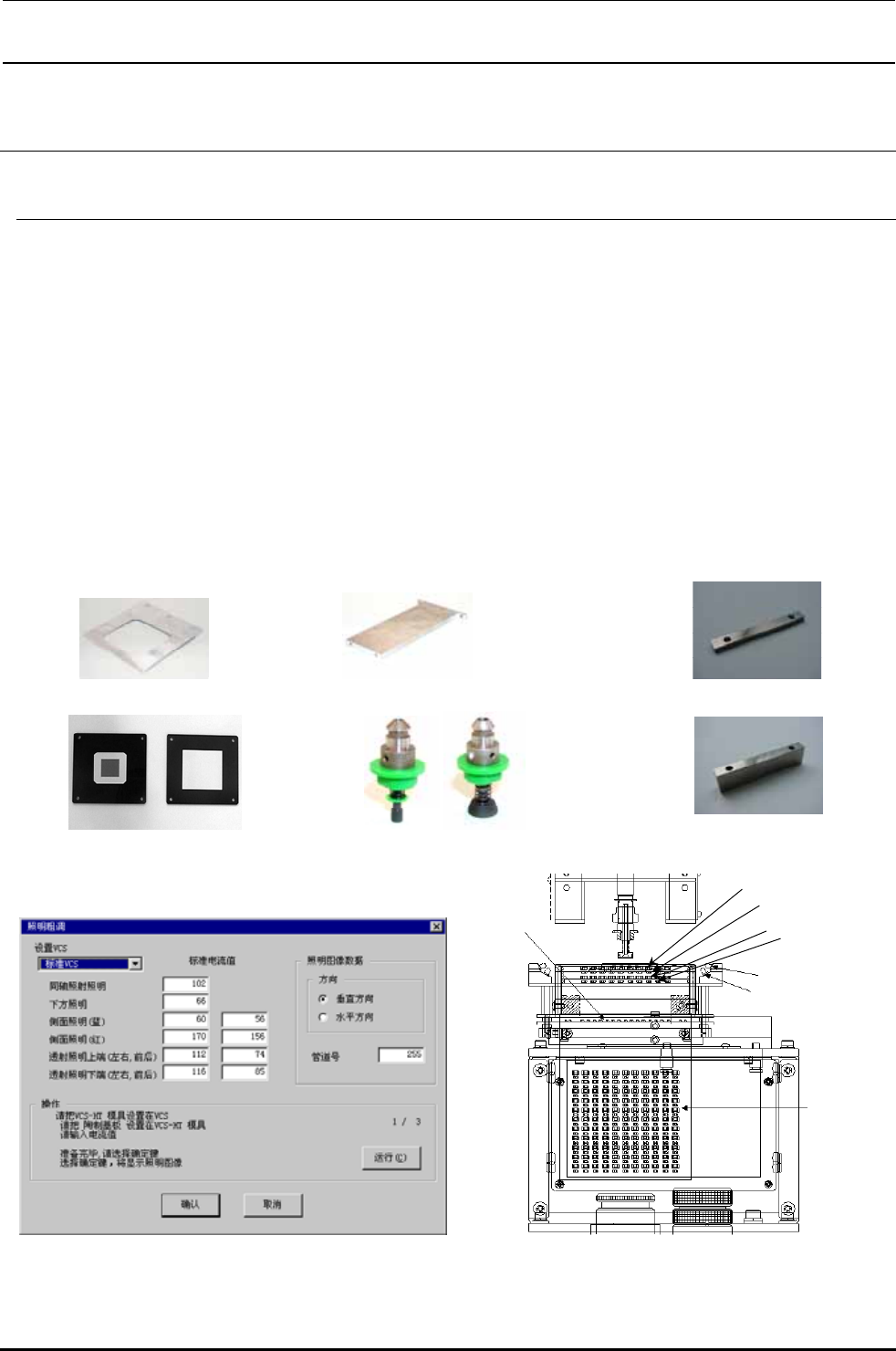

4-5. VCS 偏差
4-5.1.
VCS 光量粗调整
设定 VCS（LED）的基准光量。
如果设定值错误的话，视觉识别异常发生。
VCS 的光量调整分为本菜单的「VCS 光量粗调整」和以下的菜单的「VCS 光量微调整」，现在只使用本菜
单进行调整。（调整有粗调整和微调整，现在只进行粗调整。）
4-5-1-1．功能
进行 VCS 的各 LED 照明亮度调整。
4-5-1-2．使用治具
VCS HT 治具 1（40008101） VCS HT 治具 2（40008102） t3.5 治具垫铁: 2070 用（40046650）
・VCS 治具板 D（E21399980A0） ・505
、508 吸嘴 t16.5 治具垫铁: 2080 用（40046651）
4-5-1-3．操作
同轴投射照明
透过照明(下段)
透过照明(上段)
侧照明蓝(1 段)
侧照明红(1 段)
侧照明红(2 段)
侧照明蓝(2 段)
下方照明
4-27
Rev.1.00c
MS 参数
1) 同轴落射照明
请按照以下的程序进行调整。
① 在调整的 VCS 上安装 VCS HT 治具，安装 VCS 治具板 D。
②请选择 MS 参数的「偏差设定」→「VCS 偏差」→「光量粗调整」。
③ 在「设定 VCS」项目，选择调整的 VCS 的种类。
④
选择「同轴落射照明」的标准电流值。
⑤ 在照明图上设定为
「垂直方向」，线号码：255（OP时为 512）。
⑥ 选择确认之后，显示视觉监视器照明图，确认是否在
MAX_LVL在 105±2的范围内。
⑦
如果在范围外时，变更「同轴落射照明」的标准电流值，请重新取得照明图。
⑧ 如果在范围内时，不变更「同轴落射照明」的标准电流值，取得 10 次照明图，确认所有的 MAX_LVL
在范围内。
2) 下方照明
下方照明分为 2 部分，进行各自的独立调整。
请按照以下的程序进行调整。
① 在调整的 VCS 上安装 VCS HT 治具，安装 VCS 治具板 D。
② 请选择 MS 参数的「偏差设定」→「VCS 偏差」→「光量粗调整」。
③
请选择「下方照明」标准电流值。
④ 用照明图数据设定「水平方向」，线号码：255（OP时 512）。
⑤ 选择了确认之后，在视觉监视器上显示照明图，
请确认是否在
MAX_LVL为 130±2（OP时为 120±2）的范围内。
⑥
如果在范围外时，变更「下方照明」的标准电流值照明图。
⑦ 如果在范围内时，不变更「下方照明」的标准电流值，取得 10 次照明图，请确认所有的 MAX_LVL 在
范围内。
4-28
