4-5-8-3．操作
选择了[偏差设定（
Ｏ）][ＶＣＳ偏差（Ｖ）][ＶＣＳ贴装综合偏差（Ｐ）...]之后，显示出下面的调整ＶＣＳ贴片综合
偏差的画面。
＜操作・１／３＞
在凸起画面上选择设定对象 VCS。
不影响机器设置的使用装置的设定。
（没有检查（不使用）装置也可以选择）
按 Alt +↓键，显示出下面一览。
(KE-2070)
(KE-2080)
从组合框内选择要设定的贴装头。
对机器初始设置时在“使用装置”项目中的设定并
无影响。（未打钩（不使用）的装置也能选择）
按 Alt +↓键后，显示以下的一览表。
(KE-2070) (KE-2080)
请用实际的元件进行贴装，以手工输入各贴装头、VCS 所对应的偏差值。
4-48
Rev.1.00c
MS 参数
・测定内容
①打开 CAL 块的真空，吸附部件。
②用 OCC 识别部件的位置，计算出中心和倾斜。
此时，如果部件的２孔不能识别时，就是异常。发生异常后，请确认部件的位置。
③用设定贴装头吸附部件，关闭 CAL 块的真空。
此时，修正用②计算的部件倾斜。
④ 把部件移动到设定 VCS 的识别位置。
⑤ 用设定 VCS，识别部件，计算对部件中心位置的偏差和倾斜。
⑥ 把部件贴装到 CAL 块中心，打开 CAL 块的真空，吸附部件。此时，修正用⑤计算的部件中心位置的
偏差和倾斜。
⑦用 OCC 识别部件的中心位置，计算部件的中心位置和倾斜。
⑧ 用⑦计算的部件的中心和 CAL 块的中心计算出新的贴装综合偏差的 XY。
⑨ 用⑦计算的部件的倾斜计算出新的综合偏差角度。
※⑦识别部件的贴装位置时，如果识别监视器的十字游标和标记的重心如果偏斜时，请再次反护进行
自动测定。

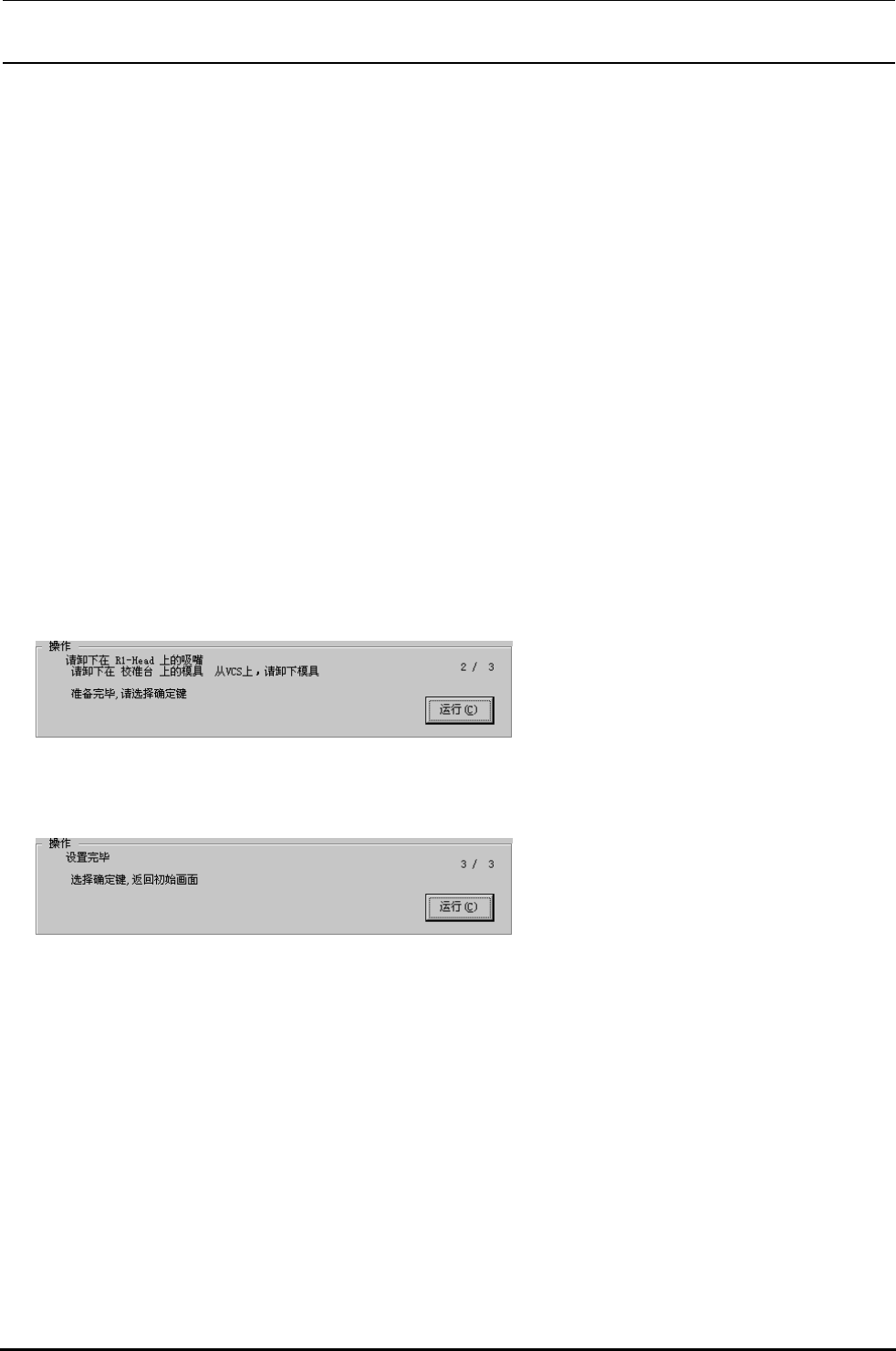

＜操作・２／３＞
从设定贴装头卸下吸嘴。
从 CAL 块卸下 CAL 部件 D。
准备完毕，请选择确认。
＜操作・３／３＞
设定完毕。
选择了确认之后，返回初期設置画面。
※设定后，在实际贴装中确认切装精度。
实际贴装结果，如果发生偏斜，利用 OCC 的演示功能测定，用键盘输入「VCS 贴装综合偏差」的 X、Y
偏差值输入栏里偏斜的尺寸。
4-49
Rev.1.00c
MS 参数
4-6. 共面偏差
4-6.1. 共面偏差
4-6-1-1．功能
取得共面组装位置和组装角度，焦点高度。
4-6-1-2．使用治具
・40046647：治具吸嘴 ・40001346：508 吸嘴 ・E2156998000：共面水平定位治具
4-6-1-3．操作
选择了[偏差设定（
Ｏ）][共面偏差（Ｐ）][共面偏差（C）...]之后，显示下面调整共面偏差的画面。

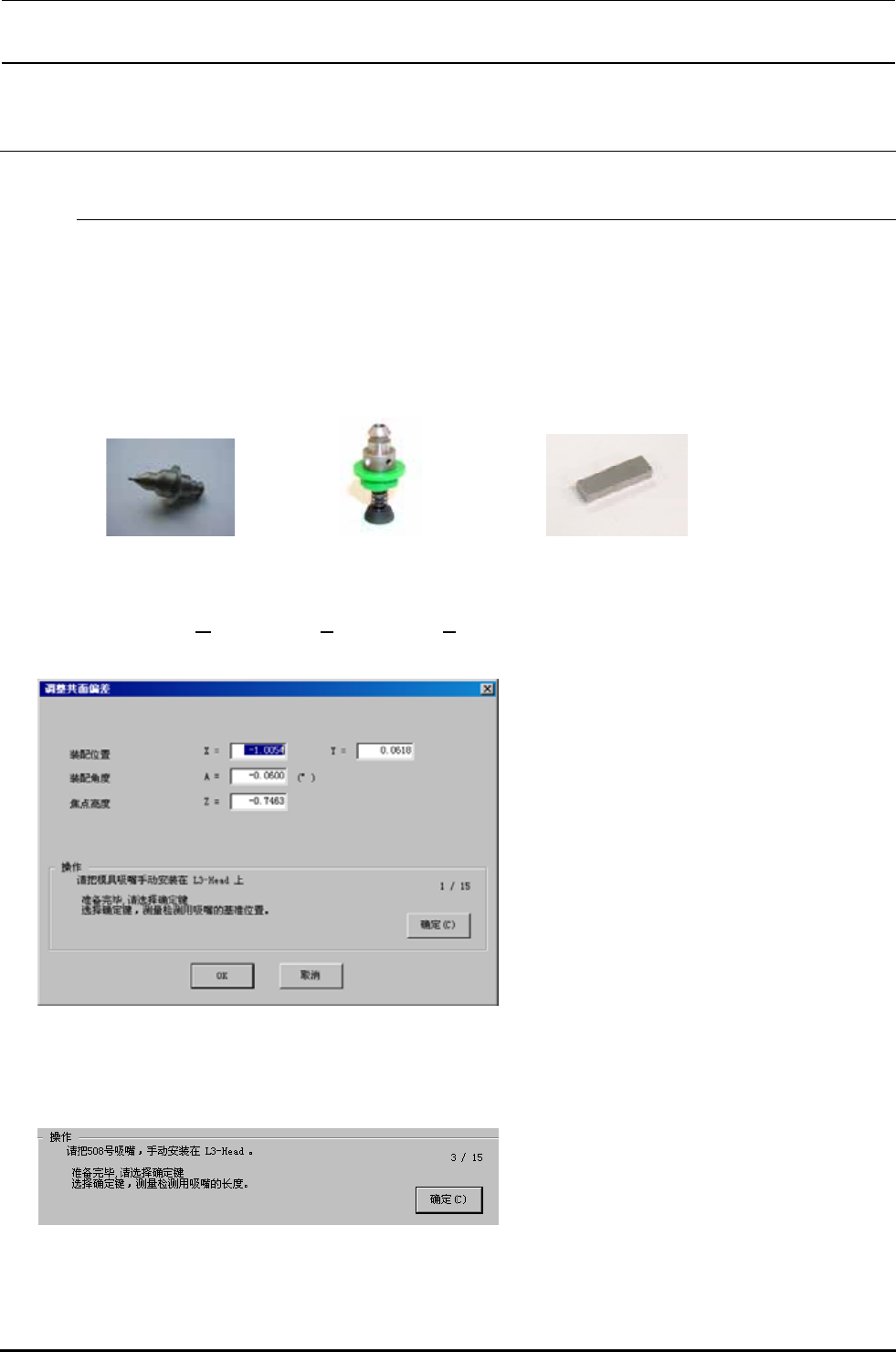

＜操作・１／１５（焦点高度）＞
请把治具吸嘴安装到
左 3 贴装头。
根据选择测定治具吸嘴。
＜操作・３／１５（焦点高度）＞
请手动安装 508 号吸嘴。
用确认选择，测定测定用吸嘴的长度。
4-50
