4-6. 共面偏差
4-6.1. 共面偏差
4-6-1-1．功能
取得共面组装位置和组装角度，焦点高度。
4-6-1-2．使用治具
・40046647：治具吸嘴 ・40001346：508 吸嘴 ・E2156998000：共面水平定位治具
4-6-1-3．操作
选择了[偏差设定（
Ｏ）][共面偏差（Ｐ）][共面偏差（C）...]之后，显示下面调整共面偏差的画面。

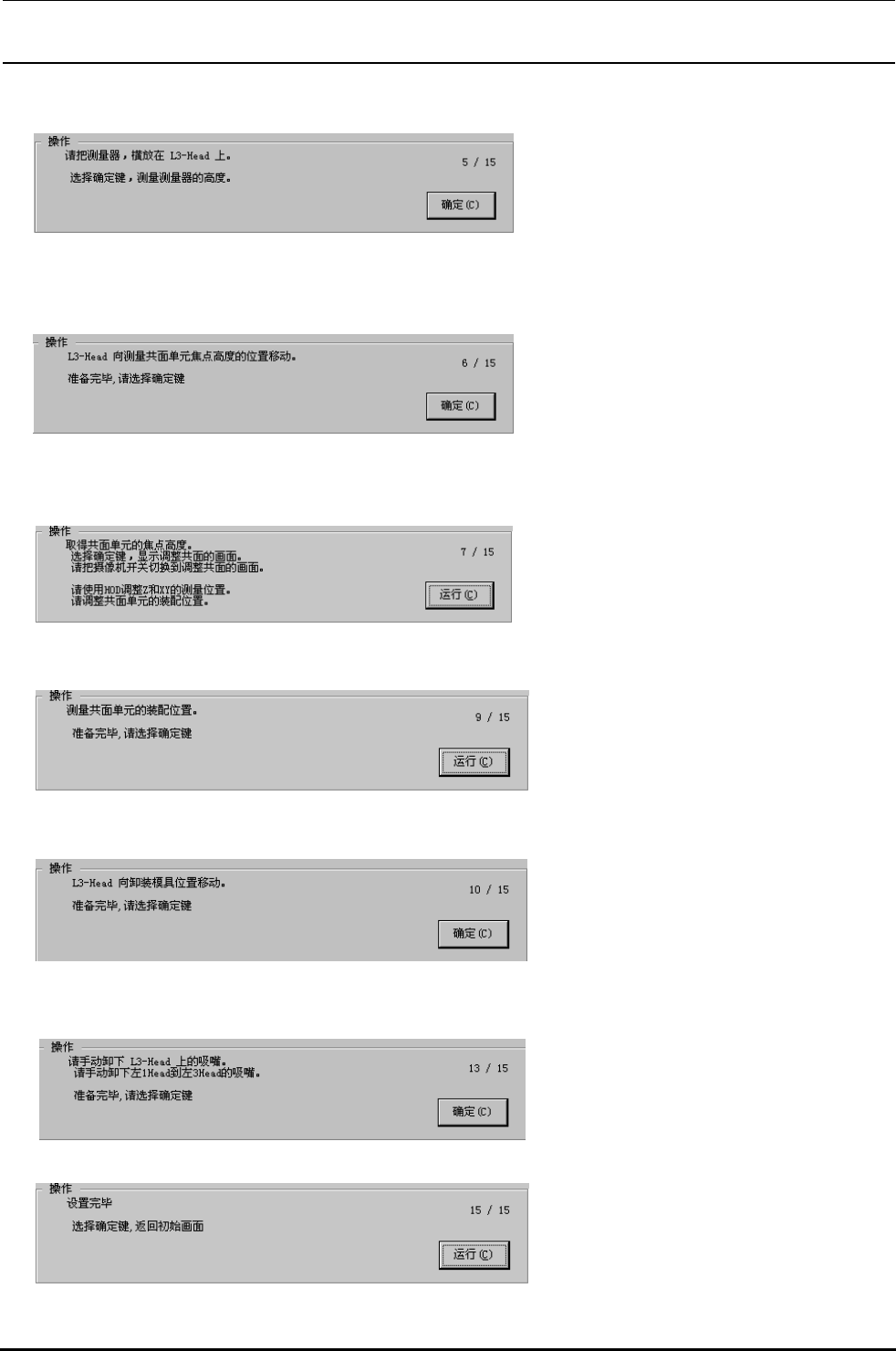

＜操作・１／１５（焦点高度）＞
请把治具吸嘴安装到
左 3 贴装头。
根据选择测定治具吸嘴。
＜操作・３／１５（焦点高度）＞
请手动安装 508 号吸嘴。
用确认选择，测定测定用吸嘴的长度。
4-50
Rev.1.00c
MS 参数
＜操作・５／１５（焦点高度）＞
把共面水平定位治具用手动安装到
左 3 贴
装头。
把写有数字“5”的面朝上横着安
装起来。
用确认选择，测定标尺块的高度。
＜操作・６／１５（焦点高度）＞
用确认选择，移动到共面的焦点高度测定
位置。
准备完毕，选择确认。
＜操作・７／１５（焦点高度）＞
取得共面装置焦点高度。
用确认选择，显示共面的调整画面。用录
像开关变换调整画面。
通过演示调整 X,Y,Z。
注) 此是，不需要调整，也请演示一次。
＜操作・９／１５（组装位置）＞
测定共面装置组装位置。
准备完毕，请选择确认。
＜操作・１０／１５（组装位置）＞
移动到治具卸下位置。
准备完毕，请选择确认。
从
左 3 贴装头用手动把标尺块卸下。
准备完毕，请选择确认。
从
左 3 贴装头用手动把左 3 贴装头的吸嘴
卸下。
准备完毕，请选择确认。
＜操作・１５／１５（组装位置）＞
设定完毕。
经确认，返回初期画面。
4-51
Rev.1.00c
MS 参数
4-6.2. 共面参数
4-6-2-1．功能
设定试装次数，试装时的节拍，共面的比例。
4-6-2-2．使用治具
本项目不使用治具
4-6-2-3．操作
选择了[偏差设定（

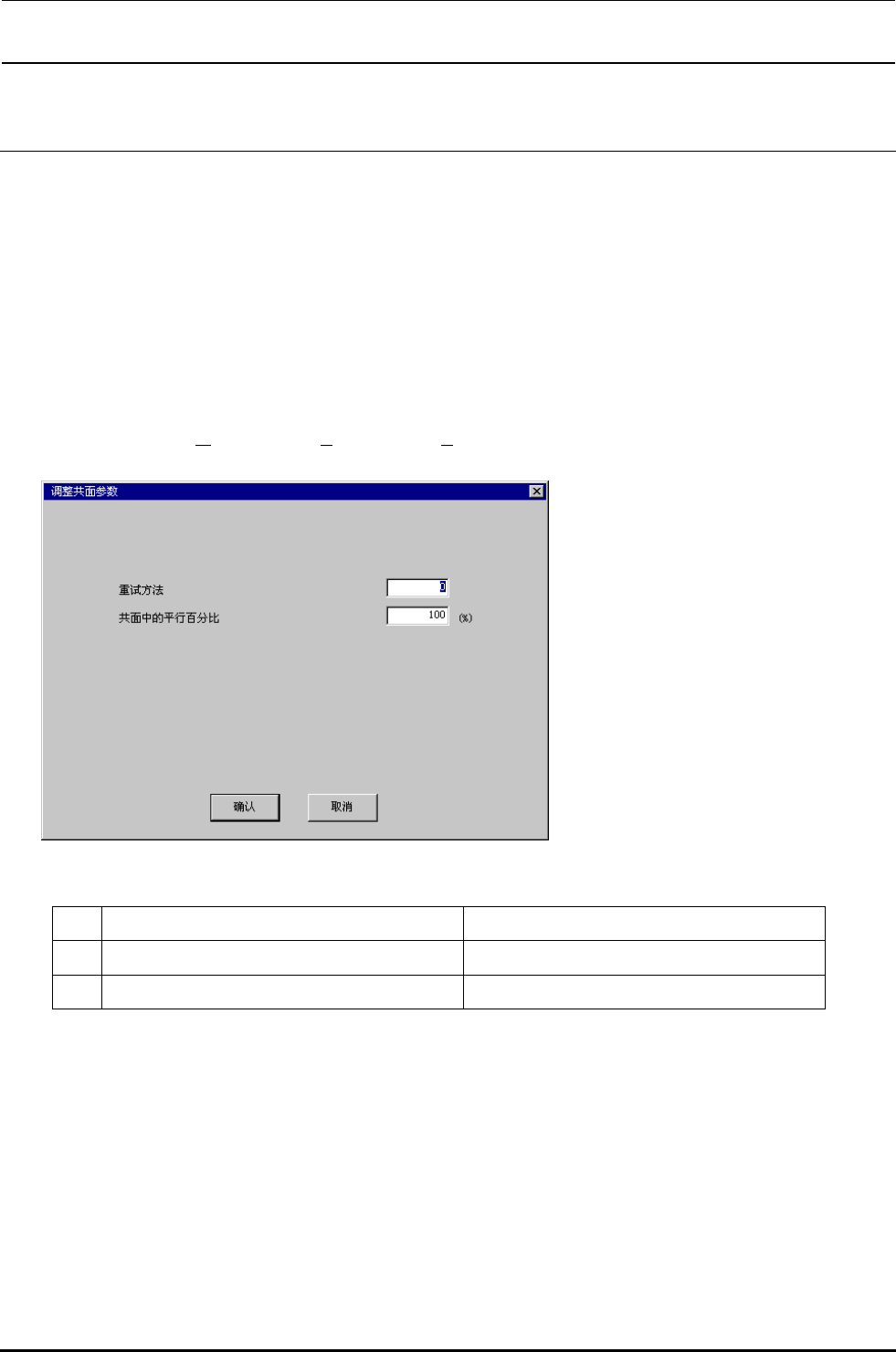

Ｏ）][共面偏差（P）][共面参数（P）...]之后，显示出下面的调整共面参数设定画面。
直接用键盘输入数值。设定项目如下表所示。
No. 项目 设定内容
1 试贴时的方法 试贴时的方法
2 共面中的平行百分比 共面中的平行百分比
4-52
