Rev.1.00c MS 参数 4-3. CAL 部偏差 请清扫 CAL 块和 CAL 螺丝之后再调整 。 4-3-1． 功能 测定 CAL 块的第 1 标记和第 2 标记的位置，计算出 2 个标记的中心位置 。 4-3-2． 使用治具 本设定不使用治具 。 4-3-3． 操作 选择了 [ 偏差设定 （ Ｏ ）][ＣＡＬ 块偏差 （Ｃ ）...] 之后，显示出下面的 ＣＡＬ 块偏差设定画面 。 ＜ 操作 ・１／４＞ CAL 块上有治具时…
Rev.1.00c
MS 参数
＜操作・１０／１０＞
设定完毕。
选择确认之后，返回到初期設置画面。
4-2-3-4．MSP 允许值
MSP 值不良时 No. 项目 MSP允许值
异常 异常原因
X 0.0132
±0.002mm/pixel
1 缩放
Y 0.0132
±0.002mm/pixel
-1.2～0.4 度
OCC 主体、摄像机调节
治具的伤痕等
2 组装角度 A
-1.2～0.4 度
OCC装置的组装
4-15
Rev.1.00c
MS 参数
4-3. CAL 部偏差
请清扫 CAL 块和 CAL 螺丝之后再调整。
4-3-1．功能
测定 CAL 块的第 1 标记和第 2 标记的位置，计算出 2 个标记的中心位置。
4-3-2．使用治具
本设定不使用治具。
4-3-3．操作
选择了[偏差设定（
Ｏ）][ＣＡＬ块偏差（Ｃ）...]之后，显示出下面的ＣＡＬ块偏差设定画面。

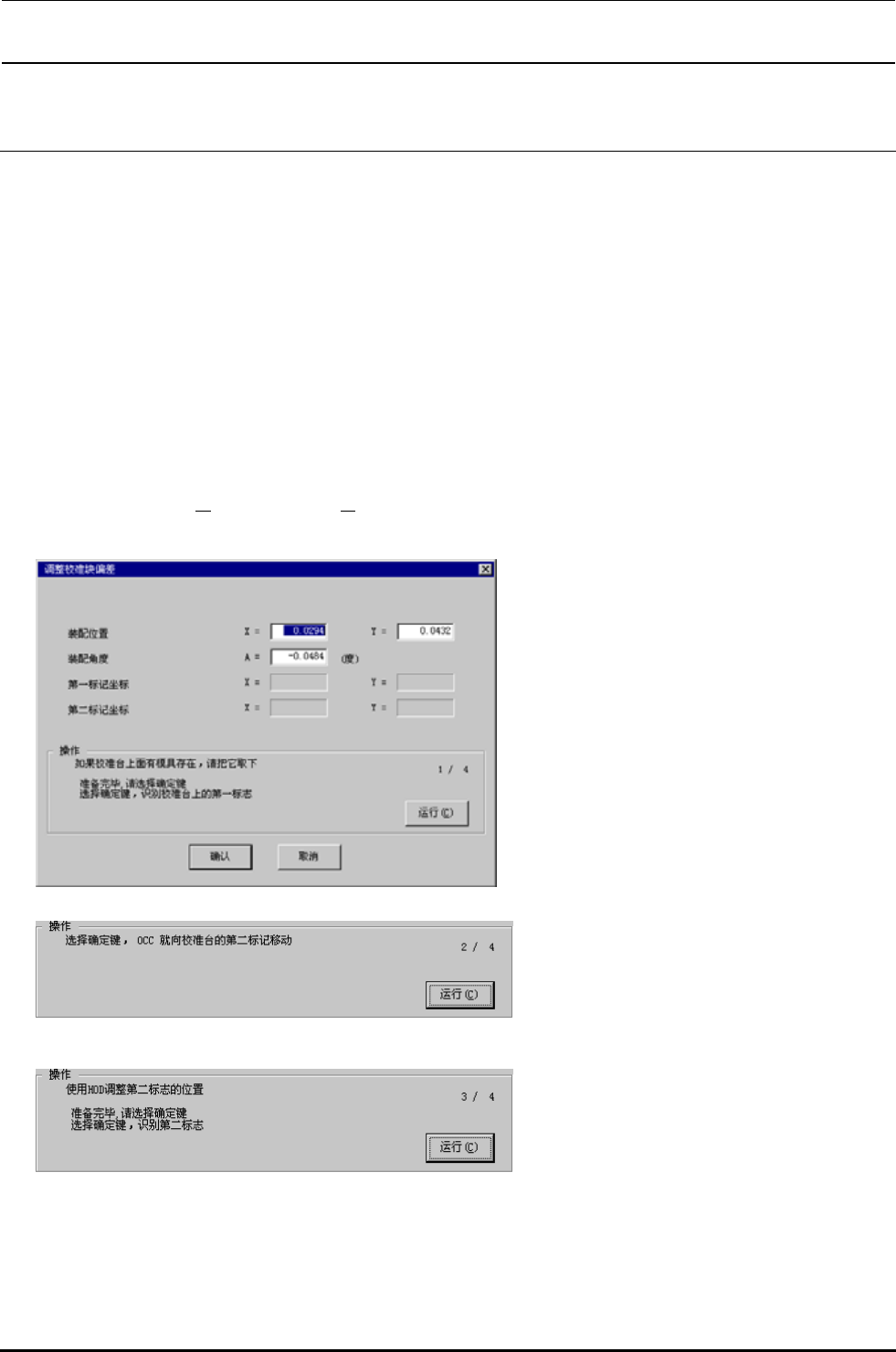

＜操作・１／４＞
CAL 块上有治具时，请卸下治具。
准备完毕，请选择确认。
选择了确认之后，用 OCC 识别 CAL 块的
第 1 标记，显示取得的坐标。
准备完毕，请选择确认。
＜操作・２／４＞
选择了确认之后，OCC 移动到 CAL 块的
第 2 标记。
＜操作・３／４＞
用演示，把监视器的十字游标调整到第 2
标记的中心，然后按 HOD 确认键。
調整する必要がないときは、ティーチングする必要はありません。 准备完毕，请选择确认。
选择了确认之后，用 OCC 识别 CAL 块的第２标记位置，显示取得的坐标。
用取得的第 1 标记和第 2 标记坐标计算新的 CAL 块中心位置偏差和倾斜度。
4-16
Rev.1.00c
MS 参数

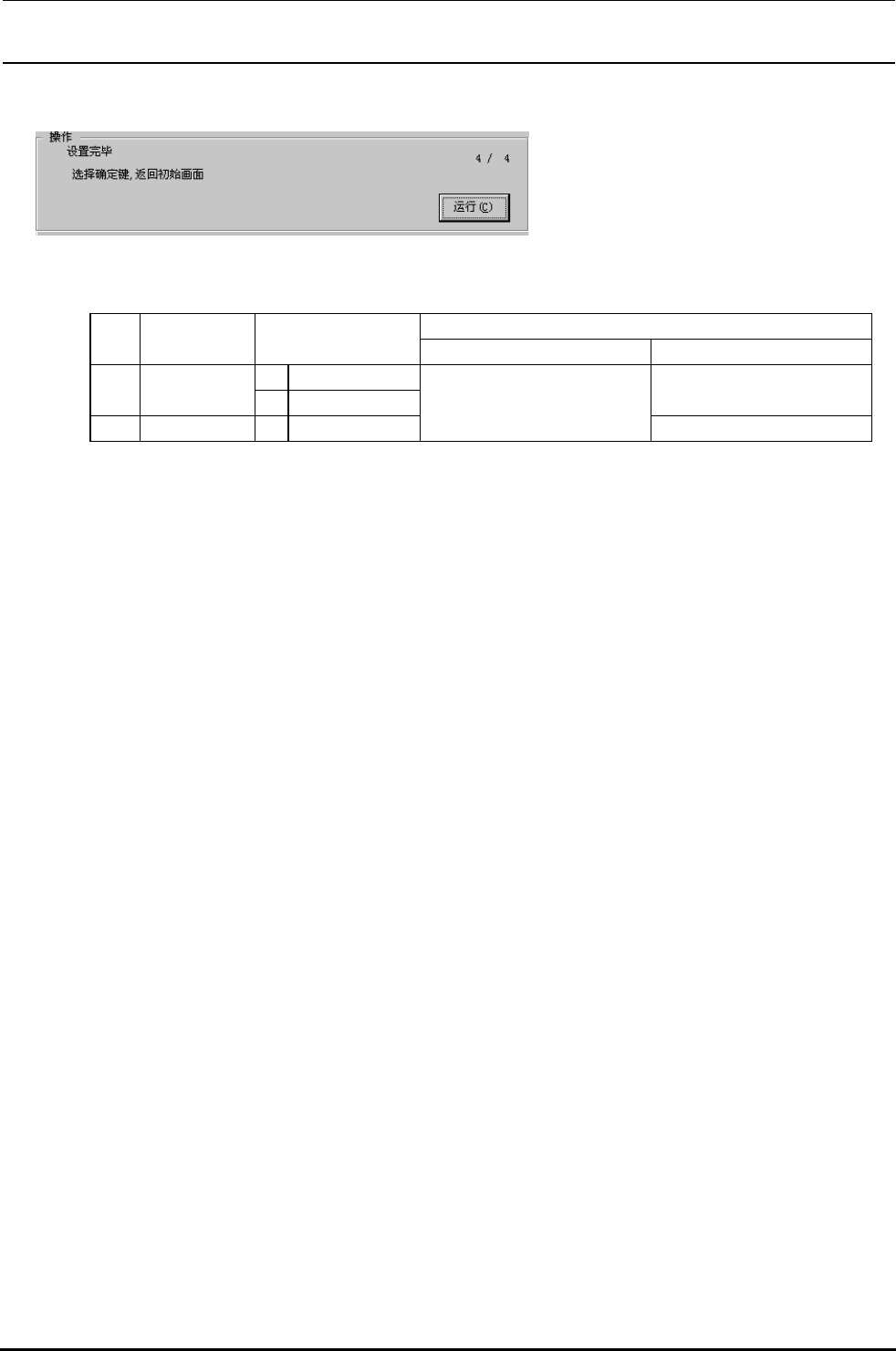

＜操作・４／４＞
设定完毕。
选择了确认之后，返回到初期設置画面。
4-3-4．MSP 許容値
ＭＳＰ值异常时 Ｎｏ 项目 ＭＳＰ允许值
异常点 检查（更换）项目
Ｘ ±０．０２５ｍｍ１ 组装精度
Ｙ ±０．０２５ｍｍ
ＣＡＬ部的第１、２标记附近的
表面状态（伤痕、脏污等）。
２ 组装角度 Ａ ±０．１°
对在贴装头偏差等ＣＡＬ螺丝
ＣＡＬ块上自动贴装取得的MAP
值产生坏影响。
ＣＡＬ块的组装精度
4-17
