Rev.1.00c MS 参数 ＜ 操作 ・２／８＞ 让下图的标记可以看得见 。 通过演示，把监视器十字游标调整到这 2 个标记的中央，按 HOD 的确定键 。 不需要调整时，则不需要演示 。 此时，在摄像机视野内如果看得到标记以 外的尘埃时，把摄像机调节治具擦干净， 以便能看得见标记 。 测定时，如果检测出标记以外的东西时，就不能获得正确的值，或成为异常 。 选择确认之后，测定 X 方 向的标记间的距离。 结束测定之后，显示出测定结果…
Rev.1.00c
MS 参数
4-2.2. OCC 偏差
4-2-2-1．功能
取得 OCC 的缩放比例和组装角度。
OCC 是贴装头装置的坐标原点，不是组装位置。
4-2-2-2．使用治具
・摄像机调整治具（E2106998000）
・白纸
60mm 正方，中央有直径 2mm 左右的小孔的白纸
4-2-2-3．操作
选择了[偏差设定（
Ｏ）][ＯＣＣ偏差（Ｏ）][ＯＣＣ偏差（Ｏ）...]之后，显示出下面的ＯＣＣ偏差设定的画面。
＜操作・１／８＞
把白纸放到 CAL 部。
然后在放上摄像机调节治具。此时，把摄
像机调节治具中心对准 CAL 部的中心。
摄像机调节治具有表面里面。请把蒸着面
（能清楚看见图案的那一面）朝下放置。另
外，摄像机调节治具描绘的BOC文字应
对准 XY 坐标系的 Y 负值侧。
输入摄像机调节治具的 X 和 Y 方向标记间的距离（3mm）。
准备完毕，请选择确认。
选择确认之后，OCC 移动到 X 轴缩放位置。
※不影响机器设置的使用装置的设定。没检查（设定为不使用）装置也可以选择。
4-9
Rev.1.00c
MS 参数
＜操作・２／８＞
让下图的标记可以看得见。
通过演示，把监视器十字游标调整到这 2
个标记的中央，按 HOD 的确定键。
不需要调整时，则不需要演示。
此时，在摄像机视野内如果看得到标记以
外的尘埃时，把摄像机调节治具擦干净，
以便能看得见标记
。
测定时，如果检测出标记以外的东西时，就不能获得正确的值，或成为异常。选择确认之后，测定 X 方
向的标记间的距离。
结束测定之后，显示出测定结果，用输入
值和测定结果计算出新的 X 方向的缩放比
例。
＜操作・３／８＞
准备完毕，请选择确认。
选择了确认之后，OCC 移动到 Y 轴缩放比
例位置。
＜操作・４／８＞
与 X 轴时相同，请调整测定位置。
准备完毕，请选择确认。
选择了确认之后，用 OCC 测定 Y 方向的
标记间的距离。
测定结束之后，测定结果被显示，用输入
值和测定结果计算出 Y 方向的缩放值。
4-10
Rev.1.00c
MS 参数

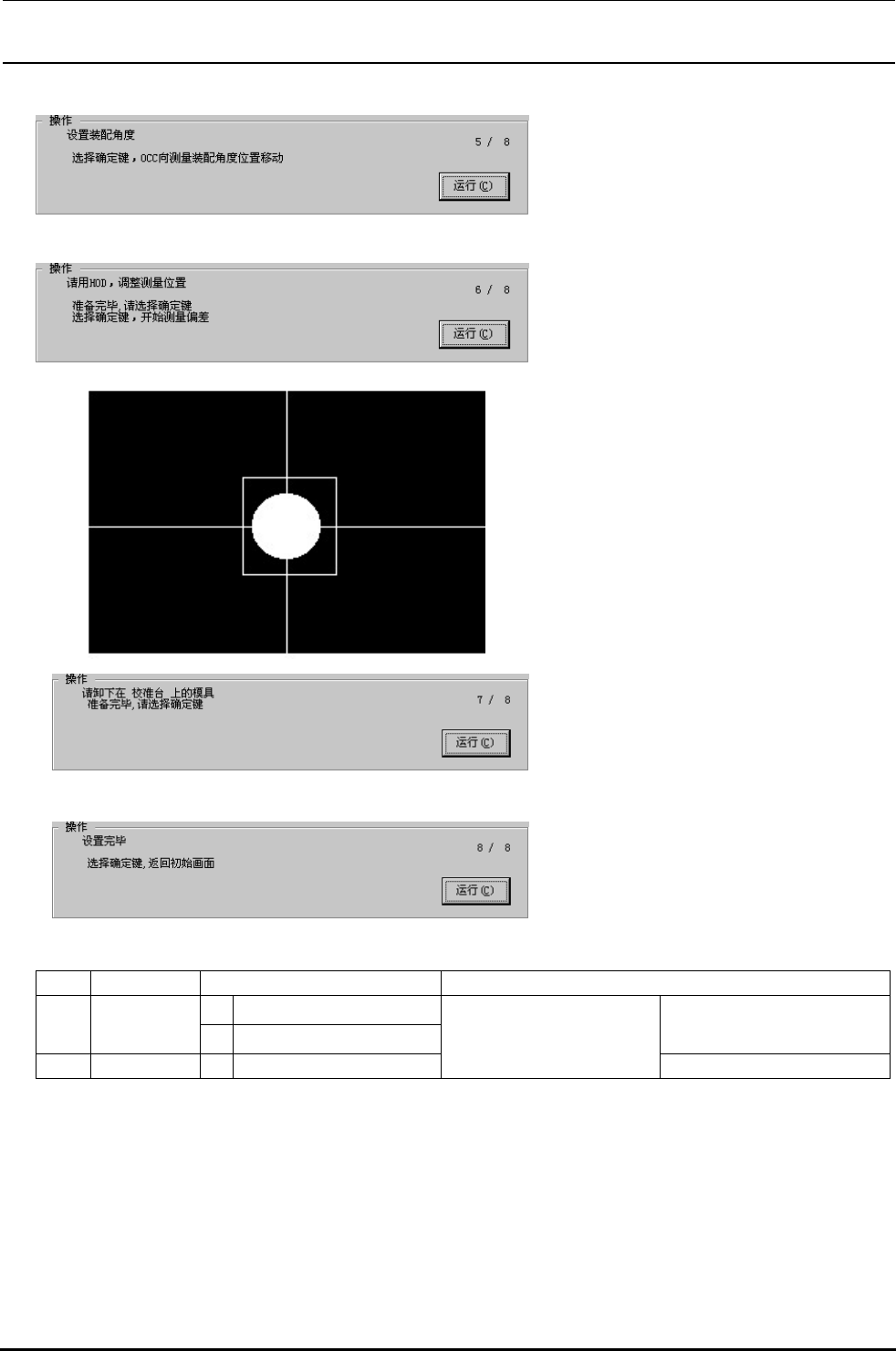

＜操作・５／８＞
准备完毕，请选择确认。
选择了确认之后，OCC 移动到组装角度测
定位置。
＜操作・６／８＞
经演示，把监视器的十字游标调整到标志
的中心，按 HOD 的确认键。
此时，摄像机视野内看见标记以外的尘埃
时，请把摄像机调节治具擦干净，只能清
楚地看到标记。
测定时，如果检测出标记以外的东西的
化，就不能取得正确的值或发生异常。
准备完毕，请选择确认。
选择了确认之后，测定组装角度。侧定结
束之后，用识别结果计算出新的组装角
度。
＜操作・７／８＞
从 CAL 块卸下摄像机调节治具。准备完
毕，请选择确认。
＜操作・８／８＞
设定结束。
选择了确认之后，返回初期画面。
4-2-2-4．MSP 許容値
No. 项目 MSP允许度 MSP值不良时
X 0.0132±0.002mm/Pixel 1 缩放
Y 0.0132±0.002mm/Pixel
OCC 主体
摄像机调节等
2 安装角度 A -1.2～0.4 度
OCC 摄像机的图像识别精
度不良造成各 MSP 值的
偏斜和贴装精度不良
OCC 装置的安装
4-11
