4-3. CAL 部偏差
请清扫 CAL 块和 CAL 螺丝之后再调整。
4-3-1．功能
测定 CAL 块的第 1 标记和第 2 标记的位置，计算出 2 个标记的中心位置。
4-3-2．使用治具
本设定不使用治具。
4-3-3．操作
选择了[偏差设定（
Ｏ）][ＣＡＬ块偏差（Ｃ）...]之后，显示出下面的ＣＡＬ块偏差设定画面。
＜操作・１／４＞
CAL 块上有治具时，请卸下治具。
准备完毕，请选择确认。
选择了确认之后，用 OCC 识别 CAL 块的
第 1 标记，显示取得的坐标。
准备完毕，请选择确认。
＜操作・２／４＞
选择了确认之后，OCC 移动到 CAL 块的
第 2 标记。
＜操作・３／４＞
用演示，把监视器的十字游标调整到第 2
标记的中心，然后按 HOD 确认键。
調整する必要がないときは、ティーチングする必要はありません。 准备完毕，请选择确认。
选择了确认之后，用 OCC 识别 CAL 块的第２标记位置，显示取得的坐标。
用取得的第 1 标记和第 2 标记坐标计算新的 CAL 块中心位置偏差和倾斜度。
4-16
Rev.1.00c
MS 参数
＜操作・４／４＞
设定完毕。
选择了确认之后，返回到初期設置画面。
4-3-4．MSP 許容値
ＭＳＰ值异常时 Ｎｏ 项目 ＭＳＰ允许值
异常点 检查（更换）项目
Ｘ ±０．０２５ｍｍ１ 组装精度
Ｙ ±０．０２５ｍｍ
ＣＡＬ部的第１、２标记附近的
表面状态（伤痕、脏污等）。
２ 组装角度 Ａ ±０．１°
对在贴装头偏差等ＣＡＬ螺丝
ＣＡＬ块上自动贴装取得的MAP
值产生坏影响。
ＣＡＬ块的组装精度
4-17
Rev.1.00c
MS 参数
4-4. 贴装头偏差
4-4.1. 贴装头偏差
4-4-1-1．功能
测定各贴装头的组装角度和 OCC 的组装位置。
4-4-1-2．
使用治具
・E3622721000：CAL 螺丝 A ・E5190729000：CAL 螺丝 V ・508 吸嘴
※ 对于LNC60 贴装头的贴装头偏差，任何一方的治具都可使用。
※ 取得CDS 贴装头偏差时，使用校准片 V。
4-4-1-3．操作
选择了[偏差设定（
Ｏ）][Head偏差（Ｈ）][Head偏差（Ｅ）...]之后，显示出下面的贴装头偏差设定画面。

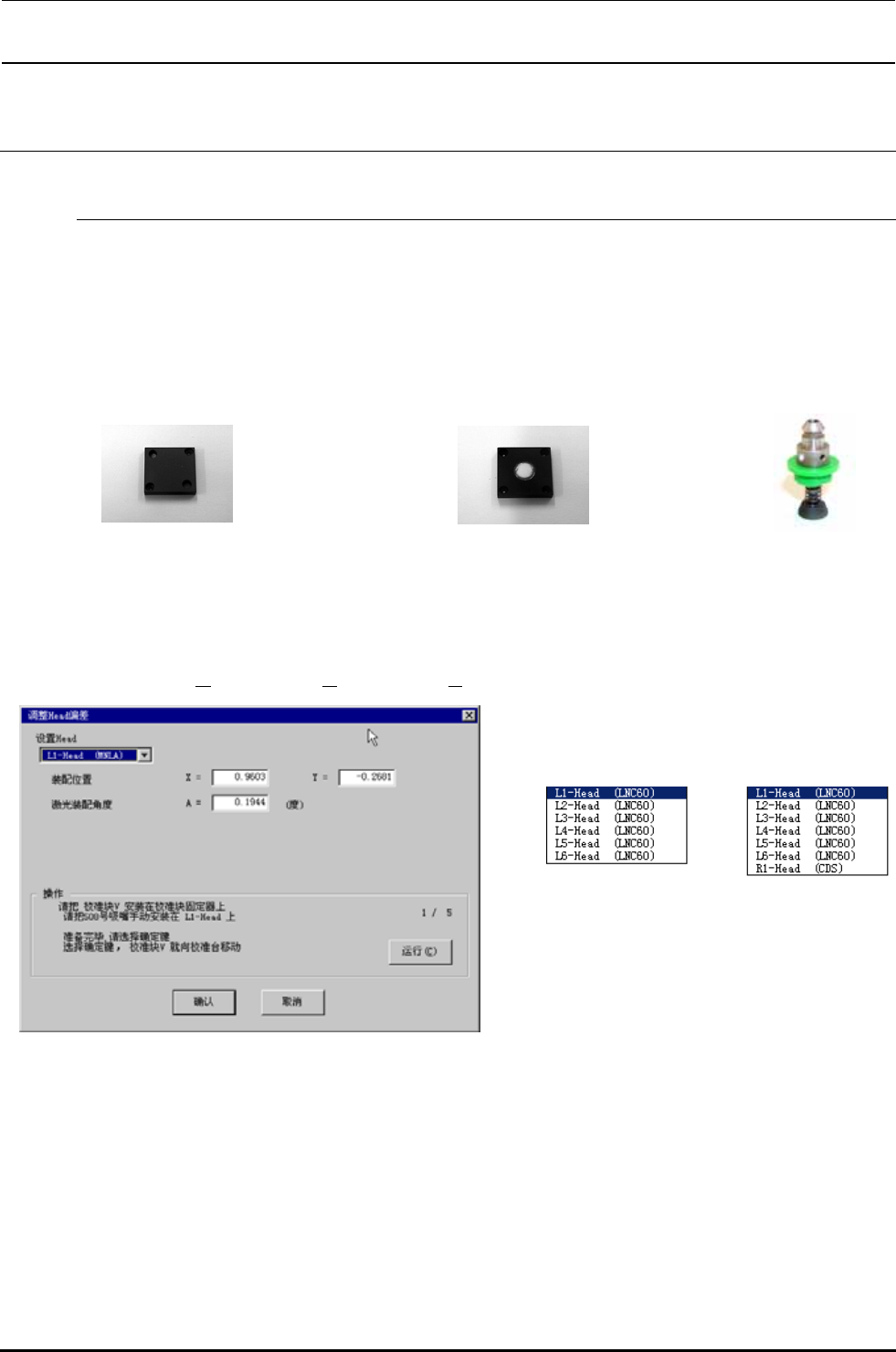

＜操作・１／５＞
按 Alt +↓键，显示出下列一览。
(KE-2070) (KE-2080)
请选择设定对象贴装头。
不影响机器设置的使用装置的设定。没
有检查（设定为不使用）装值也可以选择。
请把 CAL 螺丝设置四到 CAL 螺丝上。（安装校准
片时，请注意要使大的孔在上，小的孔在下。）
准备完毕，请选择确认。选择了确认之后，根据设定
贴装头，把 CAL 螺丝从 CAL 螺丝张力移动到 CAL 块。
4-18
