Rev.1.00c
MS 参数
外得尘埃时，请擦干净摄像机调节治具，可以看清标记。
测定时，如果检测到标记以外的东西就不能取得正确的值，或成为异常。
选择了确认之后，测定 X 方向的标记间的距离。测定完毕，显示出测定结果，用输入值和测定结果计算
新的 X 方向的缩放。

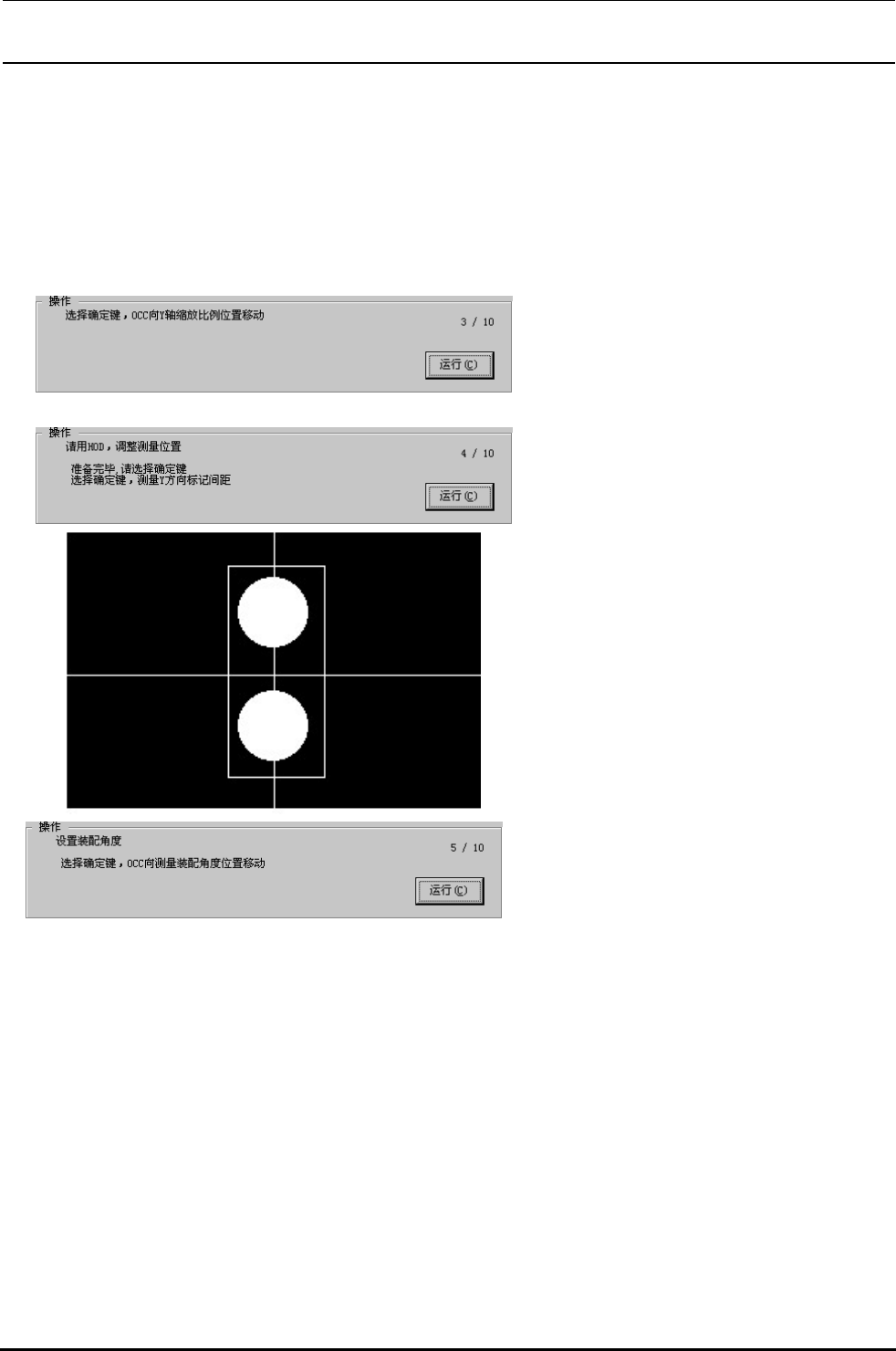

＜操作・３／１０＞
准备完毕，请选择确认。
选择确认之后，把辅助 OCC 移动到 Y 轴
缩放位置。
＜操作・４／１０＞
与 X 轴时相同，调整测定位置。
准备完毕，请选择确认。
选择确认之后，用辅助 OCC 测定 Y 方向
的标记间的距离。
测定完毕之后，显示测定结果，用输入值
和测定结果计算新的 Y 方向的缩放比例。
＜操作・５／１０＞
准备完毕，请选择确认。
选择确认之后，辅助 OCC 移动到安装角
度测定位置。
4-13
Rev.1.00c
MS 参数

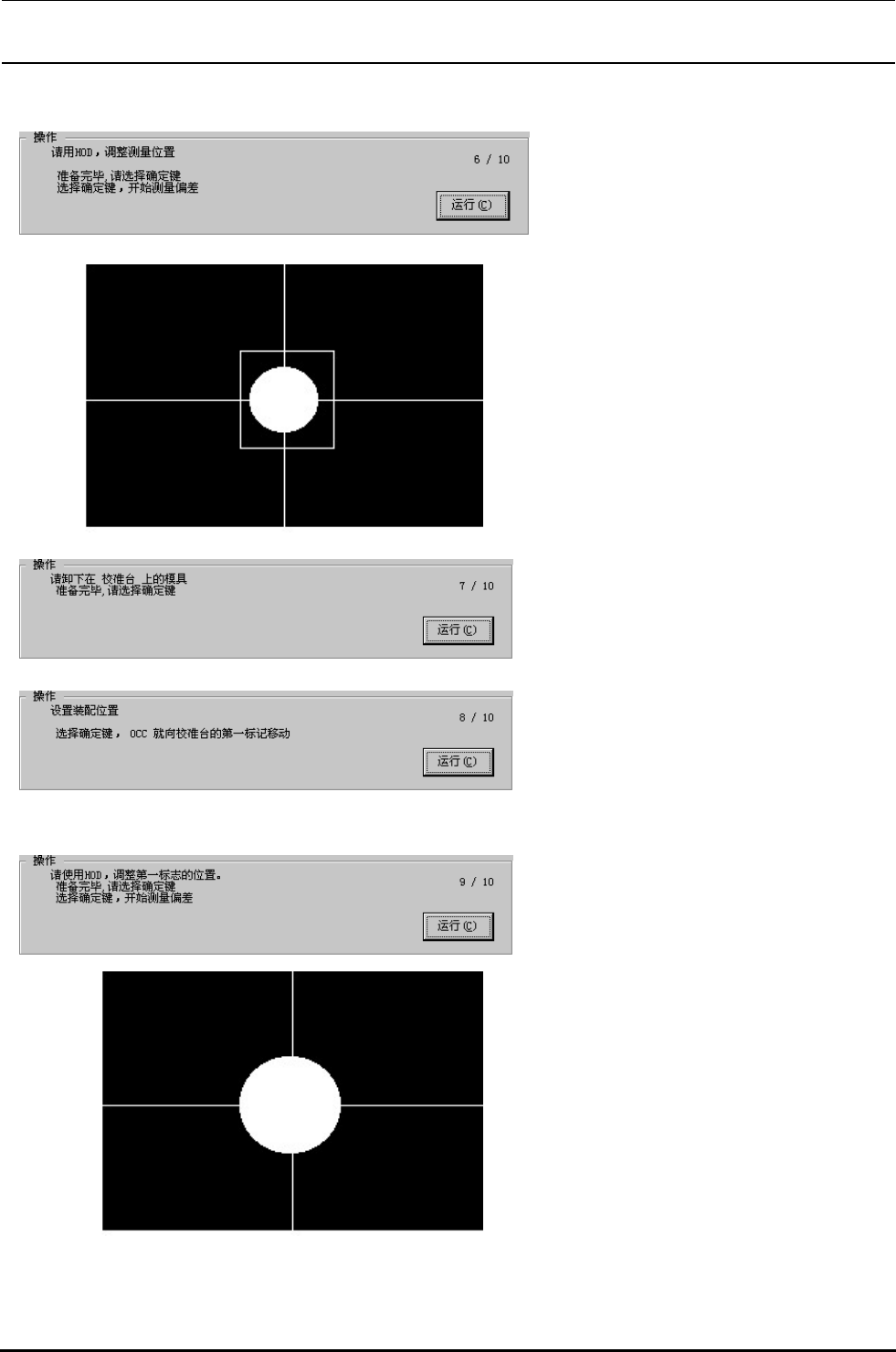

＜操作・６／１０＞
用演示，把监视器的十字游标调整到标记
中心，然后按 HOD 确认键。
此时，在摄像机视野内可以看得见标记以
外得尘埃时，请擦干净摄像机调节治具，
可以看清标记。
测定时，如果检测到标记以外的东西就不
能取得正确的值，或成为异常。
准备完毕，选择确认。
选择了确认之后，测定组装角度。
测定完毕，用识别结果计算新的组装角
度。
＜操作・７／１０＞
请从 CAL 部卸下摄像机调节治具。
准备完毕，请选择确认。
＜操作・８／１０＞
准备完毕，请选择确认。
选择确认之后，辅助 OCC 移动到 CAL 部
第 1 标记上。
＜操作・９／１０＞
用演示，把监视器的十字游标调整到标记
的中心，然后按 HOD 确认键。
准备完毕，请选择确认。
选择了确认之后，用辅助 OCC 识别 CAL
部的第 1 标记位置，测定组装位置。
测定完毕，用识别结果计算出新的组装安
装位置。
4-14
Rev.1.00c
MS 参数

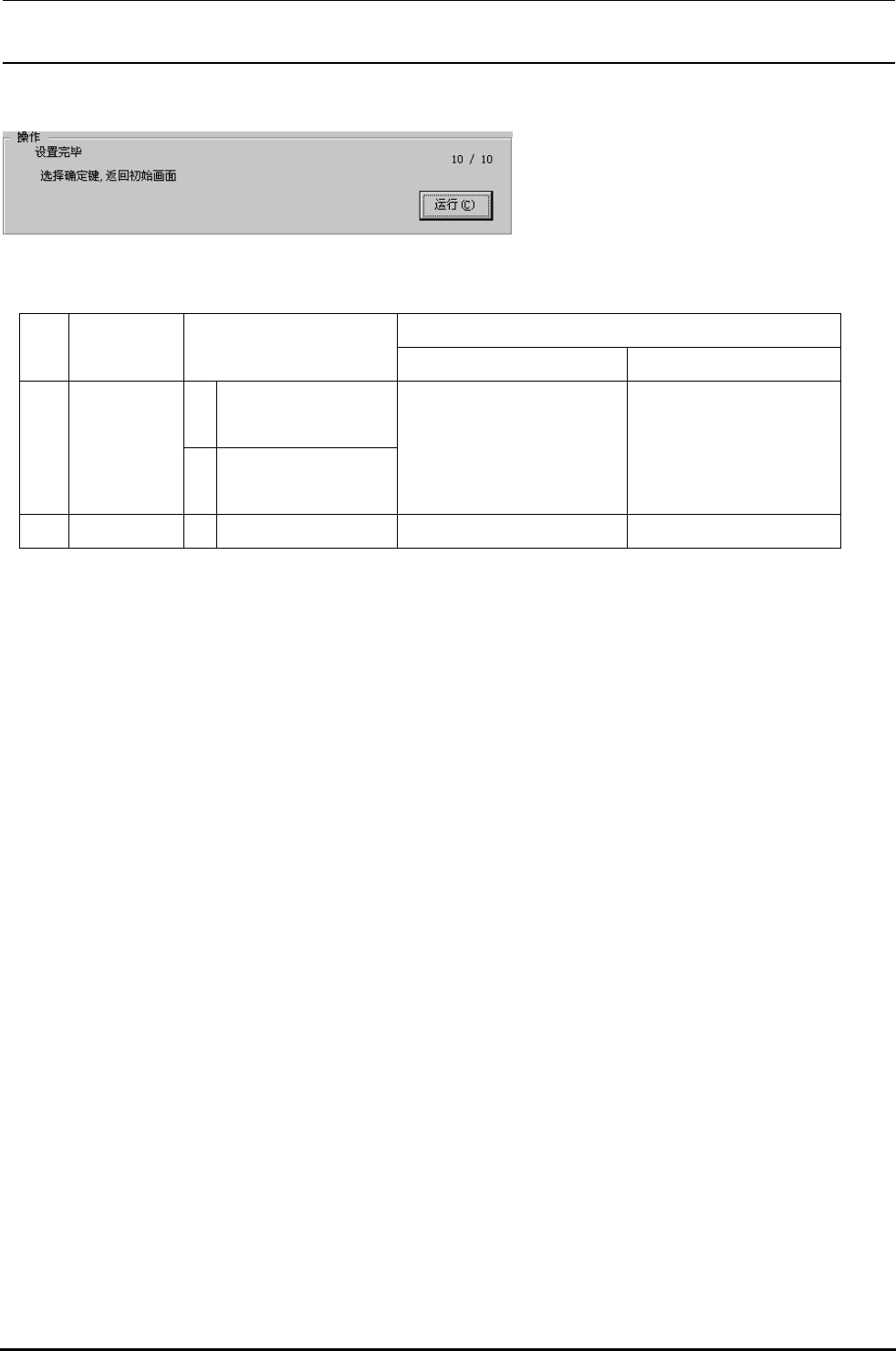

＜操作・１０／１０＞
设定完毕。
选择确认之后，返回到初期設置画面。
4-2-3-4．MSP 允许值
MSP 值不良时 No. 项目 MSP允许值
异常 异常原因
X 0.0132
±0.002mm/pixel
1 缩放
Y 0.0132
±0.002mm/pixel
-1.2～0.4 度
OCC 主体、摄像机调节
治具的伤痕等
2 组装角度 A
-1.2～0.4 度
OCC装置的组装
4-15
