ヤマハ発動機株式会社IM 事業部 マウンター技術部ソフト開発グループ MD OC-SOFT50033 15/29 図 4.2.4.1 . ロ ーリング幅測定動作 （測定位置の選択 ） 図 4.2.4 .2. 「 Ea8918 はんだ測定成功」メッセージ
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50033
14/29

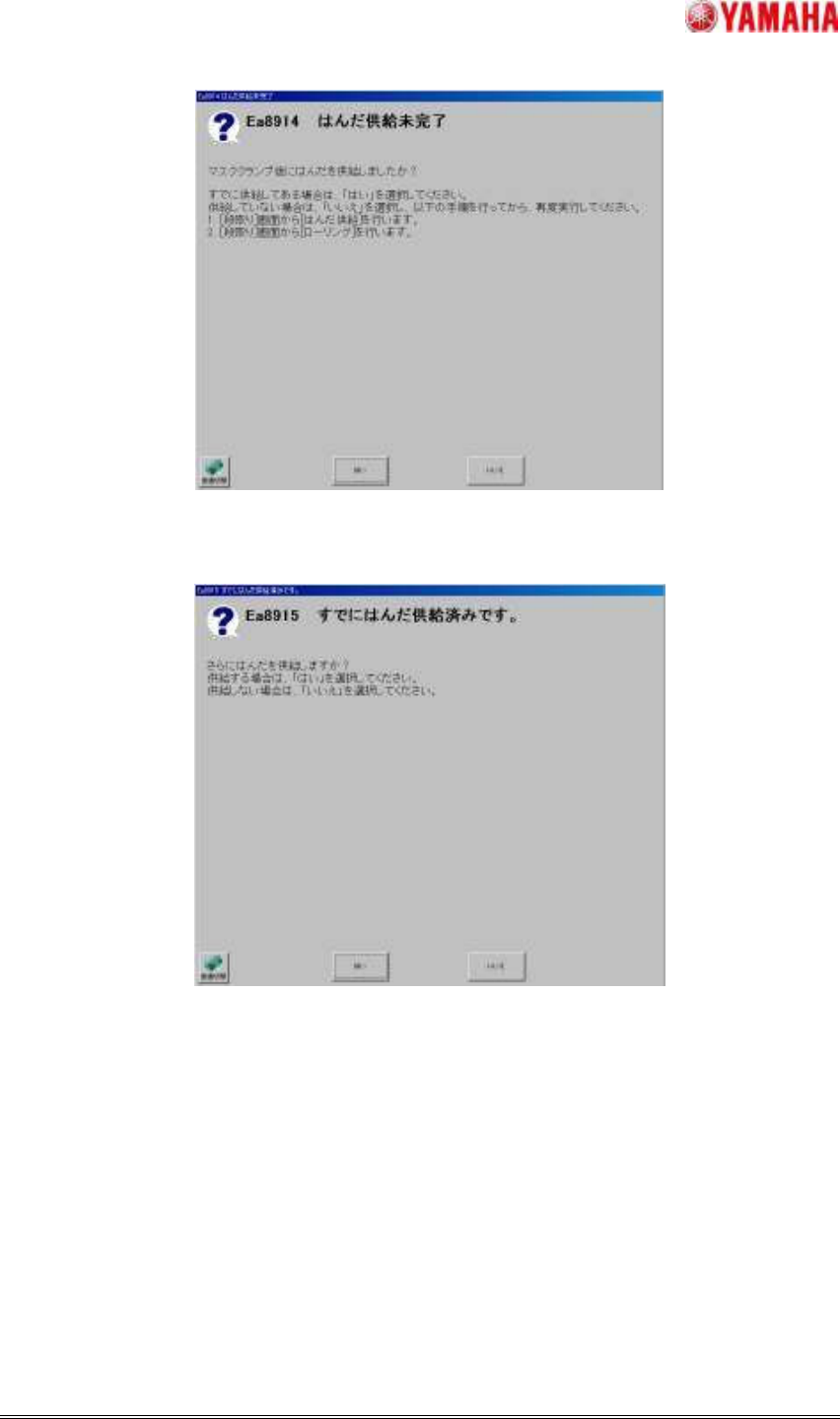

図 4.2.3.2. 「Ea8914 はんだ供給未完了」メッセージ
図 4.2.3.3. 「Ea8915 すでにはんだ供給済みです。」メッセージ
4.2.4.
4.2.4.4.2.4.
4.2.4. ローリング
ローリングローリング
ローリング幅測定機能
幅測定機能幅測定機能
幅測定機能
現在のマスク上のローリング幅を測定する機能です。はんだローリング位置によって前後どちらかを
選択して、測定することができます。（図 4.2.4.1.）
測定の結果、正しくローリング幅を測定できた場合は、「Ea8919 はんだ測定成功（図 4.2.4.2.）」を表
示し、ローリング幅測定結果を表示します。この時、その位置にはんだが存在していることになるため、
測定位置によって印刷方向を切り替えます。
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50033
15/29

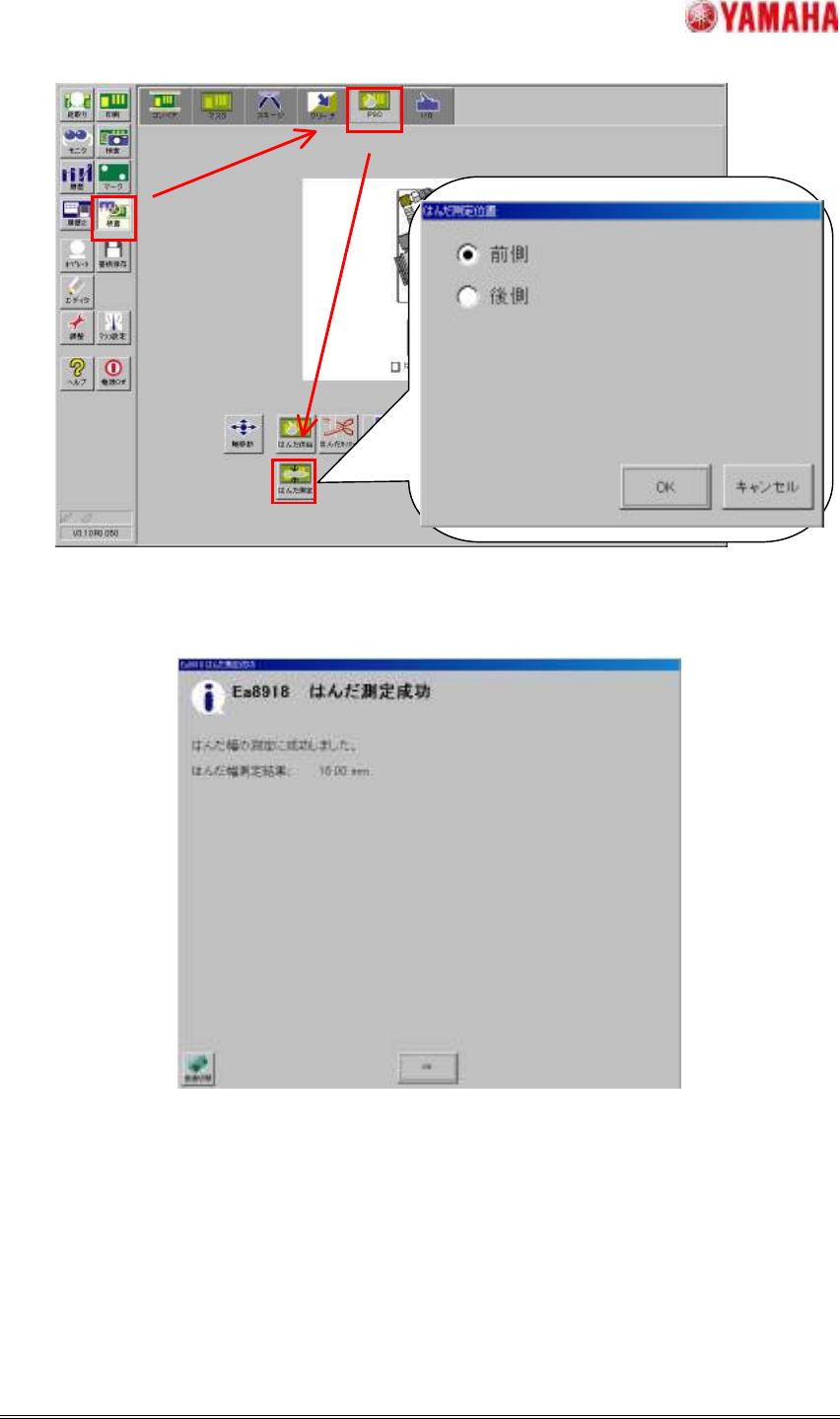

図 4.2.4.1. ローリング幅測定動作（測定位置の選択）
図 4.2.4.2. 「Ea8918 はんだ測定成功」メッセージ
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50033
16/29
4.2.5.PSC
4.2.5.PSC4.2.5.PSC
4.2.5.PSC 動作結果
動作結果動作結果
動作結果の
のの
の出力機能
出力機能出力機能
出力機能
PSC 動作結果（はんだ供給時間とローリング幅測定結果）を基板生産枚数毎に履歴に出力したり、
時間推移を表示したりすることができます。
生産履歴
生産履歴生産履歴
生産履歴への
へのへの
への出力
出力出力
出力
従来からある生産履歴（[履歴] - [生産]画面）に、新たに「ローリング幅 (mm)」列と「はんだ供給量
(msec)」列が追加され、生産基板毎の PSC 動作結果を出力することができます。
生産履歴に出力することで、CSV ファイル出力することができ、オフラインでの結果解析等に役立て
ることができます。
図 4.2.5.1.[履歴]-[生産]画面
PSC
PSCPSC
PSC 推移
推移推移
推移グラフ
グラフグラフ
グラフの
のの
の出力
出力出力
出力
横軸に生産基板枚数と縦軸にローリング幅測定結果をプロットした PSC 推移グラフにて、ローリング
幅の生産基板毎の推移を視覚的に確認することができます。赤線は基板データの「目標ローリング幅
(mm)」、青線はローリング幅測定結果を表しています。また、供給を行った場合は、「PSC 供給」という
フラグを立て、供給動作が行われたことを一目で確認することができるようになっています。ただし、こ
こでは供給時間は確認できません。生産履歴でご確認ください。
