ヤマハ発動機株式会社IM 事業部

 マウンター技術部ソフト開発グループ



MDOC-SOFT50033

8/29



本モードでの自動運転中のはんだ供給動作は、以下の条件のいずれかを満たした時に実施されま

す。また、はんだ供給動作は、他の動作（搬送動作、マーク認識処理）と同時に進行するため、生産時

におけるタクトロスを最小限にします。

条件

条件条件

条件 1

1 往路印刷を実施した後で、かつ、前回のはんだ供給後に印刷した基板枚数「はんだ供

給カウンタ」が「はんだ供給間隔 (枚)」を上回った時。

条件

条件条件

条件 2

2 往路印刷を実施した後で、かつ、往路印刷を実施完了する前に後述の“次回はんだ供

給”ボタンが押されている時。



現在の「はんだ供給カウンタ」の値は、[モニタ]-[カウンタ]画面の「はんだ供給カウンタ」で確認する

ことができます。運転途中でもカウンタ値を変更することが可能です。また、カウンタは、印刷終了直後

に 1 ずつ増加します。

ただし、重ね印刷フィードバック中は、検査結果を受けての追加印刷なので、一回の印刷とはみなさ

ず、供給動作は行いません。



図 4.1.1.1. はんだ供給カウンタ



生産中に、[段取り]-[ユーティリティ]画面の“次回はんだ供給”ボタンを押すと、はんだ供給カウンタ

とは関係なく、次回の往路印刷後に供給を行います。





  

ヤマハ発動機株式会社IM 事業部

 マウンター技術部ソフト開発グループ



MDOC-SOFT50033

9/29



図 4.1.1.2.[段取り]-[ユーティリティ] “次回はんだ供給”ボタン



4.1.2.

4.1.2.4.1.2.

4.1.2. フィードバックモード

フィードバックモードフィードバックモード

フィードバックモード





フィードバックモードは、復路印刷後に毎回 “ローリング幅測定センサー”でマスク上のローリング幅

を測定し、基板データの「目標ローリング幅 (mm)」から減少した量を自動供給し、ローリング幅を一定

に保つモードです。供給量は、「目標ローリング幅 (mm)」まで必要な体積を自動計算し、供給時間に

換算します。



本モードでの自動運転/ローリング動作中のはんだ供給動作は、以下の条件のいずれかを満たした

時に実施されます。また、本モードでも、はんだ供給動作は、他の動作（搬送動作、マーク認識処理）と

同時に進行するため、生産時におけるタクトロスを最小限にします。

条件

条件条件

条件 1

1 往路印刷を実施した後で、かつ、ローリング幅測定結果から算出された供給時間が「最

小供給時間 (msec)」を超えた時。

条件

条件条件

条件 2

2 往路印刷を実施した後で、かつ、ローリング幅測定結果が（基板データの「目標ローリ

ング幅 (mm)」－1 ㎜）を下回った時。





  

ヤマハ発動機株式会社IM 事業部

 マウンター技術部ソフト開発グループ



MDOC-SOFT50033

10/29

4.2.

4.2.4.2.

4.2. その

そのその

その他

他他

他の

のの

の動作

動作動作

動作





4.2.1.

4.2.1.4.2.1.

4.2.1. はんだ

はんだはんだ

はんだ切

切切

切れ

れれ

れ予告

予告予告

予告/

/警告機能

警告機能警告機能

警告機能





本機能は、はんだ残量検出センサーがはんだシリンジの残量が少なくなった事を検知した場合、ス

テータスエリアに「はんだ切れ」と警告表示し、表示灯を黄色点滅させ、オペレータへ新しいはんだシリ

ンジの準備を促す機能です。



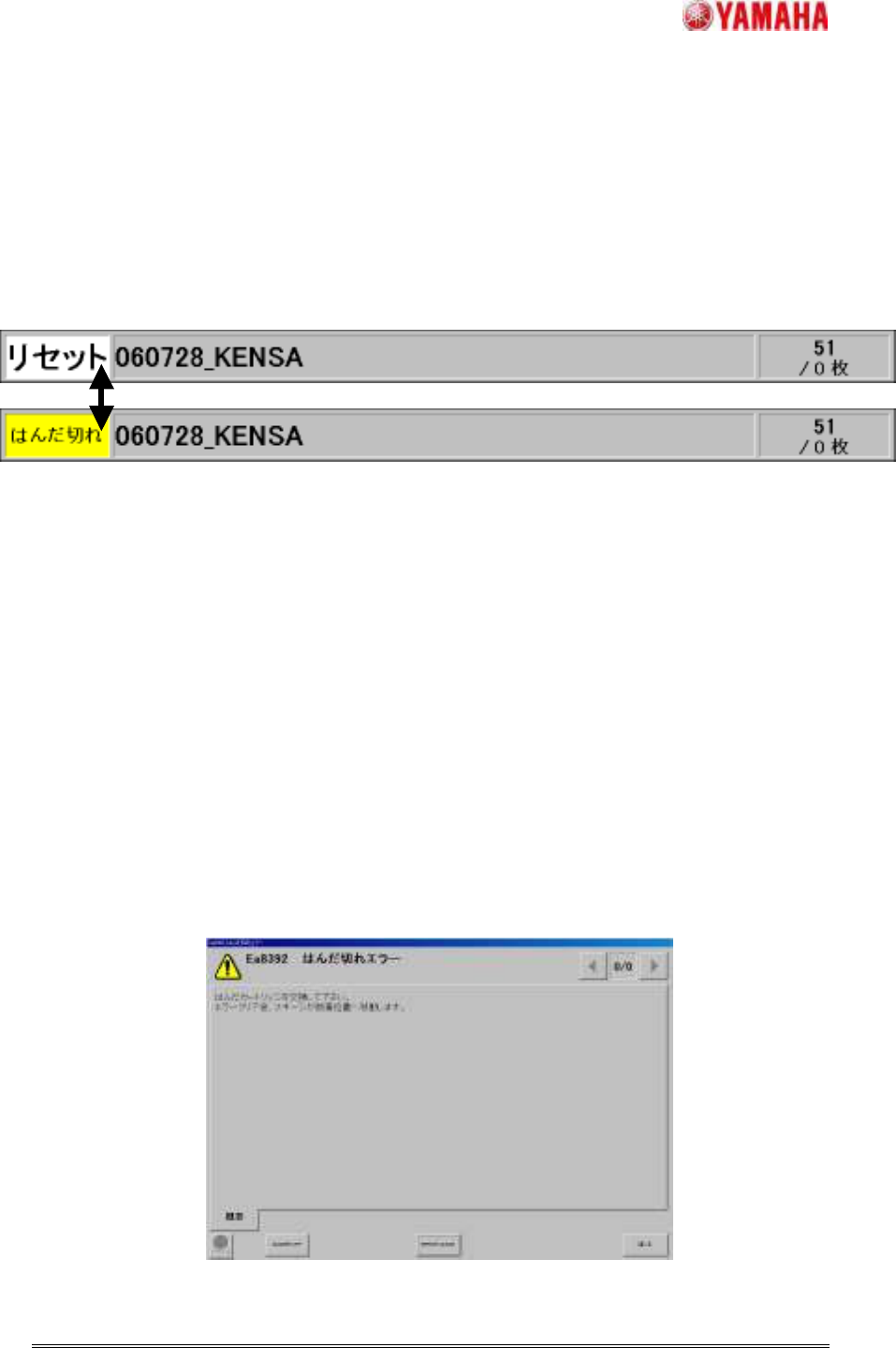

図 4.2.1.1. はんだ切れ時のステータスエリア







警告表示後は、マシンデータで設定した「警告後の供給時間 (msec)」分はんだを吐出するまで自動

運転を継続することが可能ですので、その間に新しいシリンジを準備ください。

警告表示後のはんだ供給時間の合計が「警告後の供給時間 (msec)」を超えた後、「Ea8392 はんだ

切れエラー(図 4.2.1.2.)」が表示され、マシンが停止します。

例えば、「警告後の供給時間 (msec)」が 10000msec の場合、2000msec はんだを供給したとすると、

残り 8000msec 供給可能です。さらに 2000msec の供給を 4 回行った場合、5 回目の吐出時に印刷した

基板が搬出された後に「Ea8392 はんだ切れエラー」が表示され、マシンが停止します。上記エラーメッ

セージをクリアすると、スキージが脱着位置へ移動します。「Ea8393 はんだカートリッジを交換して下さ

い(図 4.2.1.3.)」という要求メッセージが表示されますので、メッセージの指示に従いはんだシリンジを交

換し、自動運転を再開してください。

※ シリンジを交換しない限り、再度シリンジ交換を促すメッセージを発し、自動運転を再開する事

が出来ません。



図 4.2.1.2. 「Ea8392 はんだ切れエラー」メッセージ
