OM-1605
6-22
6. スプライシング
6.7.3 テープつなぎ手順(24mm 以上用:FC24QE)
ノート
はく離紙に黒色テープが残る場合は、はく離紙を元に戻し、テー
プを押付けてから、再度はく離紙をはがしてください。

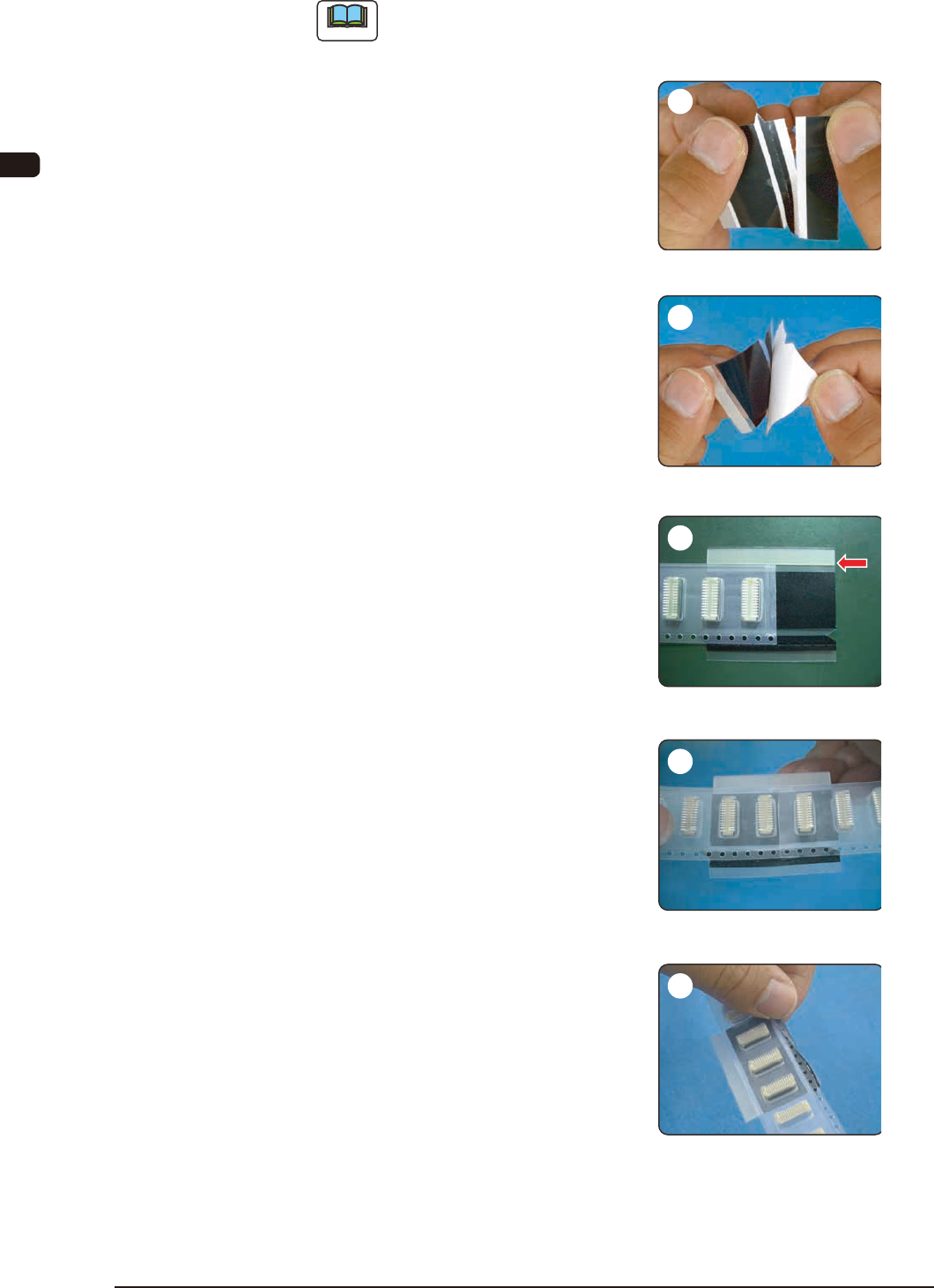

スプライシングテープを上記のミシ
ン目に沿って切取ります。
スプライシングテープの白いはく離
紙をはがします。
新テープのカバーテープ面を先にス
プライシングテープに貼付けます。
基準ガイドにキャリアテープの送り
穴と反対側の端面を合せ、継ぎ目が
中央になるように貼付けます。
フィーダ側テープのカバーテープ面
を貼付けます。
基準ガイドに送り穴と反対側の端面
を合せ、新しいテープとの継ぎ目に
隙間ができないように貼付けます。
ミシン目に沿ってスプライシング
テープを折曲げ、キャリアテープの
送り穴端面に貼付けます。
スプライシングテープをしっかり密
着させるため、透明フィルムの上か
ら全体的に押付けるようにこすって
ください。
0906-002
1
2
3
4
5
OM-1605
6-23
6. スプライシング
透明フィルムをはがします。
①で切離したスプライシングテープ
の白いはく離紙をはがします。
カバーテープの反対側の面 ( エンボ
スの底面 ) につなぎ位置をセンタに
して貼付けます。
透明フィルムをはがします。
カバーテープ面およびキャリアテー
プ面にスプライシングテープが確実
に接着されているのを確認してくだ
さい。
しっかりつながっていれば終了で
す。
0906-002
6
7
8
9
10
OM-1605
6-24
6. スプライシング
0906-002
6.7.4 注意事項
(1)キャリアテープ切断時および接合時は部品の送りピッチがずれない
ようにしてください。
ピッチがずれた状態でつなぐと、吸着エラーが発生します。
(2)継ぎ目でキャリアテープの隙間や重なり、ずれなどが発生しないよ
うにカットしてつないでください。
テープカットは長手方向に対して 90°で、かつ送り穴の位置に対し
て同じ位置で切断してください。
隙間や重なり、ずれなどがあると送り不良が発生します。
隙間
重なり
ずれ
