OM-1605 2-25 2. テープの取付けおよび取外し方法 • 24mm 幅テープ使用時 手順 (1) 固定ネジ（皿ネジ）を取外し、固定ネジ収納部に取付ける。 固定ネジ （皿ネジ） 固定ネジ （皿ネジ） 収納 固定ネジ収納部 FB33 0906-002
OM-1605
2-24
2. テープの取付けおよび取外し方法
(2) 補助差サプレッサ収納部に取付けられている固定ネジ（なべ小ネジ）
を取外してテープガイドに取付け、エンボスポケット幅に合せてテー
プガイド幅を調整する。
テープガイドの取付け方法については、“2.5 テープガイドと補助サプ
レッサ”を参照してください。
固定ネジ
（なべ小ネジ）
皿小ネジ
ノート
補助サプレッサ収納部
固定ネジ
（なべ小ネジ）
テープガイド
FB32
ノート
テープガイド固定用なべ小ネジの間にあるプレート固定用皿ネジは
取外さないようにしてください。
1002-003
OM-1605
2-25
2. テープの取付けおよび取外し方法
•

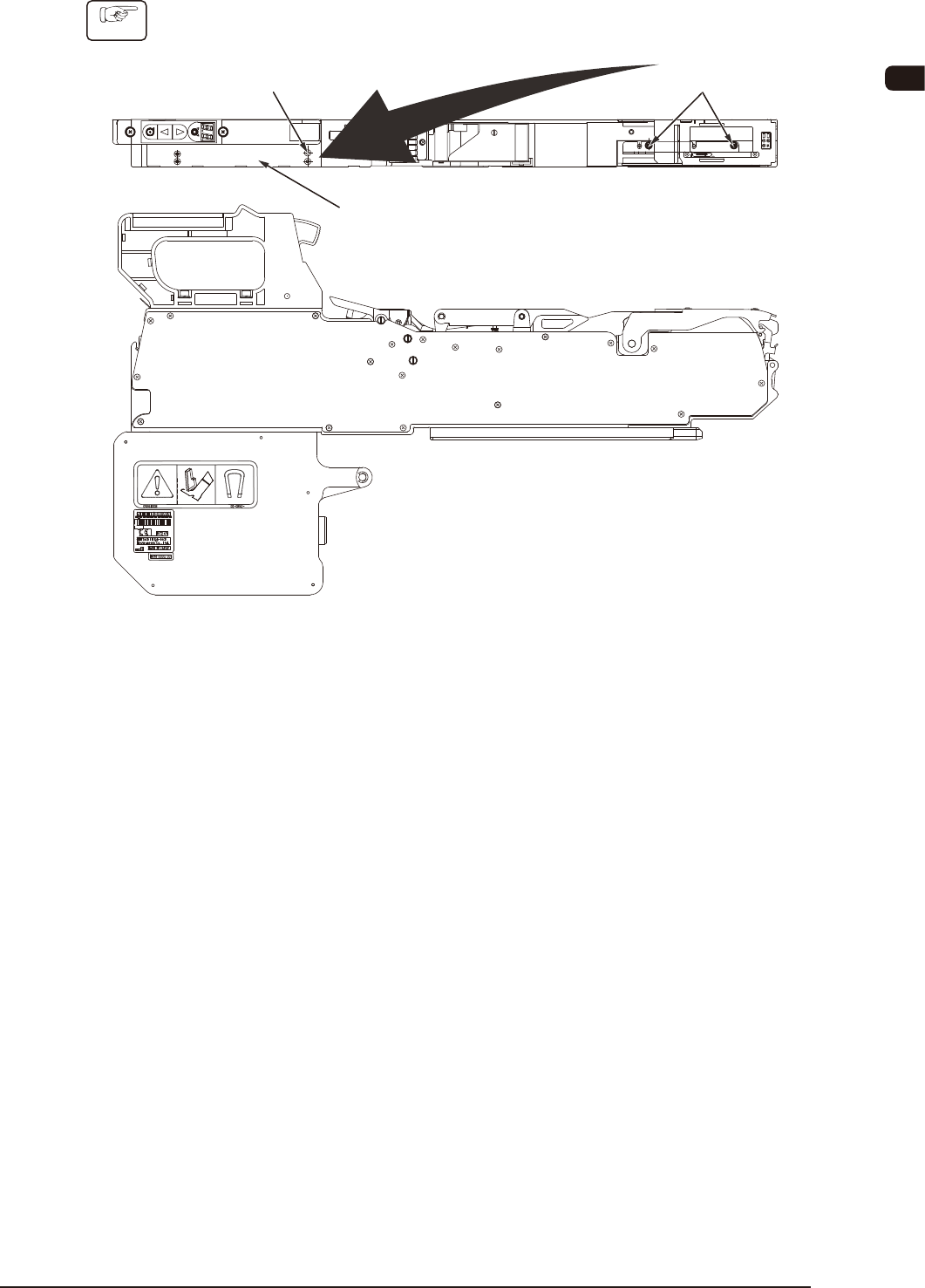

24mm 幅テープ使用時
手順
(1) 固定ネジ（皿ネジ）を取外し、固定ネジ収納部に取付ける。
固定ネジ
（皿ネジ）
固定ネジ
（皿ネジ）
収納
固定ネジ収納部
FB33
0906-002
OM-1605
2-26
2. テープの取付けおよび取外し方法

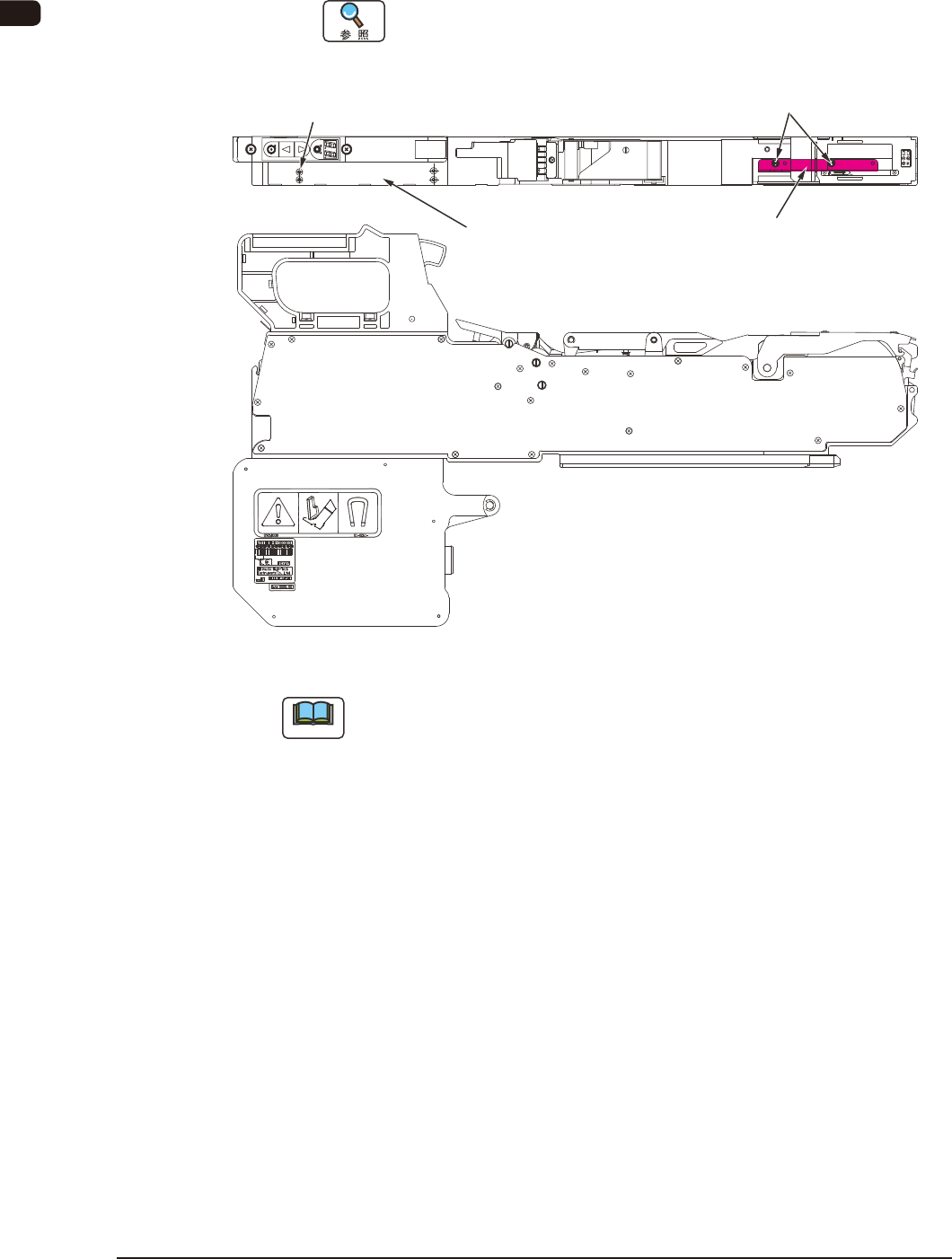

(2) 固定ネジ収納部に取付けられている固定ネジ（なべ小ネジ）を取外
してテープガイドに取付け、エンボスポケット幅に合せてテープガ
イド幅を調整する。
テープガイドの取付け方法については、“2.4.1 テープガイドの説明と補
助サプレッサ”を参照してください。
テープガイド
固定ネジ収納部
固定ネジ
（なべ小ネジ）
固定ネジ
（なべ小ネジ）
FB34
ノート
32 mm 幅テープにはテープガイドは対応しておりません。
32 mm 幅テープ使用時にはテープガイドを必ず取外して使用してくださ
い。
0906-002
