OM-1605 2-8 2. テープの取付けおよび取外し方法 (11) サプレッサを下げたまま、フロントフックの上部を押し、サプレッ サを固定する。 サプレッサをフロントフックで固定する フロントフック FB11 通知 フロントフックでサプレッサを確実にロックしてくださ い。 サプレッサが浮き上がった状態でテープフィーダを使用す ると、装置 (SIGMA-G 4 /G 5 ) の破損や吸着不良の原因となり ます。 091 1-003
OM-1605
2-7
2. テープの取付けおよび取外し方法
(7) テープ送り穴がスプロケットのピンに合うように、キャリアテープ
をシュート部に取付ける。
(8) キャリアテープ上のチップ部品が散乱していないことを確認する。
(9) 静かにサプレッサを下げる。
サプレッサがシュートなどに乗上げないように、サプレッサを押下
げてください。
(10) はく離部でカバーテープやチップ部品が挟まれていないことを確認
する。

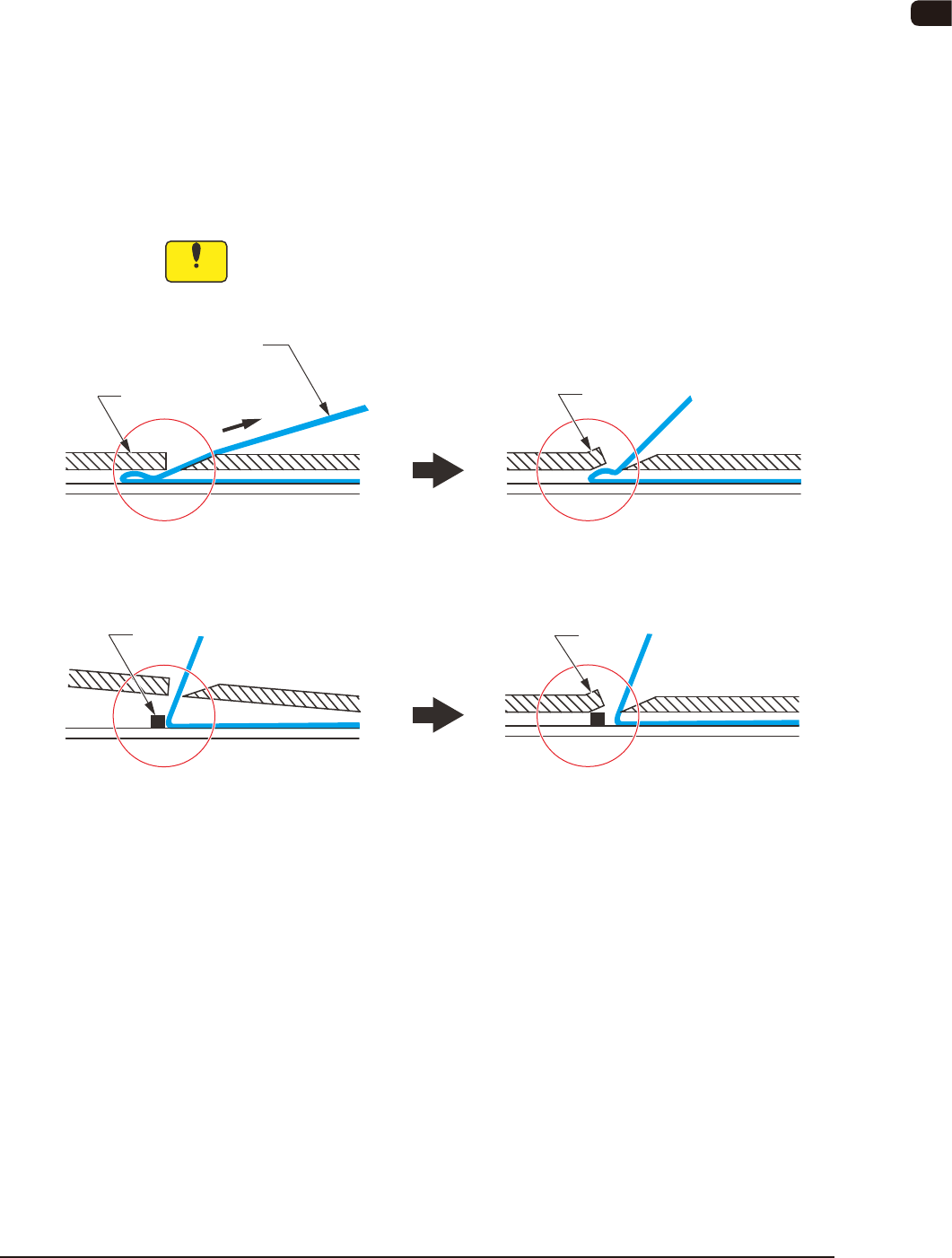

注 意
カバーテープやチップ部品などがサプレッサに挟まれた状態で作業する
とはく離部が変形し、吸着不良の原因となります。
挟まれた場合は、無理に引抜かずにサプレッサを持上げてください。
カバーテープがサプレッサに
挟まれたまま作業をすると・・・
はく離部の変形が発生するおそれが
あります。
キャリアテープ上面に異物が乗ったまま
サプレッサを下げると・・・
はく離部の変形が発生するおそれが
あります。
変 形
カバーテープ
サプレッサ
変 形
異 物
FB10
0906-002
OM-1605
2-8
2. テープの取付けおよび取外し方法
(11) サプレッサを下げたまま、フロントフックの上部を押し、サプレッ
サを固定する。
サプレッサをフロントフックで固定する
フロントフック
FB11
通知
フロントフックでサプレッサを確実にロックしてくださ
い。
サプレッサが浮き上がった状態でテープフィーダを使用す
ると、装置 (SIGMA-G4/G5) の破損や吸着不良の原因となり
ます。
0911-003
OM-1605
2-9
2. テープの取付けおよび取外し方法
(12) テープのはみ出し量が 5 ～ 10 mm となるように、ハサミでカットする。
注 意
指を切断しないようなハサミを使用し、テープは 1 枚ずつカットし
てください。
テープ
5 ～ 10 mm
FB12
また、幅広エンボステープの場合は、エンボス部をさけてカットし
てください。
ここでカットしてください。
FB13
注 意
テープをカットする時には、先端を折曲げないでください。
装置 (SIGMA-G4/G5) に取付けてあるカッタでテープが正しくカット
できないおそれがあります。
折曲げ
FB14
0911-003
