OM-1605
2-12
2. テープの取付けおよび取外し方法
1002-001
2.2 カバーテープのテンション緩め手順
カバーテープの巻取り経路内にスプライシングテープなどの継ぎ目があ
る場合、カバーテープのテンションが長時間かかると、スプライシング
テープの継ぎ目がズレてカバーテープがはがれやすくなるため以下の手
順にてカバーテープのテンションを緩めてください。
①テンションレバーのローラ部を押さえる ②巻取り解除レバーを押し、テープを戻す
③テープが戻り始めたら、テンションレバーを戻す
FB15-1
手順
(1) テンションレバーのローラ部 ( 後方 ) を上から指で軽く押える。
(2) 巻取り解除レバーを押し下げ、巻取ったカバーテープを戻す。
(3) カバーテープが緩み過ぎないように、テンションレバーの押えを戻
しながらカバーテープを戻す。
OM-1605
2-13
2. テープの取付けおよび取外し方法
2.2.1 カバーテープのテンション緩め後の確認と注意点
カバーテープが緩み過ぎていないか以下を確認してください。
•
テンションレバーの位置の確認
カバーテープのテンションを緩めた後はテンションレバーの角度が水
平になっていることを確認してください。
カバーテープのテンションが張った状態 カバーテープのテンションが緩んだ状態
緩め作業後
FB15-2
•
サプレッサ上部のカバーテープの状態確認
カバーテープが緩み過ぎてサプレッサ上部にカバーテープが浮いてい
ないか確認してください。
注 意
カバーテープを緩め過ぎたままテープフィーダを本体装置に装着すると
カバーテープとヘッドが接触し動作不良を起こす可能性があります。
NG状態:テンションを緩め過ぎて
カバーテープが浮いている
OK状態:テンションを緩めた後
テープが浮いていない
FB15-3
1002-001
OM-1605
2-14
2. テープの取付けおよび取外し方法

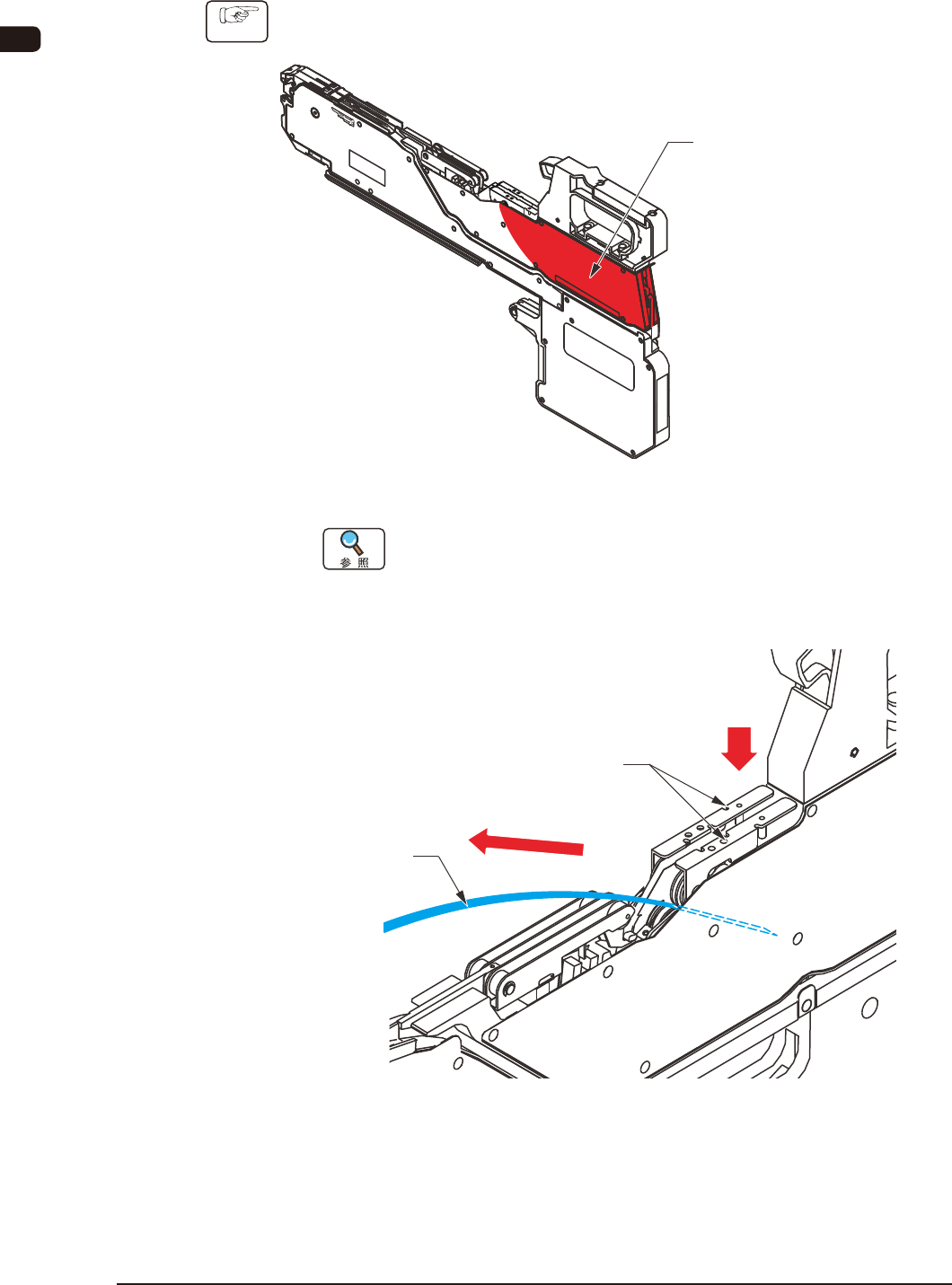

2.3 紙およびエンボステープの取外し手順
手順
(1) カバーテープ収納部からカバーテープを取出す。
カバーテープ収納部
FB16
カバーテープの取出しについては、“2.4 カバーテープの取出し”
を参照してください。
(2) カバーテープ巻取り解除レバーを押下げ、カバーテープを取外す。
カ
バーテープ
カバーテープ巻取り解除レバー
FB17
(3) サプレッサの先端を指で軽く押さえながら、先端フックの下部を押
して、サプレッサを持上げる。
