OM-1605 2-29 2. テープの取付けおよび取外し方法 注 意 マグネットプレートがカバーからはみださないように、FB39 を参 考にしての表裏を間違えないように収納してください。 正：マグネットプレートがカバー 内に収納されている。 誤：マグネットプレートがカバー からはみ出している。 0906-002
OM-1605
2-28
2. テープの取付けおよび取外し方法
2.7 8mm 用マグネットプレートの取扱い
8 mm デュアルフィーダでは、チップ部品の吸着姿勢を安定させるために、
マグネットプレートをシュート部に取付けます。
ただし、チップ部品の種類、大きさ、材質などによって磁気吸引力の効果
に差があります。
また、チップ部品によっては磁気が部品特性や、チップ部品の吸着姿勢に
悪影響をおよぼす可能性があります。
ノート
影響をご確認のうえ、悪影響がある場合には、マグネットプレートを取
外してご使用ください。
2.7.1 8mm 用マグネットプレートの取外し方法
手順
(1) 固定ネジ ( なべ小ネジ ) を緩めてマグネットプレートを取外し、マ
グネットプレート収納部に取付ける。
マグネットプレート
固定ネジ
（なべ小ネジ）
マグネットプレート
固定ネジ
（なべ小ネジ）
収納(対面も収納部有り)
マグネットプレート収納部

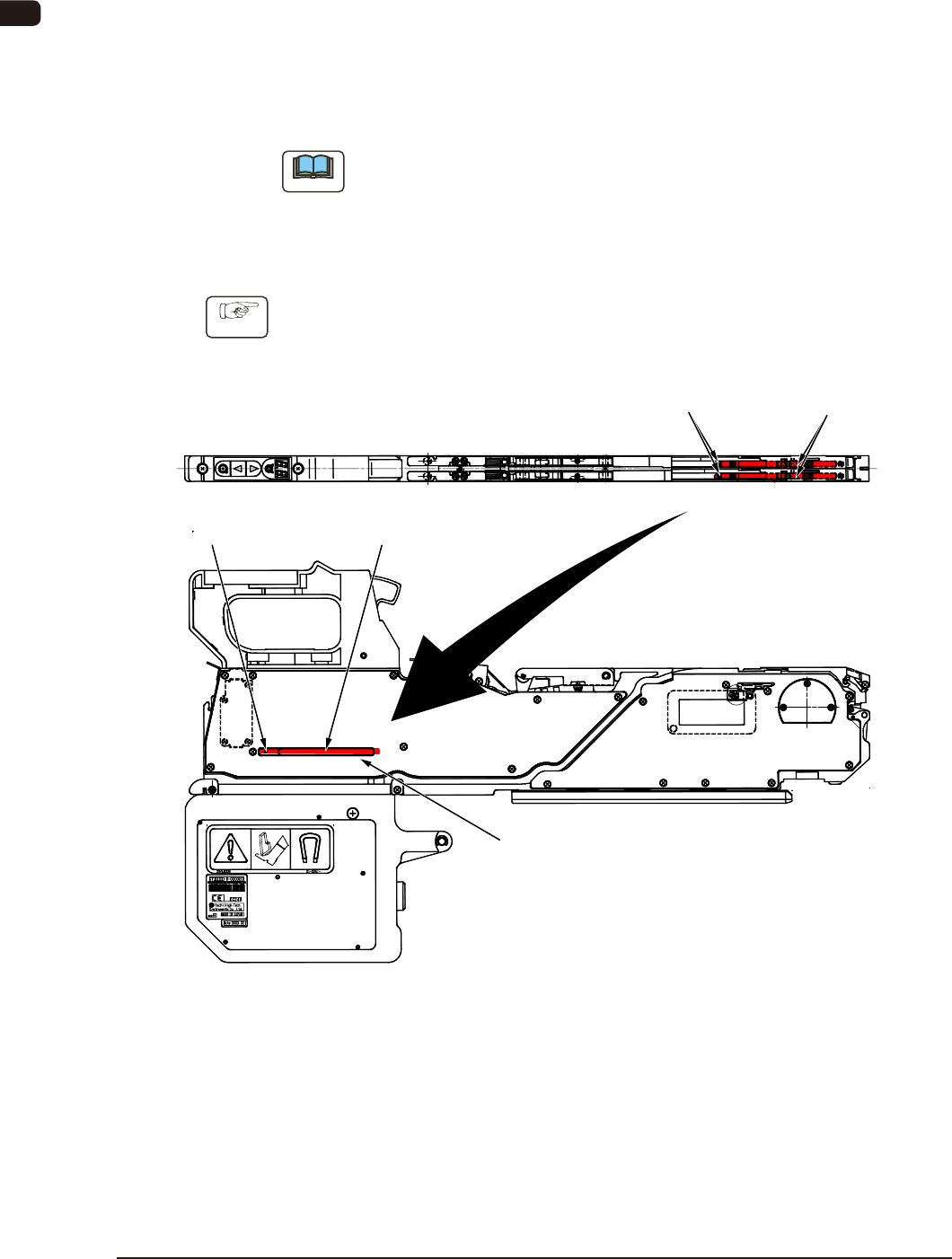

FB38
1002-003
OM-1605
2-29
2. テープの取付けおよび取外し方法
注 意
マグネットプレートがカバーからはみださないように、FB39 を参
考にしての表裏を間違えないように収納してください。
正：マグネットプレートがカバー
内に収納されている。
誤：マグネットプレートがカバー
からはみ出している。
0906-002
OM-1605
2-30
2. テープの取付けおよび取外し方法
2.7.2 8mm 用マグネットプレートの取付け方法
手順
（1） 固定ネジ ( なべ小ネジ ) を緩めてマグネットプレートを取外し、
シュート部に取付ける。
注 意
(a) シュート溝内に異物がないことを確認してください。
(b)0.1 ～ 0.5mm の板 ( シックネスゲージ、紙など ) をシュート
壁とマグネットプレートの間に挟んでから、固定ネジを締め付
けてください。
FB40
1002-003
マグネットプレート
固定ネジ
（なべ小ネジ）
0.1 mm～0.5 mmの板
（シックネスゲージ、紙など）
マグネットプレート
固定ネジ
（なべ小ネジ）
マグネットプレート収納部
シュート部
