OM-1605
2-21
2. テープの取付けおよび取外し方法

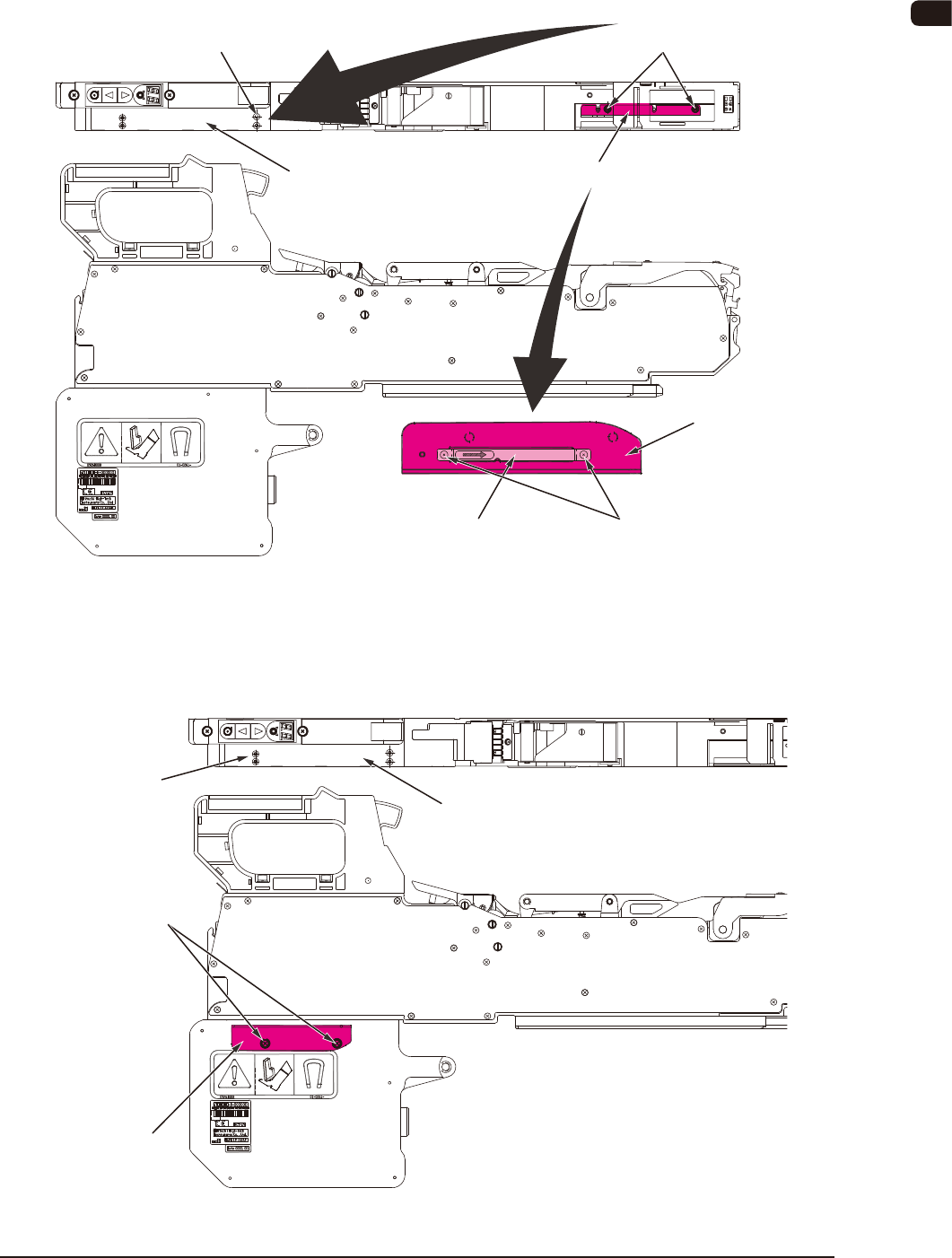

(2) 固定ネジ ( 皿ネジ ) を緩めてテープガイドを取外し、(1) で取外した
補助サプレッサをテープガイドに取付け、固定ねじ ( 皿ネジ ) を固
定ネジ収納部に取付ける。
テープガイド
固定ネジ
（皿ネジ）
固定ネジ
（皿ネジ）
補助サプレッサ
固定ネジ
（なべ小ネジ）
テープガイド
収納
固定ネジ収納部
FB26
(5) 固定ネジ ( なべ小ネジ ) を固定ネジ収納部から取外し、補助サプレッ
サを取付けたテープガイドを、テープガイド収納部に取付ける。
テープガイド
固定ネジ収納部
固定ネジ
（なべ小ネジ）
固定ネジ
（なべ小ネジ）
FB27
0906-002
OM-1605
2-22
2. テープの取付けおよび取外し方法
•
56mm 幅テープ使用時
手順
(1) 精密ドライバで固定ネジ ( なべ小ネジ ) を緩めて、補助サプレッサ
を取外し、補助サプレッサ収納部に取付ける。
補助サプレッサ収納部
収納
補助サプレッサ
補助サプレッサ
固定ネジ
（なべ小ネジ）
固定ネジ
（なべ小ネジ）
FB28
(2) 固定ネジ ( なべ小ネジ ) を緩めて、部品転落防止カバーを取外す。
部品転落防止カバー
部品転落防止カバー
固定ネジ
（なべ小ネジ）
SECT A-A
A
A
FB29
0906-002
OM-1605
2-23
2. テープの取付けおよび取外し方法
(3) 固定ネジ ( 六角ボルト ) を緩めて、テープガイド ASSY を移動させる。
テープガイドASSY
固定ネジ
（六角ボルト）
SECT A-A
FB30
ノート
(a) 使用していないテープガイドと補助サプレッサは、紛失しないよう、
テープフィーダの各収納部に取付けておいてください。
(b) GT-12162、GD-12162 で 12 mm 幅、GT-24322、GD-24322 で 24 mm 幅、
GT-44562、GD-44562 で 44 mm 幅のテープを使用する場合は、 逆の
手順で元に戻します。
このとき、テープガイドの固定ネジ締付けトルクは 0.59 N･m (6.0
kgf･cm)
±
10% としてください。
2.5.3 テープ片落ち発生時のテープガイド取付方法
•
12mm 幅、16mm 幅テープ使用時
手順
(1) 固定ネジ（皿ネジ）を取外し、補助サプレッサ収納部に取付ける。
補助サプレッサ収納部
収納
テープガイド
固定ネジ
（皿ネジ）
固定ネジ
（皿ネジ）
FB31
1002-003
