OM-1605 4-16 4. 操作パネル 0906-001
OM-1605
4-15
4. 操作パネル

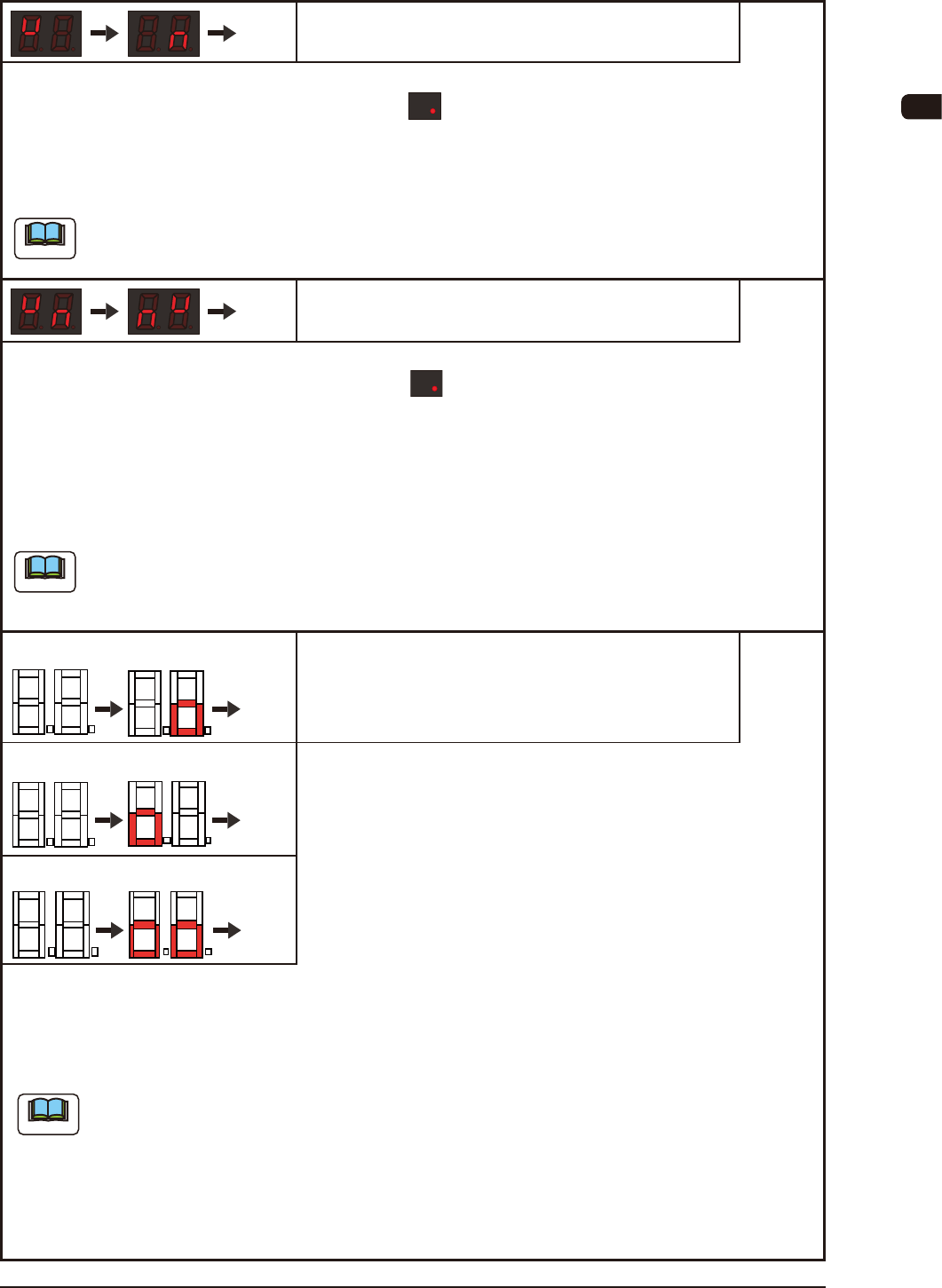

スプライシング予告のレーンは、ドット表示 で案内されます。
部品残数の計数により、補給部品のスプライシングのタイミングを知らせる予告案内です。
スプライシングの準備着手を促す最初の案内で、該当レーンからの部品の吸着は報知後も継
続して行われます。
スプライシング予告
繰返し
スプライシング停止のレーンは ､ ドット表示 で案内されます。
部品残量の計数に基づき、第 2 段階としてスプライシングに必要なテープのテープエンドを
確保した状態で、そのレーンからの部品取出しを中止する “ スプライシング停止” 状態に移
行したことを示します。
部品補給作業の準備を促すスプライシング予告案内を報知後、そのまま継続してしまうと、
使用リールのテープエンドがフィーダ内部に潜り込んでしまって、スプライシングができな
くなります。
スプライシング停止
繰返し
4.3.3 スプライシング案内
ノート
ノート
0906-002
はく離したカバーテープの収納部が満杯に近づいたことを知らせる予告案内です。
予告案内されたレーンのカバーテープ収納蓋を開いて、カバーテープの回収をしてください。
回収をせずに放置した場合、やがて、収納蓋が開いて、カバーテープが溢れます。
次のようなケースでは、カバーテープ満杯予告検出処理手法の関係で、予告が正しくできな
い場合があります。
•
テープ送り速度を減速設定している場合
•
送りピッチ量が小さい場合
•
カバーテープのはく離強度が大きい場合
•
カバーテープの粘着性が大きい場合
カバーテープ収納部満杯予告
ノート
レーン 1 満杯予約
繰返し
繰返し
繰返し
レーン 2 満杯予約
レーン 1&2 満杯予約
OM-1605
4-16
4. 操作パネル
0906-001
OM-1605
5-1
5. チップ部品の吸着位置合せ
0906-002
5. チップ部品の吸着位置合せ
チップ部品を正しく吸着させるために、チップ部品センタと吸着位置を合
せます。
サプレッサに部品センタセット位置がマーキングされています。
また、吸着位置は送りピッチによって異なります。
注 意
チップ部品センタと吸着位置を合せないと、正しく吸着が行えません。
テープの送り操作については、“4.2.4 最小ピッチ送り操作”を参照し
てください。
サプレッサ
FE1
