操作手册
4-20
识别结果显示功能 4-11-3
发生「插入可能元件判定范围外(异元件)」或者「引脚矫正失败」时，显示识别结果的功能。
因上述原因造成错误发生暂停时，在暂停画面上显示「识别结果」按钮。
4-11-3-1 插入可能元件判定范围外(异元件)

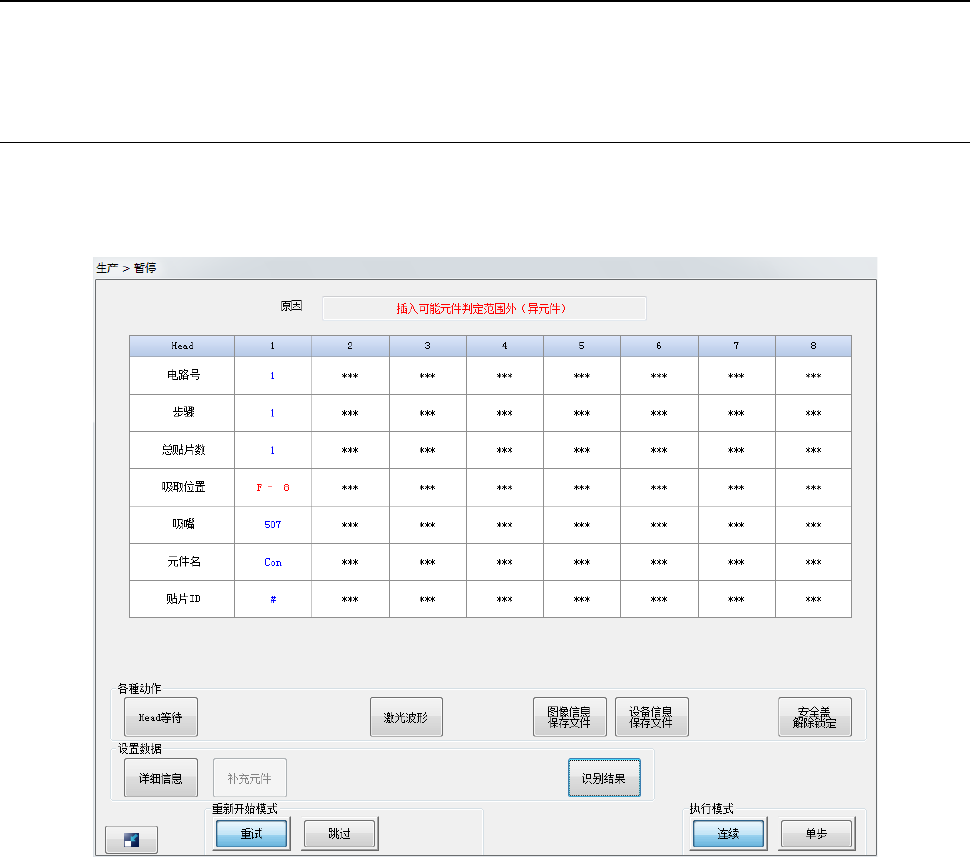

在生产程序的「元件数据（检查页面）」，插入可能元件判定所设定的元件发生错误时，暂停并显示下
图画面。
操作手册
4-21
按下识别结果按钮，则显示下图画面。
(1) 列表
显示引脚的识别信息。未进行计测的贴片头项目显示「***」。
「实测值 横」和「实测值 纵」的计测结果，如果在各判定尺寸之内则显示蓝色，在判定尺寸
之外则显示红色。
项目
内容
贴片头名（
Head
）
显示计测的贴片头。
元件名
显示元件的元件名。
通孔直径
显示元件所设定的通孔直径。
引脚直径
显示元件所设定的引脚直径。
判断宽度
显示元件所设定的引脚宽度方向的判定尺寸。
实测值 横
显示横向的激光计测结果。
判断长度
显示元件所设定的引脚长度方向的判定尺寸。
实测值 纵
显示纵向的激光计测结果。
操作手册
4-22
4-11-3-2 引脚矫正失败
在生产程序的「元件数据（检查页面）」， 进行引脚矫正所设定的元件矫正处理失败时，暂停并显示下
图画面。
按下识别结果按钮，则显示下图的画面。
