操作手册
3-32

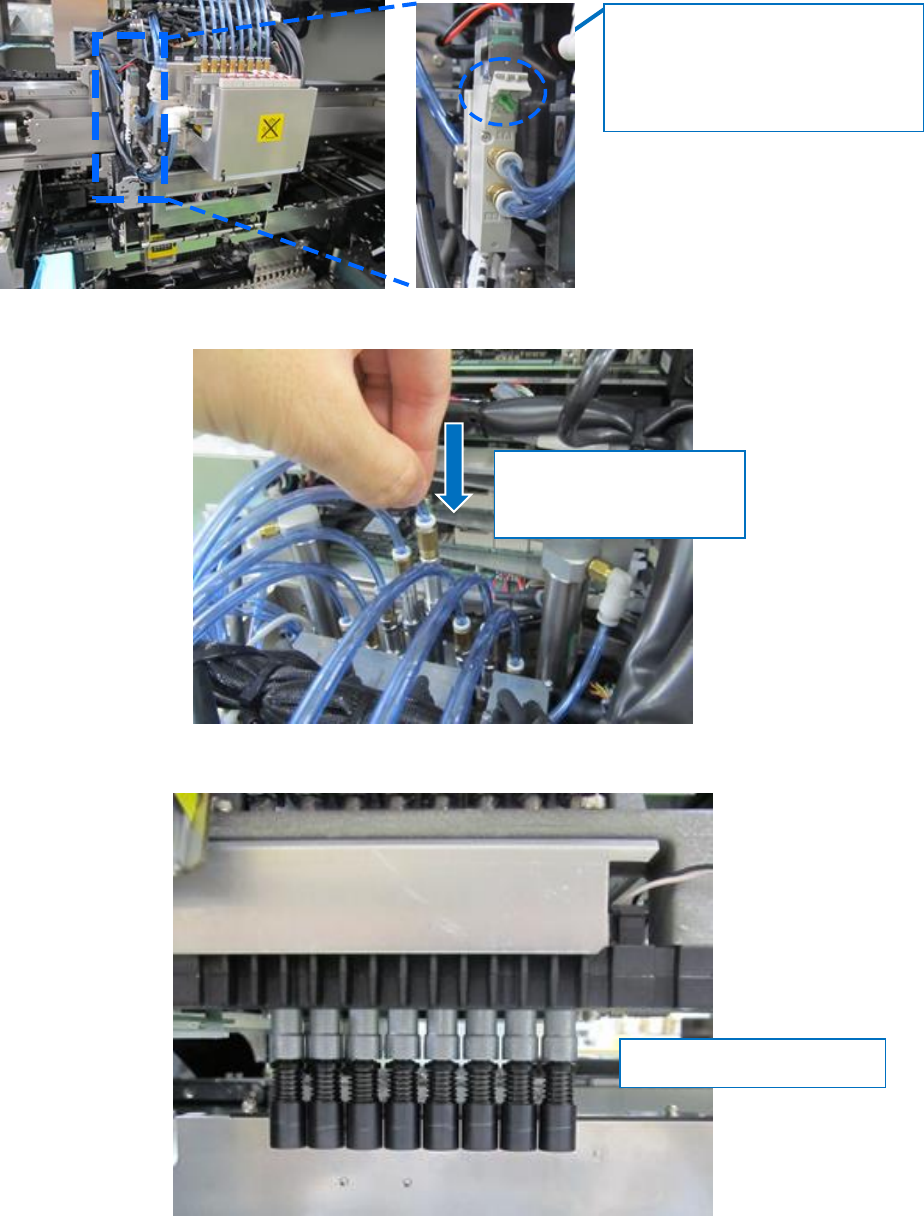

3) 请切换电磁阀的开关，降下释放杆。
请将各轴下降至最下部的位置。
朝前拉就能打开盖罩。
一边按下按钮一边顺时针旋转可
以锁紧。
请按入。
请不要朝上提拉。
全部贴片头轴降下的状态。
操作手册
3-33

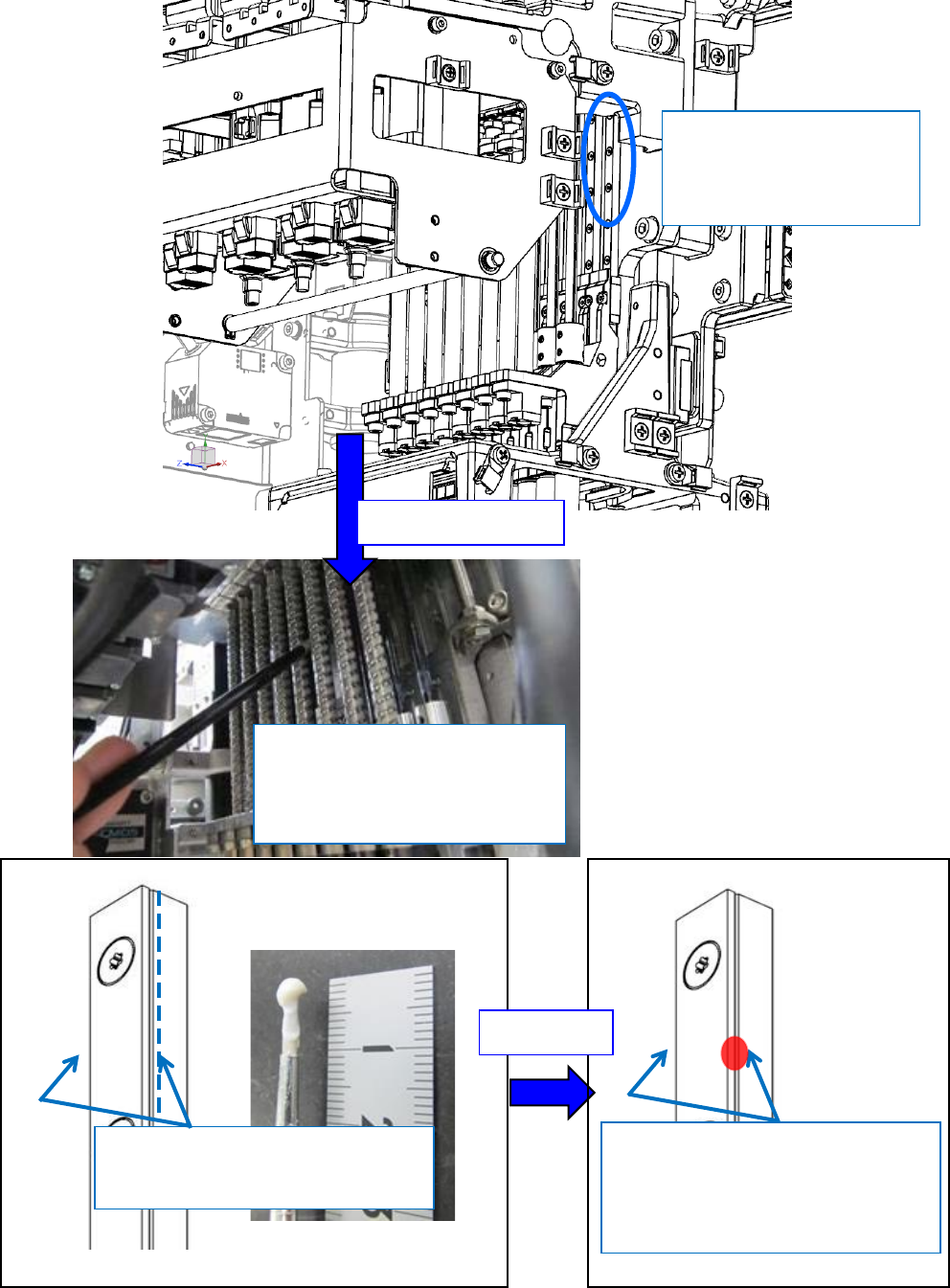

4) 请将润滑油涂抹在各轴导轨的上侧。不要将润滑油涂抹在正面，应涂抹在两边的侧槽部。
图中仅标出了端部的贴片
头轴。润滑油涂抹的对象为
全部轴(8 轴)。
不能横向涂抹(笔伸不进去)，涂 抹
轴部时将圆杆笔插入Z 轴的滚轴丝
杆间涂抹。
也可以涂抹在两侧的各一点。
(涂抹后上下移动 Z 轴涂匀)
●涂抹量：单侧 3mm 大小左右
请涂抹在导轨的侧槽部
●涂抹量：单侧 3mm 大小左右
距离端部较远的轴
不易涂抹时
操作手册
3-34

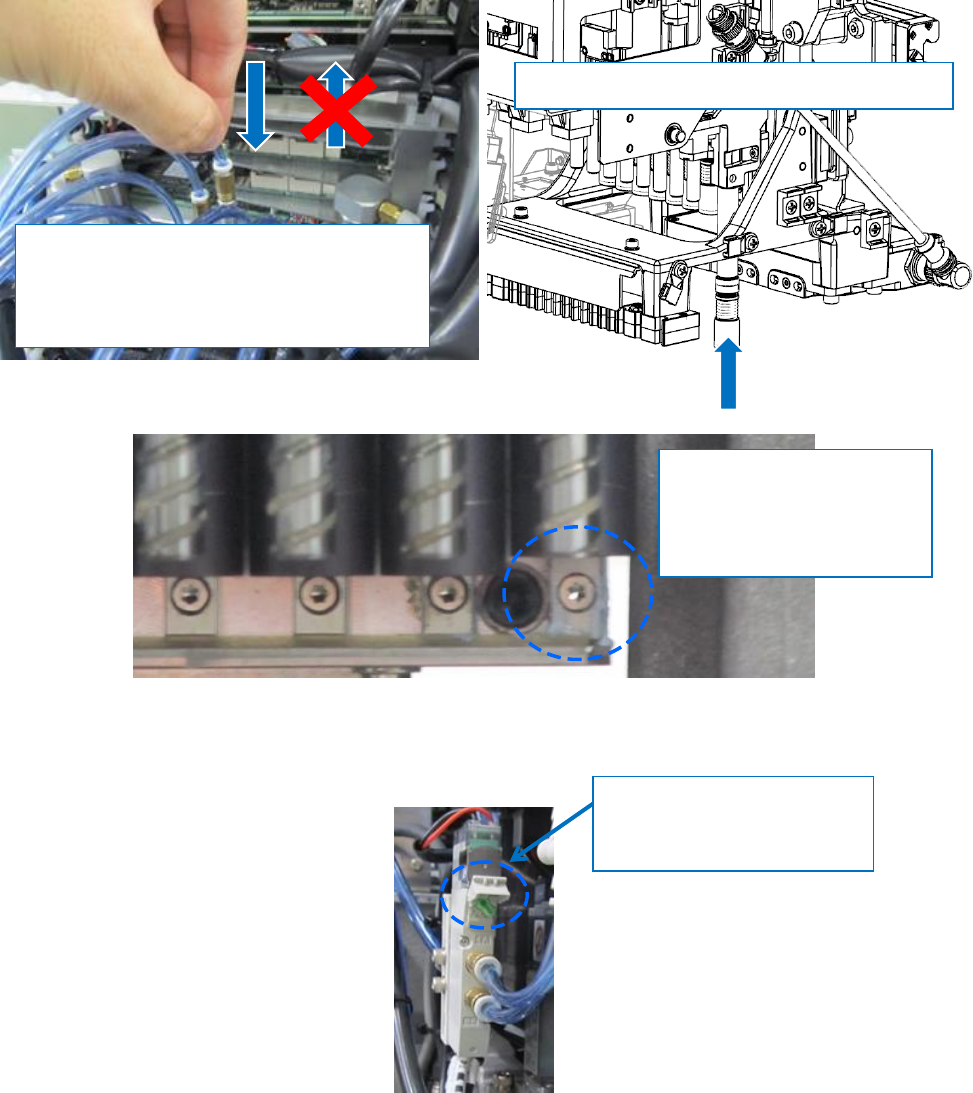

5) 在 Z 轴的上下碰触位置间往返移动 5 次左右。
上下移动时，请不要提拉空气软管侧。
请将下侧积存的润滑油轻轻擦拭干净。
6) 操作结束后，请务必解除电磁阀开关的锁紧。
逆时针旋转时可以解除锁紧，
释放杆上升。
请按入贴片头轴下侧，直至抵住上限位置。
上下动作使润滑油涂匀后，
将下侧积存的润滑油轻轻擦
拭干净。
请将空气软管按入。
当达不到下限位置时，请拉下侧
请不要将空气软管朝上方提拉
