操作手册
1-14

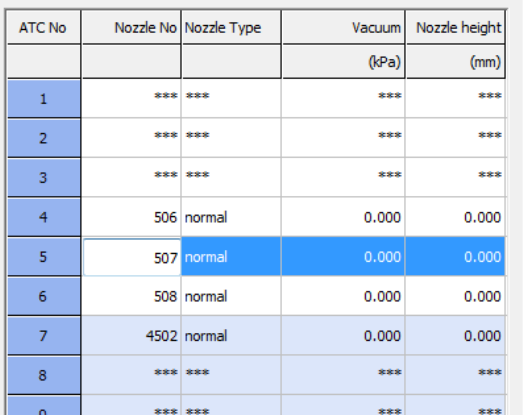

(7) 网格控制
用于处理大量的矩阵型数据。
选择要编辑的单元格后，选择的单元格会反色显示。但是无法编辑的项目不会反色显示。
操作手册
1-15

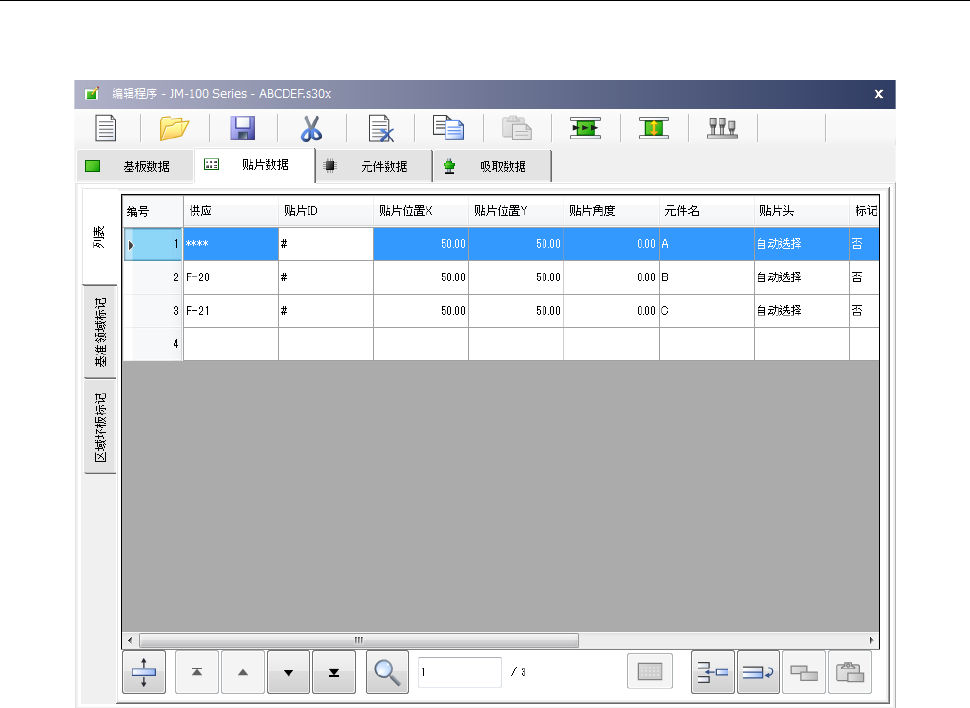

1-4-3-3 编辑方法
以下对软键盘操作([Pg Up]/[Pg Dn]，[Home]/[End]，［|←］/［→|］)进行说明。
(1) [Pg Up]/[ Pg Dn]
显示画面跨越多个画面时，按[Pg Up]键可显示下一个画面，按[Pg Dn]键可显示前一个画面。
(2) [Home] , [End]
显示画面跨越多个画面时，按[Home]键可移至行首，按[End]键可移至行末。
(3) Scroll([↑]、[↓]、[←]、[→])
在显示画面的最上部按[↑]键时，如果前一个画面有显示内容，则向下滚动一行显示。
在显示画面的最下部按[↓]键时，如果后一个画面有显示内容，则向上滚动一行显示。
在显示画面的行首按[←]键时，如果左画面有显示内容，则滚动一个单元格显示。
在显示画面的行末按[→]键时，如果右画面有显示内容，则滚动一个单元格显示。
操作手册
1-16
1-4-4 菜单、功能按钮
本机的操作画面上的可通过菜单、以及功能按钮进行操作。
1-4-4-1 功能按钮的构成
JM-100 在操作区域及信息区域除了菜单以外，还配置有功能按钮。
(1) 操作区域的功能按钮
操作区域的功能按钮配置在以下位置。
任何按钮都有可能无法通过起动中的应用程序选择。
No.
图标
名称
概要
1
简易控制 从当前起动的应用程序可运行简易控制时，进入简易控制运
行。
2
示教 从当前起动的应用程序可运行示教时，进入示教运行。
3
跟踪 从当前起动的应用程序可运行跟踪时，进入跟踪运行。
4
语言切换
可实时切换显示语言。
5
维护信息
打开元件更换信息画面。
如果有通知事项，会在图标上附带警告标记。
6
取得日志
可取得日志。
7
截取画面
可以截取现在显示的画面。
截取的图像保存在 D:/Juki/Exe/LOG/Capture/YYMMDD
文件夹中。YYMMDD 为日期。
最多可以保存
10
位，从旧画面开始删除。
8
START 按钮 在未原点复位的状态下，可以执行原点复位。
或者开始执行生产、示教等动作。
9
STOP
按钮
使生产开始、示教等动作停止。
在生产时按下 1 次则暂停，再按下 1 次结束。
