操作手册
3-28
1） 在「台架定位销」和「O 环」涂上润滑油。
1） 请在「停止挡销」上涂抹润滑油。
在接受端（停止挡块滑动部 L,R 停止挡块 L,R 的长孔部位）也涂抹润滑油。
注油项目

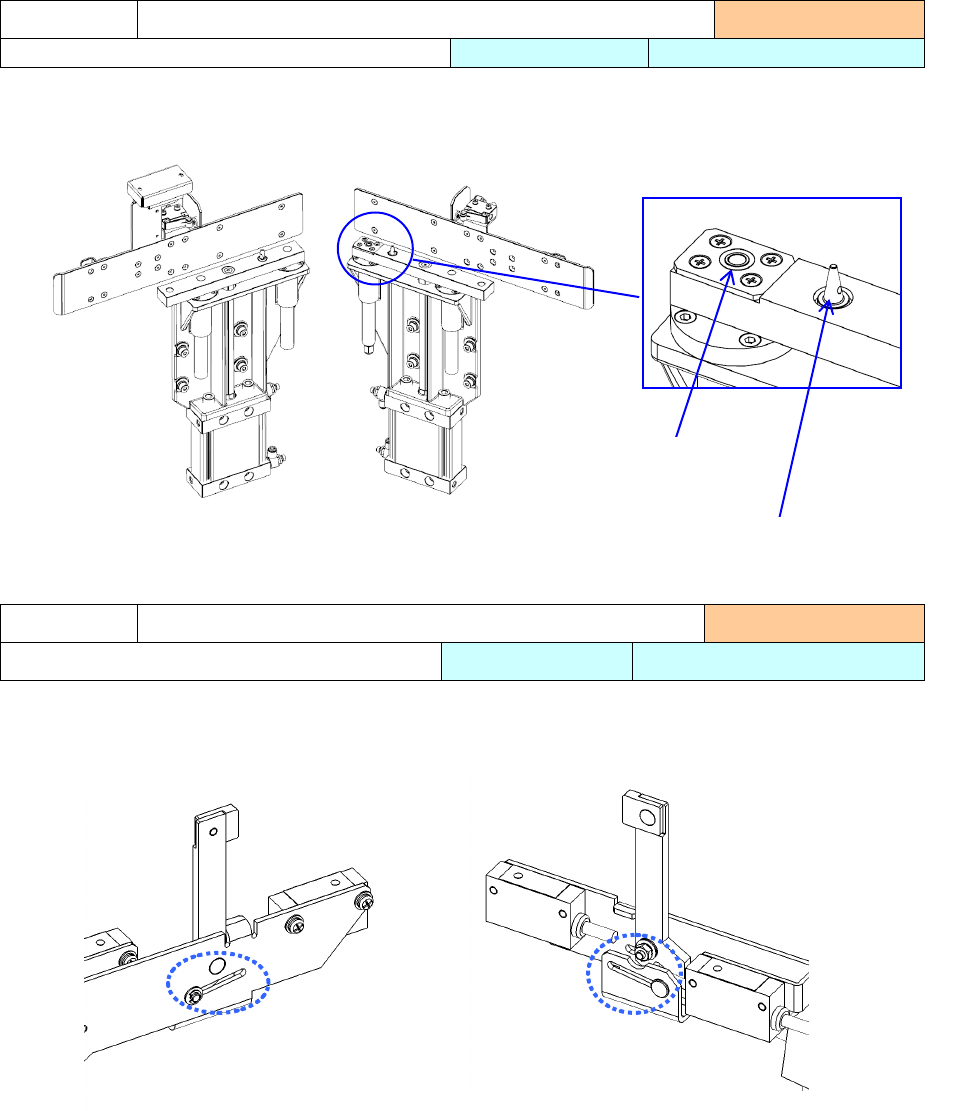

3-3-9 台架升降机
实施频度 ： 2 个月
使用工具 ： 毛刷 使用润滑油：6459 润滑油 N
注油项目
3-3-10 传送停止挡块
实施频率 ： 2 个月
使用工具：毛刷 使用润滑油 ：6459 润滑油 N
台架升降机 L 台架升降机 R
O 环
台架定位销（两侧 2 处）
操作手册
3-29
注油项目

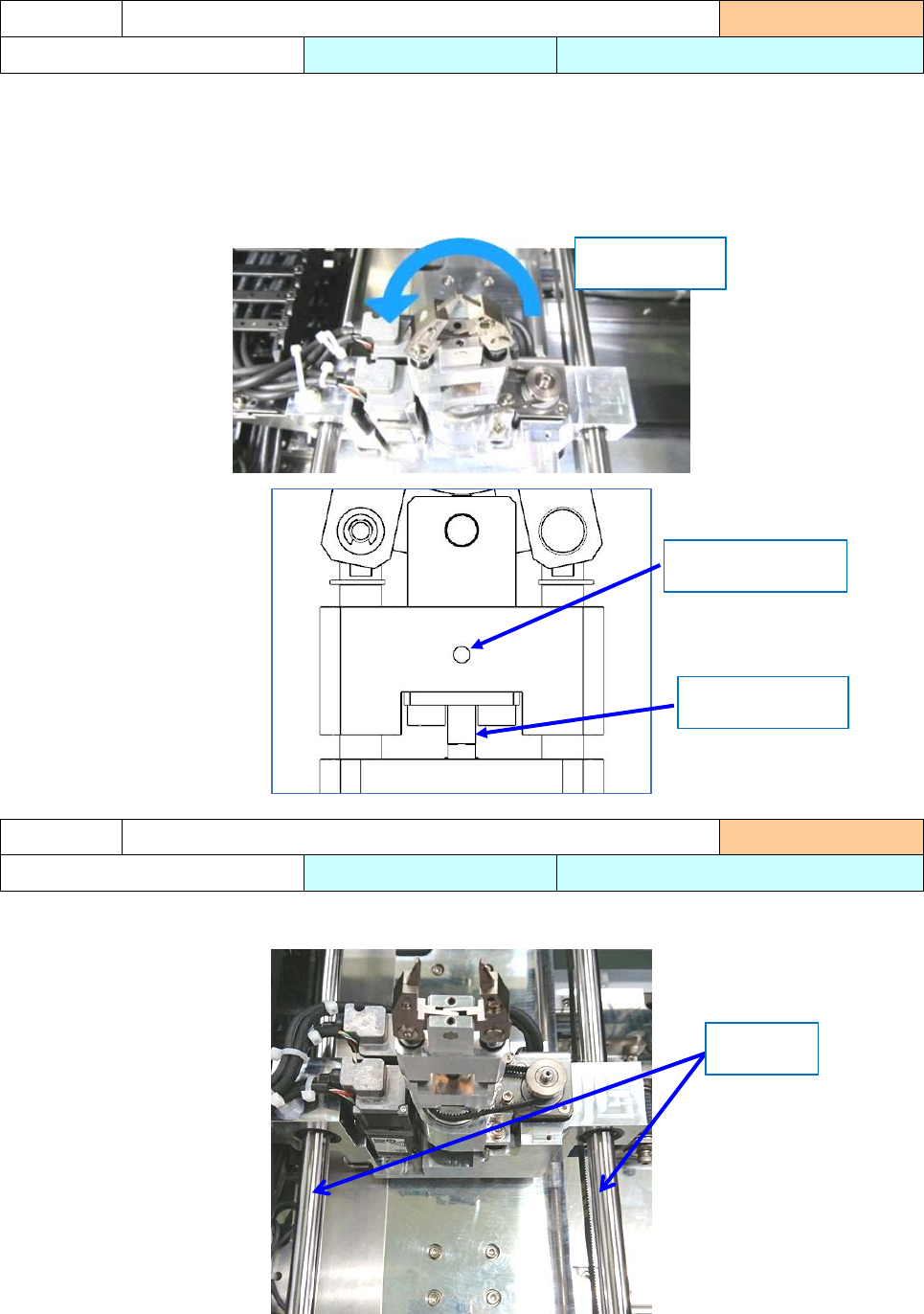

3-3-11 弯脚固定单元
实施频度 ：每月
使用工具 ：毛刷 使用润滑油：JUKI 润滑脂 B
1) 请在切断电源的状态下使弯脚固定头朝逆时针方向旋转，打开爪。
(即使爪打开也要进行旋转)
2) 请在螺杆轴部涂抹润滑脂。
3) 请从润滑脂的注入孔补充润滑脂。
注油项目
3-3-12 CY 轴
实施频度 ：每月
使用工具 ：毛刷 使用润滑油：6459 润滑脂 N
1) 请在 2 根 CY 轴的整个面上涂抹润滑脂。
逆时针旋转
螺杆轴
润滑脂注入孔
CY 轴
操作手册
3-30
注意
在操作结束后，请务必使贴片头升起气缸上升，确认各个轴也上升。否则可能
造成断裂。
1) 请从下侧将各轴推起到上限位置。
请不要提拉空气软管侧。
注油项目

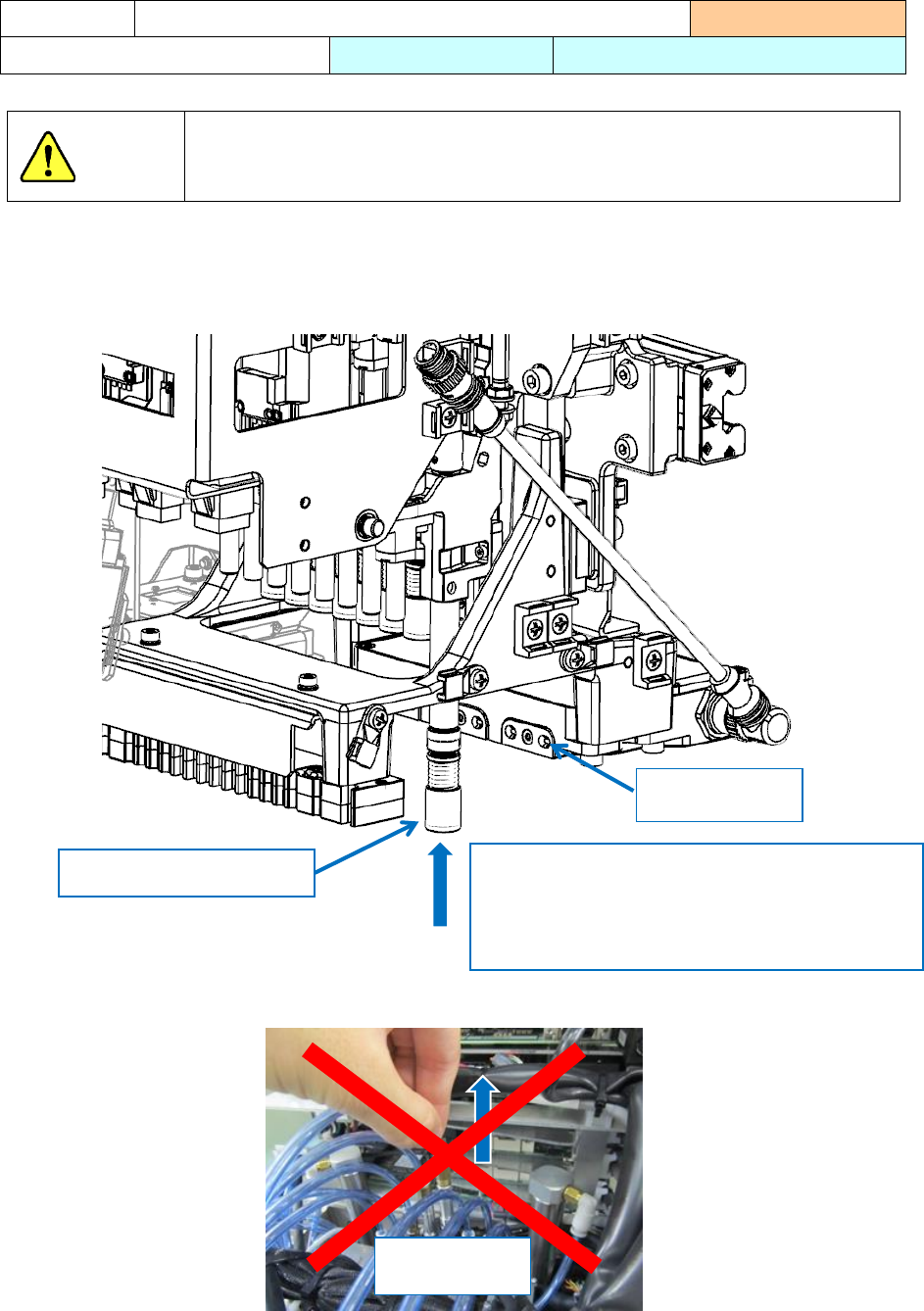

3-3-13 Z 轴导轨
实施频度 ： 毎月
使用工具 ： 圆杆笔 使用润滑油 ：CG2 润滑油
请将各贴片头轴 1 根根地向上推。
用手指按下贴片头轴的下端(吸嘴外端)使之上升。
推上去时请注意不要触碰激光传感器部。
不要提拉
贴片头轴前端(吸嘴外端)
激光传感器部
