1-4-2 显示装置及输入装置
1-4-2-1 显示装置（触摸屏）

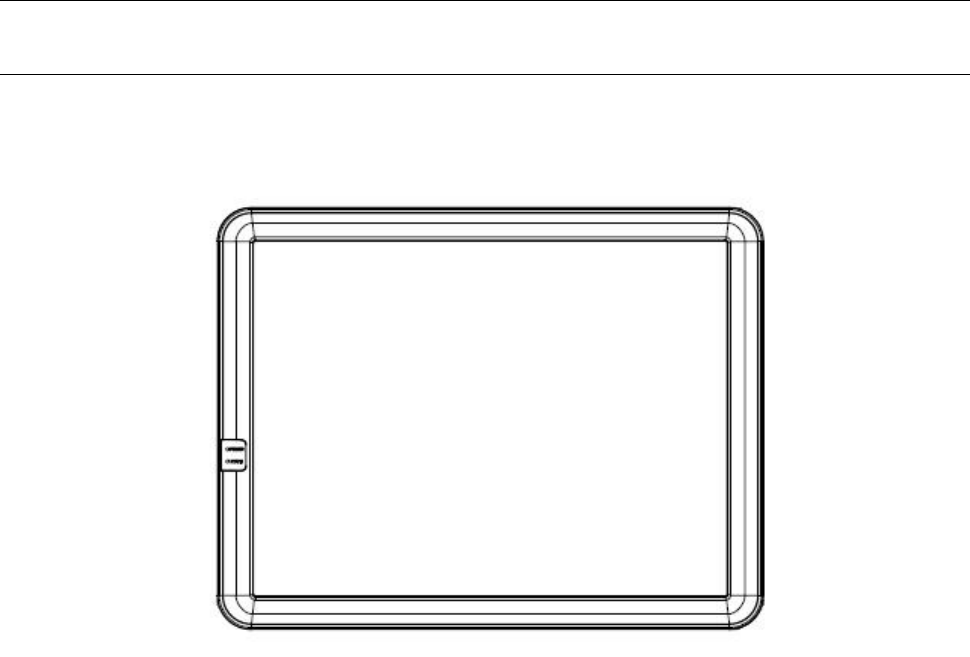

本机的显示装置为带触摸屏操作功能的彩色液晶显示器。（标准装备 XGA 1024×768 像素）
后侧的显示器为选购项。
操作手册
1-8
1-4-2-2 操作面板

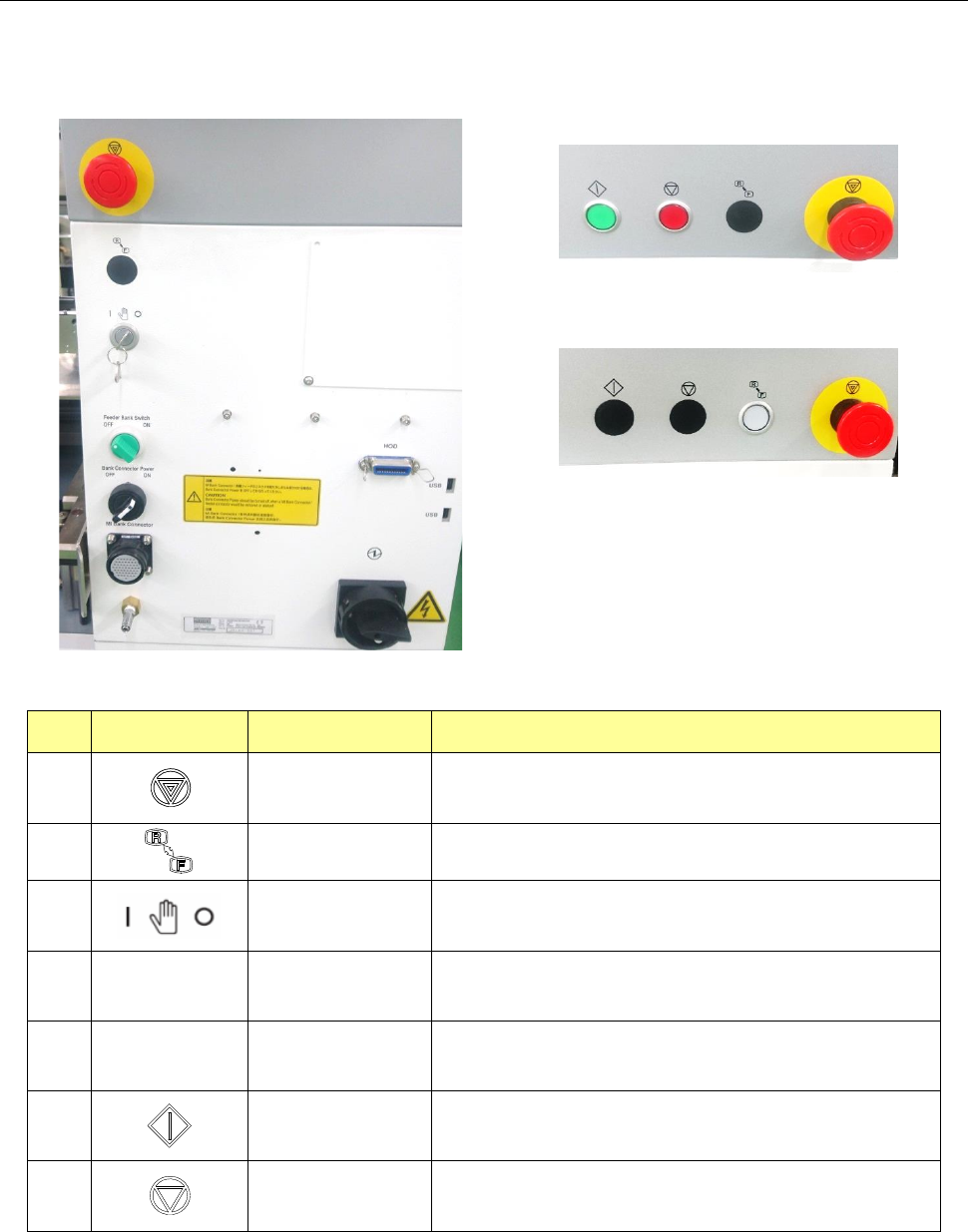

通过机器主机的操作面板，可控制机器的运行。
前部面板 后部面板
开关功能概要
No.
开关 名称 功能概要
①
Emergency
（紧急停止）
紧急停止时用此开关。
当设备出现异常动作，或有危及人体安全需要紧急停止时，
使用此开关。
②
Operation change
（前后侧操作切换）
切换键盘的＜FRONT＞、＜REAR＞操作。
③
Maintenance Key
（维护键）
切换生产模式[○]、维护模式[｜]的开关。
④
Feeder Bank
Switch
Feeder Bank Switch
供料器台架的升降开关（统一更换台车使用时）
⑤
Bank Connector
Power
Bank Connector
Power Switc
供料器台架的电源开关
⑥
Start
（开始）
开始开关。
执行生产等运行时，使用此开关。
⑦
Pause/Stop
（暂停/停止）
结束生产等运行时，按此开关。
按一次为暂停，再按一次为结束。
⑥ ⑦ ② ①
③
②
①
④
⑤
⑥ ⑦ ② ①
操作手册
1-9
1-4-2-3 HOD : 手持式操作盘
HOD 是「Handheld Operating Device」的简称，主要用于在示教等时直接对各轴进行操作。使用该
装置可以不触摸贴片机主体的液晶屏幕就完成示教等操作。
注意
为了防止对人体造成损伤，请不要在 HOD 操作中将手放置在装置内部
，
或将脸或头靠近装置内部。
注意
将 HOD 单元连接在主体上时，请在关闭主体电源的状态下进行。
注意
HOD 单元的背面粘贴了磁贴（磁石），所以靠近磁盘等时可能造成存储
数据消失。
紧急停止
LCD
移动键
No.
键
器件选择键
功能键
器件名称键
