操作手册
3-14
1)

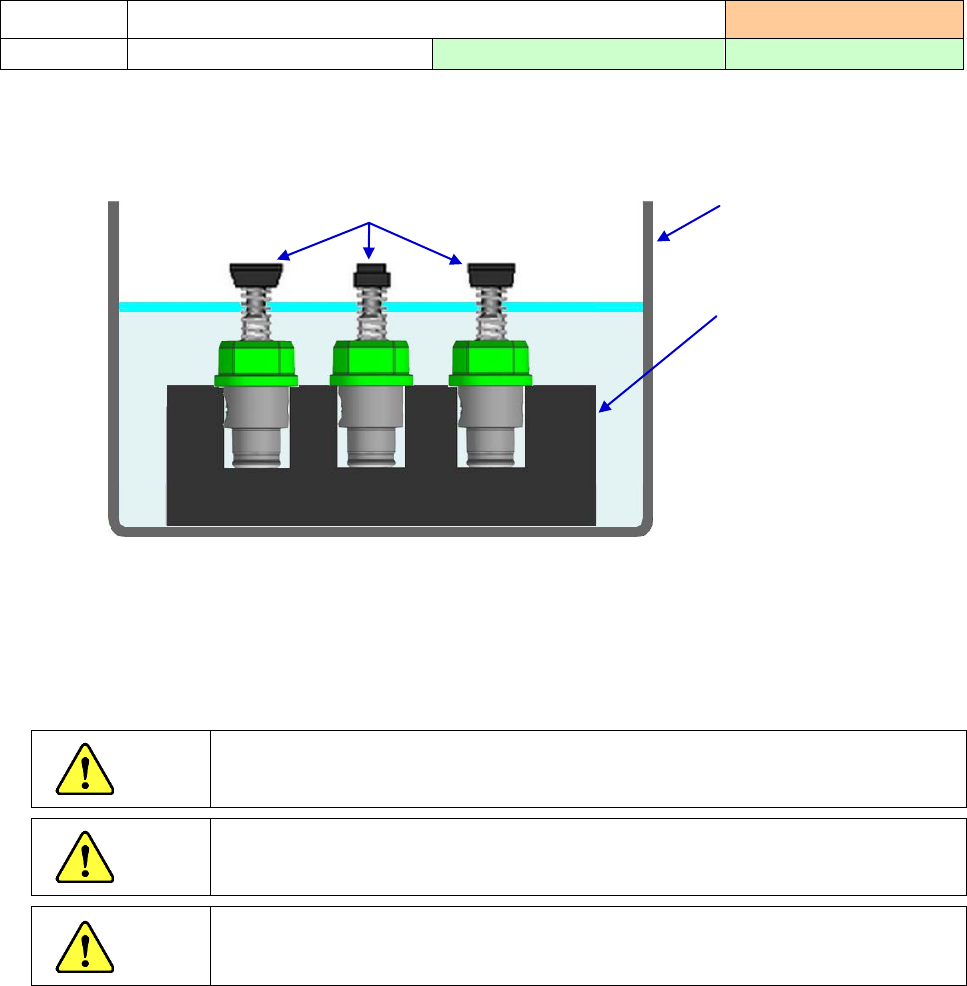

请用超声波清洗机清洗 5 分钟，作为指导，将金属喷嘴浸入酒精中作为整个喷嘴。
2) 为了防止聚氨酯尖端通过喷嘴清洁从聚氨酯喷嘴尖端剥落，请使用超声波清洁，使用夹具等将喷嘴倒置，
尖端不要浸入酒精中
。
3) 如若氨甲酸酯部分的脏污和吸嘴扩散器的脏污擦不掉，请用浸湿酒精的软布擦干净。
4) 为防止吸嘴内部生锈，洗净后，请按下页「吸嘴清扫后上油」的说明注油。
注意
切勿使用酒精以外的溶剂（丙酮）。 否 则，使用后可能使吸嘴扩散器变色。
此外，
溶剂易燃，使用时，务必十分注意。
注意
作业时请带上防有机臭味用的口罩。
IPA 成分中含有对人体有害的物质。
注意
切勿分解吸嘴。
清扫部位
3-2-6 吸嘴
实施频度 ：每周
清扫内容 清洗吸嘴 使用工具 ：超声波清洗器 推荐溶剂 ：IPA
夹具块等
氨甲酸酯部位
烧杯等
酒精
烧杯、夹具块等请
客户予以准备。
操作手册
3-15

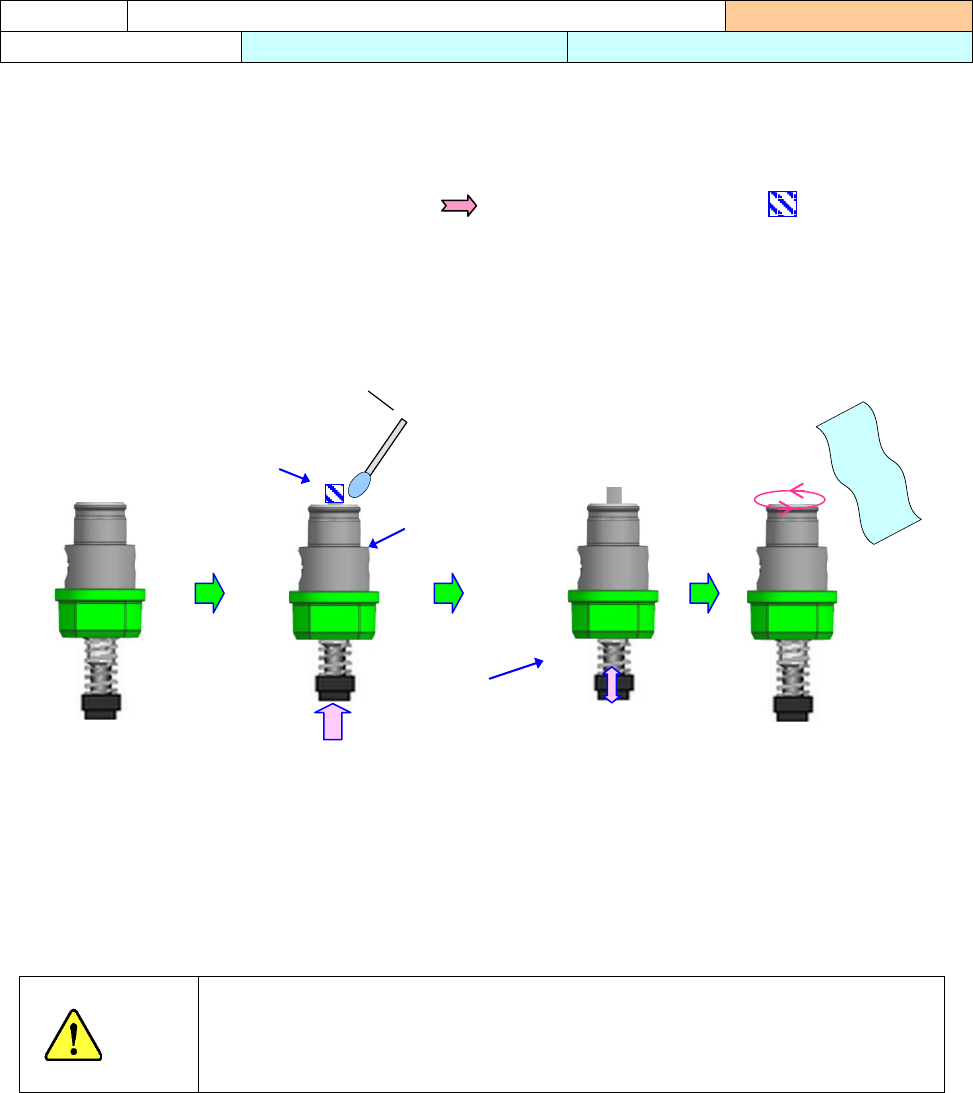

吸嘴用超声波清洗后放置下来，可能会使吸嘴内圈生锈。
请按下列顺序，在吸嘴滑动部上油。
1)清洗后，用气枪等把吸嘴内部的酒精吹干净。
2)在图示的润滑油涂抹部分（把吸嘴滑动部向 方向推入时从吸嘴内圈蹦出的 部分），
用半湿的棉棒涂上一滴油。
3)把吸嘴滑动部分上下滑动 20～30 次，使润滑油涂布均匀。
4)用干净抹布，把吸嘴周围多余的油擦干净。
5)涂油后，请把吸嘴放回 ATC 单元，执行「机器设置」→「ATC 吸嘴分配」。
（参见” 使用说明书 CD 7-3-2-3 ATC 吸嘴配置”）
注意
1）吸嘴，不可使用 NEW DEFLEX OIL NO.1 以外的其他油。
使用黏度高的润滑油等油脂类，会使吸嘴滑动返回不畅。
2) 吸嘴必须放进 ATC 单元，不可放回 Head。
注油项目
吸嘴清扫后上油 实施频度 ：每周
使用工具 ：气枪、棉花棒、抹布
使用油 ：NEW DEFLEX No.1
涂油部分
吸嘴滑动部
②
把吸嘴滑动部分上下滑动
20～30 次
①
用棉花棒沾湿油，进行涂抹
吸嘴内圈
③
用抹布把多余的油擦干净
操作手册
3-16

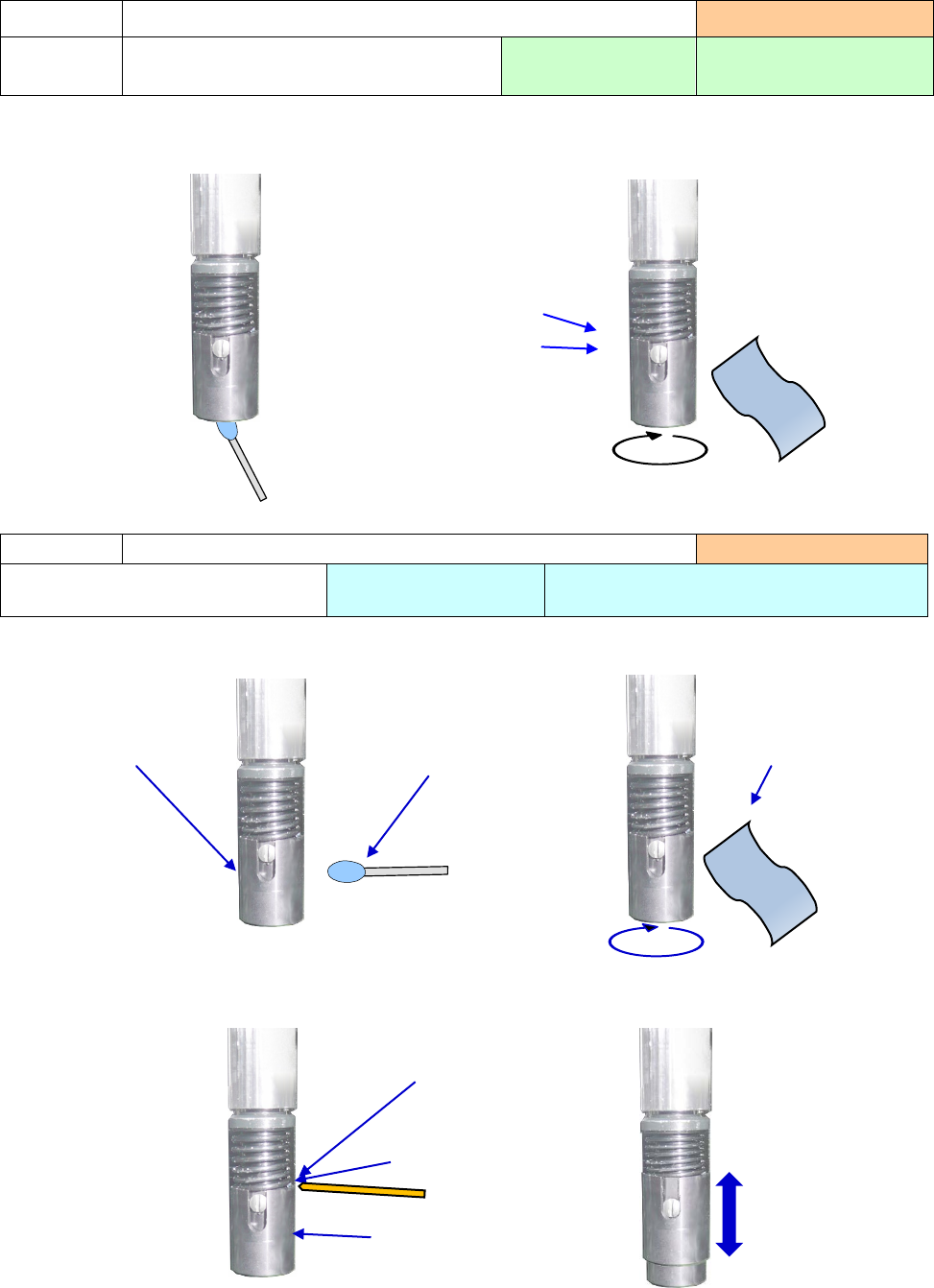

1) 用棉花棒浸湿酒精，清扫吸嘴外圈的内部。
2) 用酒精把吸嘴外圈表面部分和弹簧部分擦干净。
1) 吸嘴外圈，以及吸嘴外圈与外圈弹簧支架之间，要用沾油的棉花棒进行涂抹。涂抹后，用气枪吹掉多余
的油，再用抹布擦干净。
2) 为使吸嘴外圈滑动滑润，请在涂抹润滑油部位上（吸嘴外圈和外圈弹簧支架的缝隙部分），用牙签头等
沾上米粒大的 6459 润滑油 N 进行涂抹。
3) 把吸嘴外圈上下滑动 20～30 次，使润滑油涂布均匀。
清扫部位
3-2-7 吸嘴外圈
实施频度 ：每月
清扫内容 清扫吸嘴外圈
使用工具 ：
棉花棒、抹布
推荐溶剂 ：IPA
注油项目
清扫吸嘴外圈后涂抹油、润滑油 实施频度 ： 每月
使用工具 ：棉花棒、
抹布
使用油 ： NEW DEFLEX No.1
润滑油 ： 6459 润滑油 N
弹簧
抹布
棉花棒
吸嘴外圈
用抹布把多余的
油擦干净
用沾湿油的棉
花棒进行涂抹
吸嘴外圈
20～30 次
外圈弹簧支架
润滑油涂抹部位
牙签
吸嘴外圈
