操作手册 1-3 1- 2 本装置的 构成 ①前侧 液晶监 视器 ④信号灯 ⑦漏电断 路器（后部 - 右侧） ②操作面板 ⑤迷你信号灯 ( 选购项 ) ③电源开关 ⑥后侧液晶监视 器 ① AT C 单元 ⑤ 基板传送 单元 ⑨ CAL 块单元 ⑬ 弯脚固定单 元 (OP 、 ※ 1) ② Head 单元 ⑥ 3D 传感器单元 ( OP ) ⑩ 供料器台架 单元 ③ OCC 单元 ⑦ X -Y 单元 ⑪ 引脚矫正工 具 (O P) ④ H…
操作手册
1-2
1-1-4 缩写的说明
简 称
意 义
中文 英文
R-ATC 自动工具更换装置 (Removable Auto Tool Changer)
HMS 高度测量装置 (Height Measurement System)
HOD
手控操作盘
(Handheld Operating Device)
IFS-NX 智能供料器系统 (Intelligent Feeder System)
LNC 激光校准新概念 (Laser align New Concept)
MTS 矩阵托盘服务器 (Matrix Tray Server)
OCC 位置校正摄像机 (Offset Correction Camera)
PWB 基板 (Printed Wiring Board)
操作手册
1-3

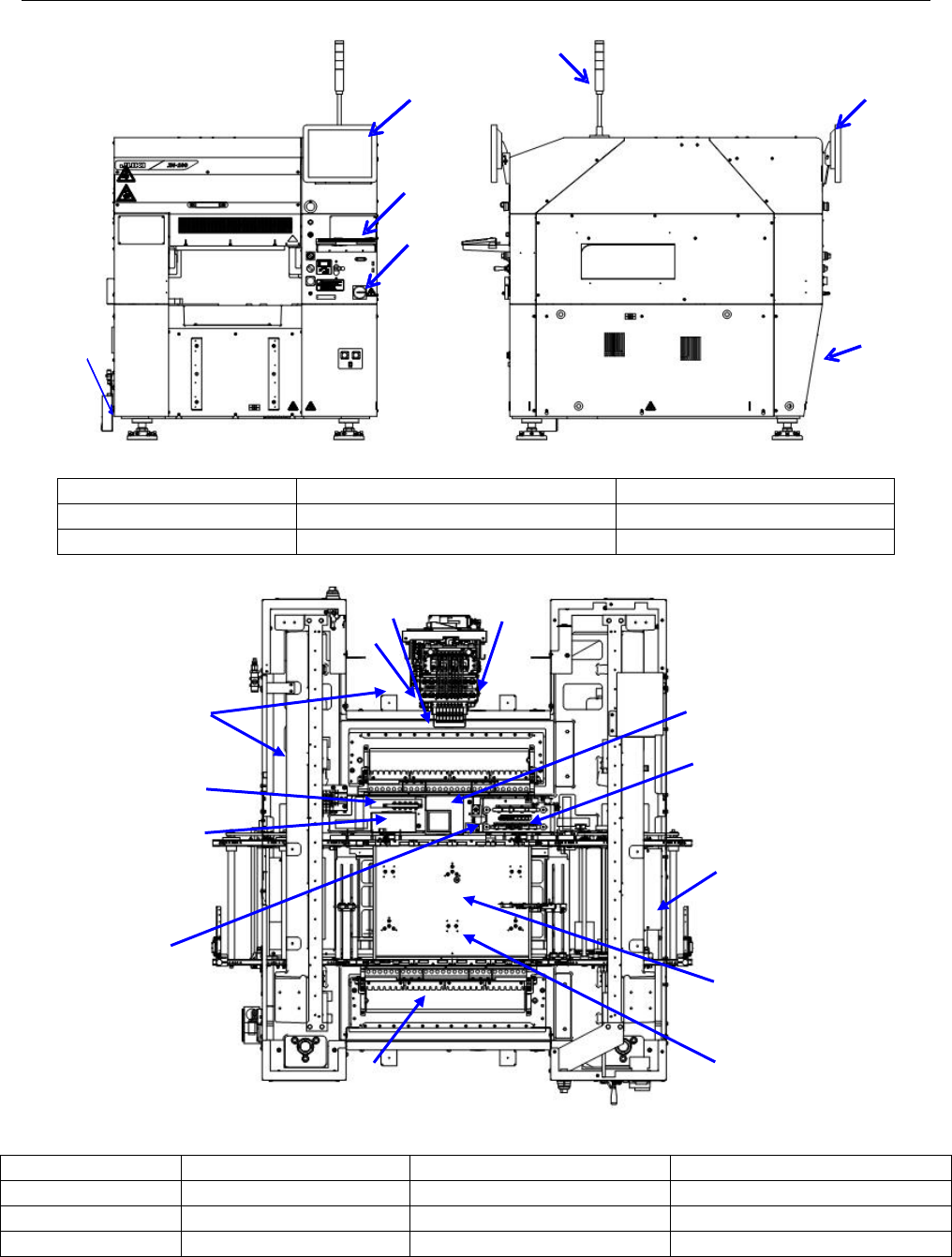

1-2 本装置的构成
①前侧液晶监视器 ④信号灯 ⑦漏电断路器（后部-右侧）
②操作面板 ⑤迷你信号灯(选购项)
③电源开关 ⑥后侧液晶监视器
①
ATC
单元
⑤
基板传送单元
⑨
CAL
块单元
⑬
弯脚固定单元
(OP
、※
1)
②
Head
单元
⑥
3D
传感器单元
(OP)
⑩
供料器台架单元
③
OCC
单元
⑦
X-Y
单元
⑪
引脚矫正工具
(OP)
④
HMS
单元
⑧
废弃盒
⑫
支撑台
(
※
1)
※1 选择弯脚固定单元时取下支撑台。
①
②
③
④
⑦
⑤
⑥
②
⑥
⑦
⑨
③
⑩
④
⑧
⑤
①
⑪
⑫※1
⑬※1
操作手册
1-4

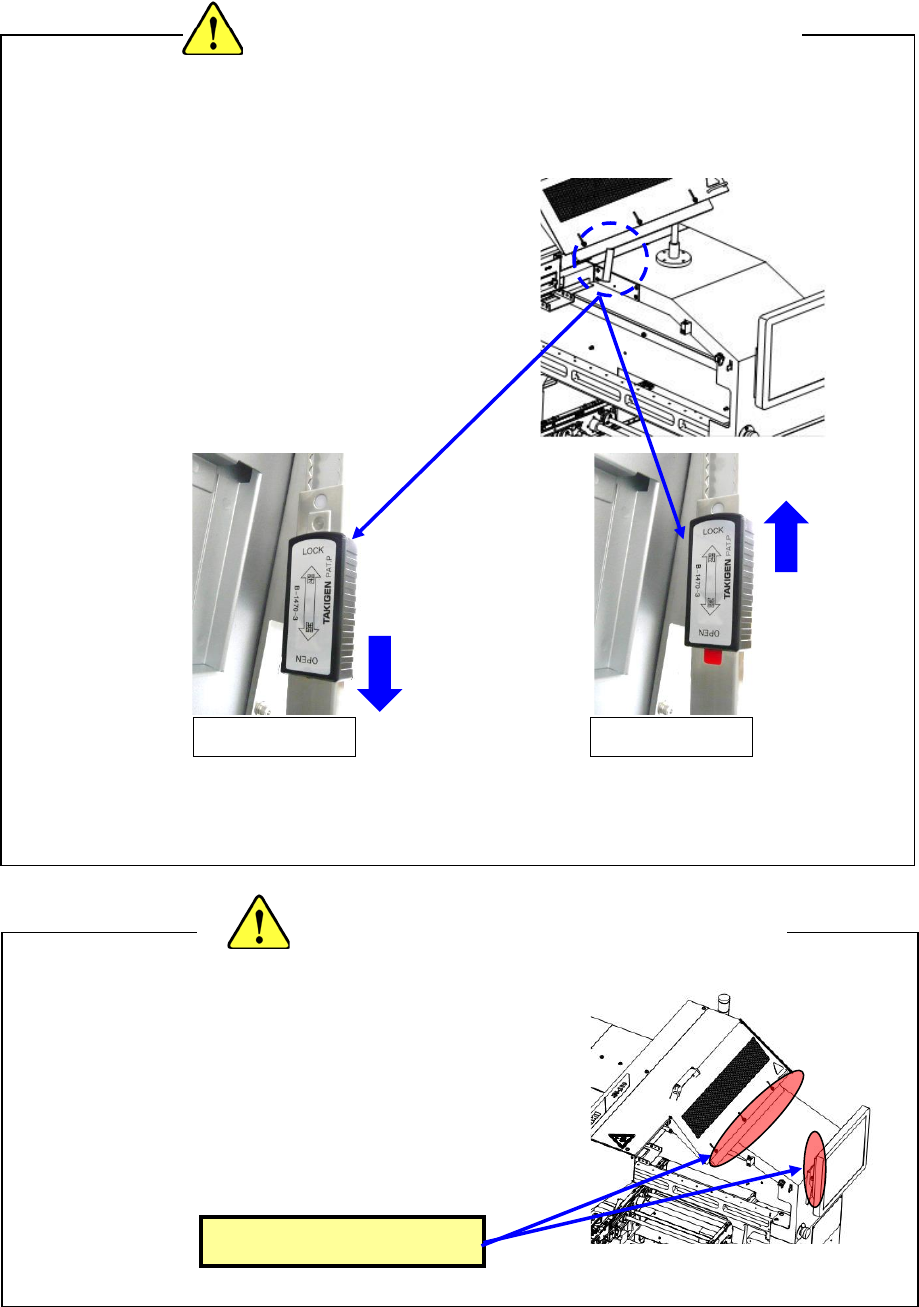

◆ 打开安全盖（安全罩）时，先把盖（罩）
子推上去，再把锁杆向箭头（LOCK）方 向
推，锁好。确认上了锁之后，再放开手。
﹡没有上好锁就松手时，
安全盖（安全罩）有落下来的危险。
◆ 要关安全盖（安全罩）时，要先解开锁，再关闭。
把安全盖（安全罩）向上提，
再把锁杆向 OPEN 方向推，解锁。
（请注意，解锁时要防止安全盖（安全罩）落下来受伤。）
﹡不要在安全盖（安全罩）、手杆等处过渡增加负荷。
◆维护 ATC 或 XY、Head 时，
进入装置内部作业时，请特别注意不要从后面
撞到安全盖（安全罩）或监视器，不要撞到头，
作业时不要受伤
。
＜开关安全盖（安全罩）时的注意事项＞
注意不要撞到头部、身体
OPEN（打开）
LOCK（锁定）
＜在装置内操作时的注意事项＞
