操作手册
2-24

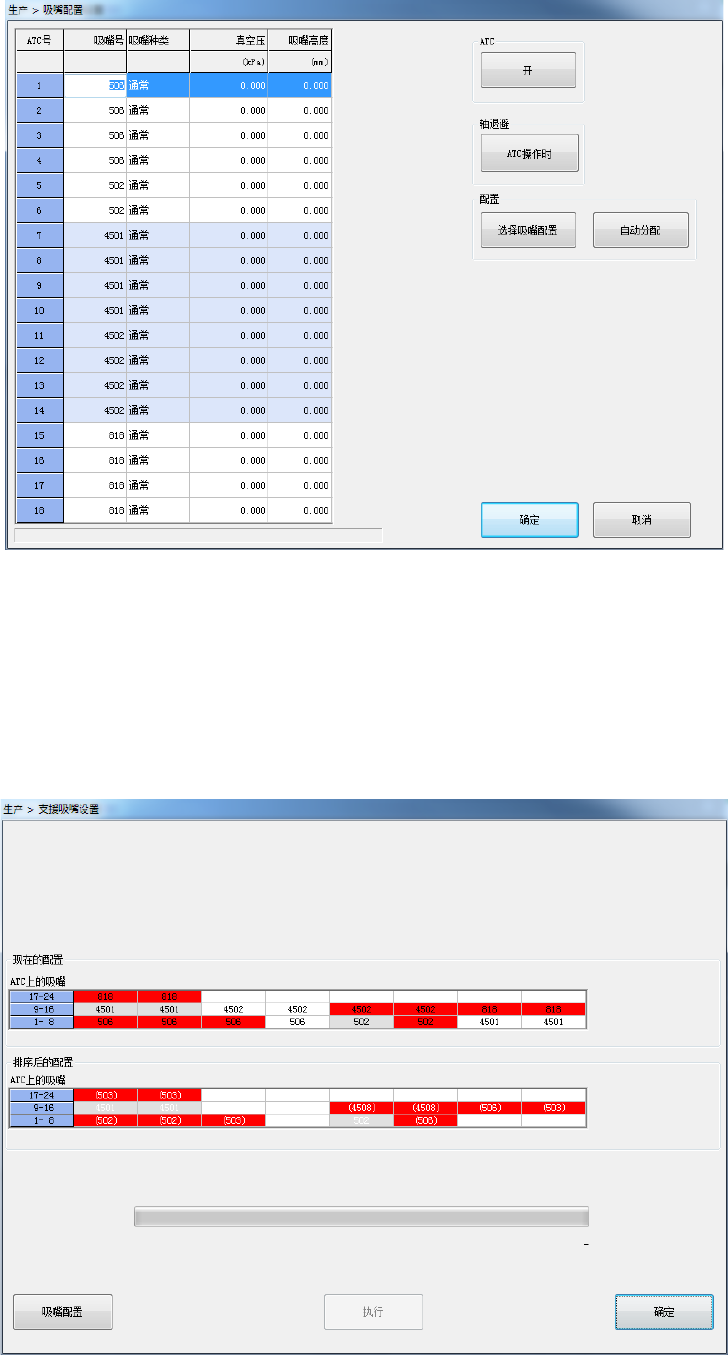

按下[吸嘴配置]按钮，可以进行 ATC 上的吸嘴配置。
详见 JM-100 使用说明书「第 7 章 机器设置」的「7-3-2-3 吸嘴配置」。
按下[吸嘴排序]按钮，可将 ATC 上的吸嘴进行优化配置排序。
通过按下吸嘴排序画面的执行按钮，执行吸嘴的排序动作。
上层显示当前 ATC 上的吸嘴配置。如果配置了与通过优化的吸嘴布局不同的吸嘴，则用红色显示。
下层显示执行排序后的吸嘴配置。进行吸嘴更换动作的位置用蓝色显示。不能通过自动更换按照优化
布局配置的位置会用红色显示。必须通过手动进行吸嘴配置。
操作手册
2-25

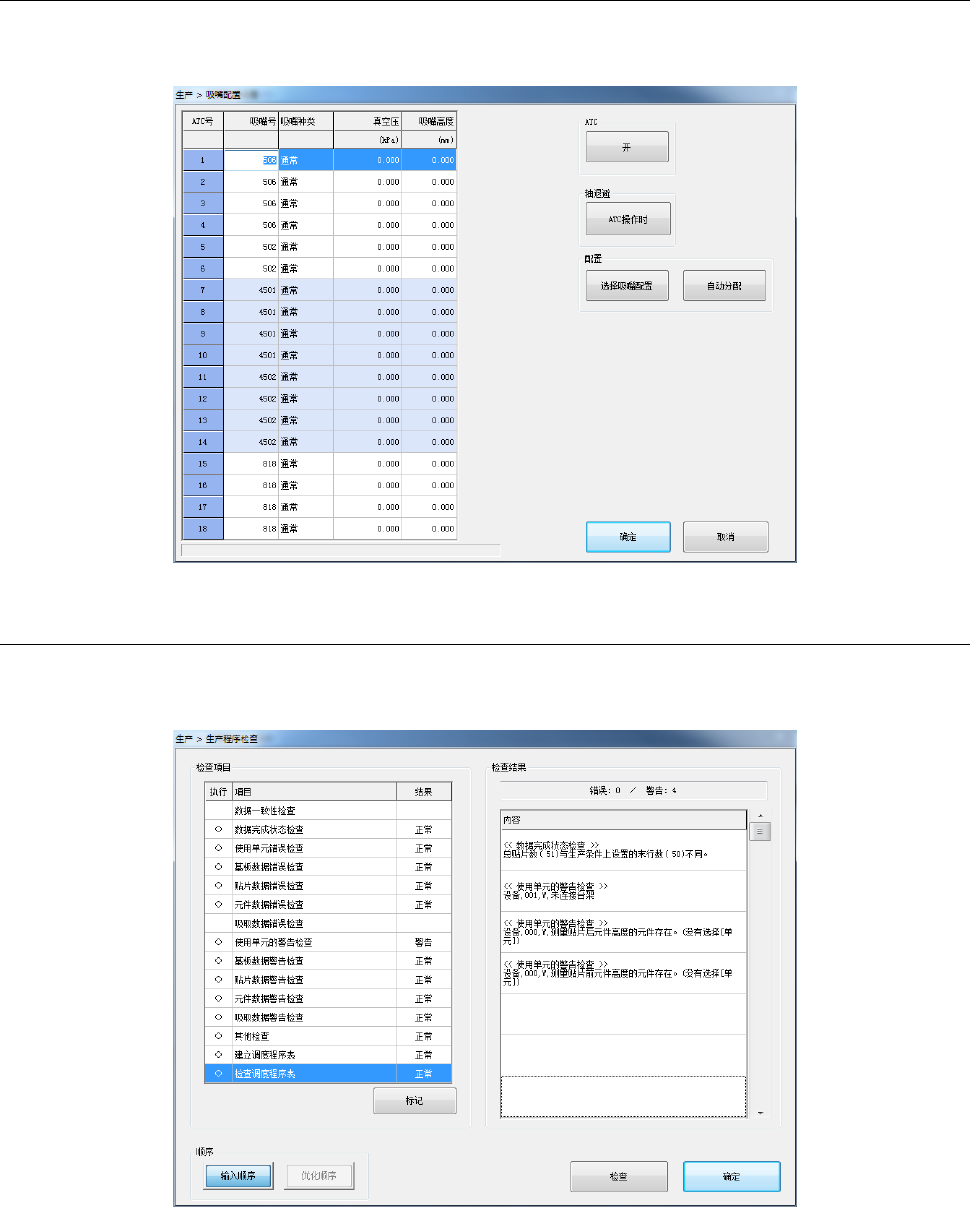

2-4-3-12 ATC 吸嘴配置
进行 ATC 上的自动吸嘴配置。
详见 JM-100 使用说明书「第 7 章 机器设置」的「7-3-2-3 吸嘴配置」。
2-4-3-13 生产程序检查
可以在开始生产前进行生产程序检查。
可浏览生产程序检查的项目列表，显示检查的结果。
详见 JM-100 使用说明书「2-10-3 检查生产程序」。
操作手册
2-26
2-4-3-14 检测激光高度
详见使用说明书「2-11-3 检测激光高度」。
2-4-3-15 3D 传感器沾污检查
有关详细内容，请参照使用说明书「第 10 章 自我診断功能」的「10-3-3-3 3D 传感器沾污检查」。
2-4-3-16 检测基板上表面的高度
详见使用说明书「第四章，计划，4-5-7-2 安装基板表面高度测定 」。
2-4-4 确认贴片点
2-4-4-1 概要

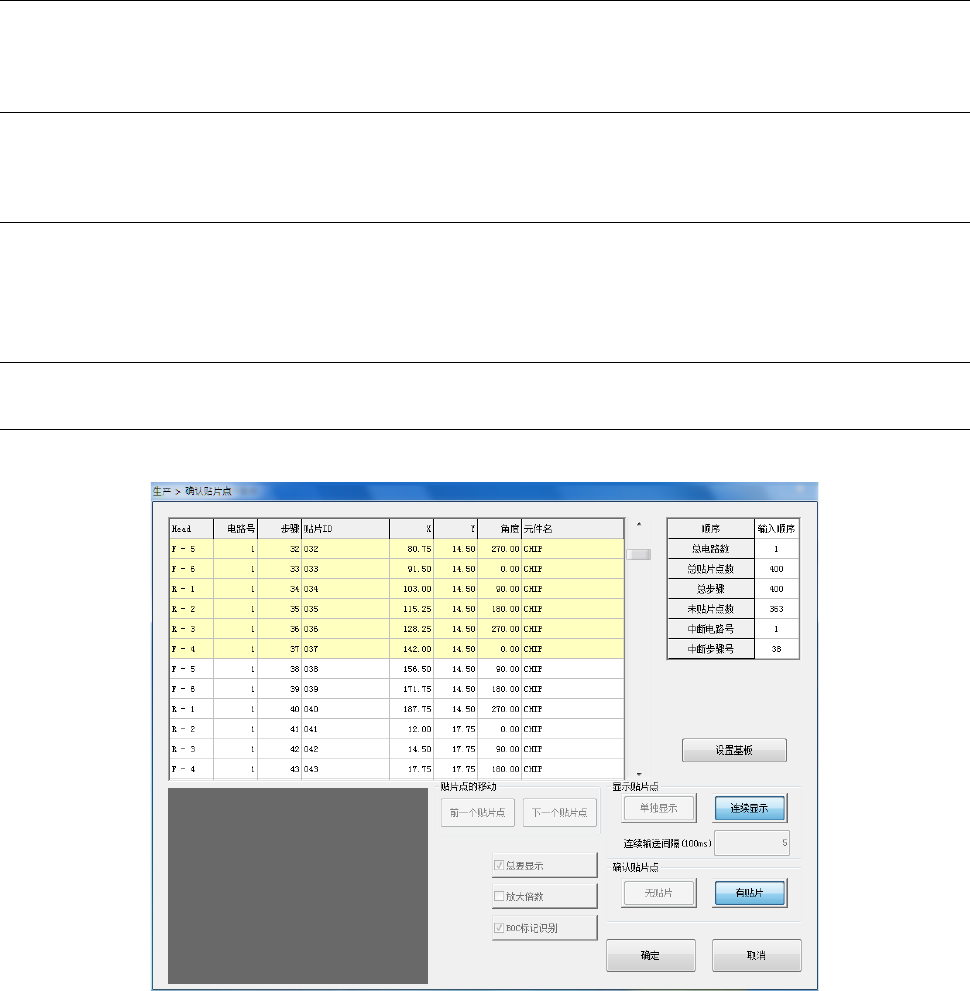

从生产的菜单中，选择[生产辅助]－[确认贴片点]，则显示确认贴片点画面。
在生产开始前显示贴片列表，显示各贴片点，可以确认元件是否已全部贴片，
决定是否为了继续生产而进行贴片。
