操作手册
2-2
2-2 设备的启动和退出
2-2-1 设备的启动
(1) 向右旋转主机正面中央的「主开关」，接通电源。
注意
在系统完全退出之前，请勿关闭主开关，否则会导致 SSD 故障。
(2) Windows 启动后，会显示下列启动画面。
主开关
操作手册
2-3
(3) 初始设置结束后会显示主画面，在画面上显示返回原点画面。
点击[确定]按钮，执行返回原点。
警告
进行返回原点后，装置即刻开始运转。
为避免受伤，请绝对不要将手和头等伸入装置内部。
(4) 执行中，会显示返回原点画面。
显示前侧全轴伺服状态
（返回原点未完成等：要全轴初始化、
伺服 ON 可能时：伺服 ON 可、伺服
On 时：OK）
显示限位传感器状态
Y 轴限位传感器探测到时：Y
X 轴限位传感器探测到时：X
操作手册
2-4

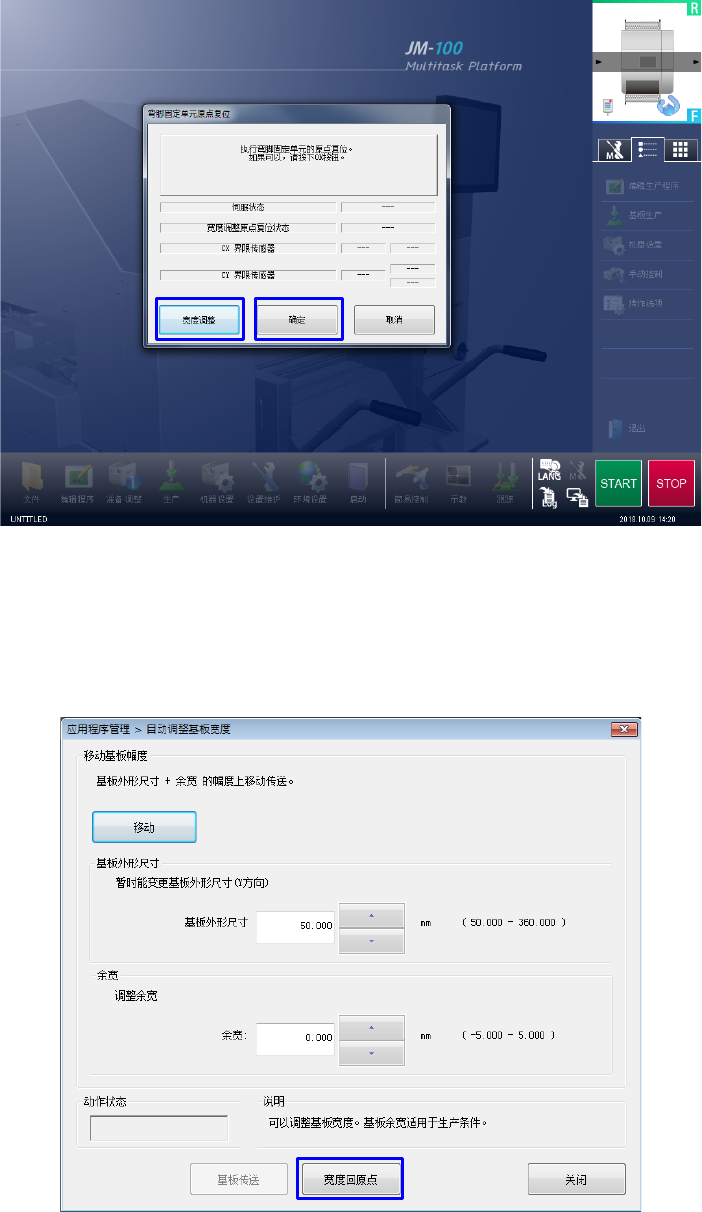

(5) 使用弯脚固定单元时，在完成全轴的原点复位之后显示弯脚固定单元的原点复位画面。
在执行弯脚固定单元的原点复位之前，需要通过自动调整基板宽度来执行传送轨道宽度方向的原
点复位。请按下[宽度调整]按钮，在显示出自动调整基板宽度画面之后，按下[宽度回原点]按钮，
执行基板宽度方向的原点复位。在完成宽度的原点复位后，按下弯脚固定单元原点复位画面的[确
定]按钮，开始弯脚固定单元的原点复位。
有关自动调整基板宽度装置的详细情况，请参照使用说明书「2-11-1-2 自动调整基板宽度」。
