操作手册 3- 31 2) 请将润滑油涂抹在导 轨的下侧。不要将 润滑油涂抹在 正面，而应涂抹在两 边的侧槽部。 请涂抹 3mm 大小的润滑油。 涂抹处 涂抹处 请涂抹在导轨侧 槽部 ●涂抹量：单侧 槽涂抹 3mm 大小 润滑油 3mm 大小
操作手册
3-30
注意
在操作结束后，请务必使贴片头升起气缸上升，确认各个轴也上升。否则可能
造成断裂。
1) 请从下侧将各轴推起到上限位置。
请不要提拉空气软管侧。
注油项目
3-3-13 Z 轴导轨
实施频度 ： 毎月
使用工具 ： 圆杆笔 使用润滑油 ：CG2 润滑油
请将各贴片头轴 1 根根地向上推。
用手指按下贴片头轴的下端(吸嘴外端)使之上升。
推上去时请注意不要触碰激光传感器部。
不要提拉
贴片头轴前端(吸嘴外端)
激光传感器部
操作手册
3-31

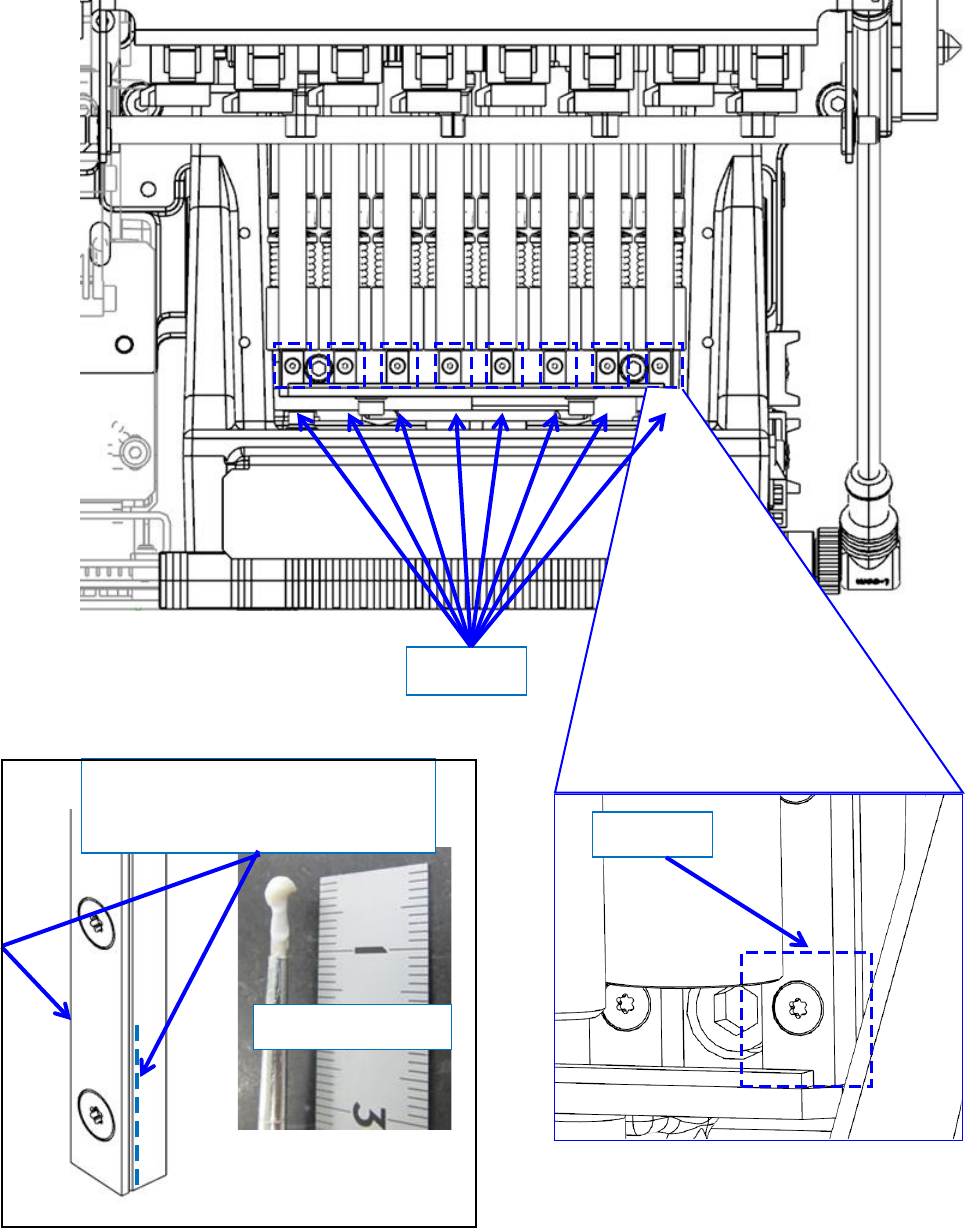

2) 请将润滑油涂抹在导轨的下侧。不要将润滑油涂抹在正面，而应涂抹在两边的侧槽部。
请涂抹 3mm 大小的润滑油。
涂抹处
涂抹处
请涂抹在导轨侧槽部
●涂抹量：单侧槽涂抹 3mm 大小
润滑油 3mm 大小
操作手册
3-32
3) 请切换电磁阀的开关，降下释放杆。
请将各轴下降至最下部的位置。
朝前拉就能打开盖罩。
一边按下按钮一边顺时针旋转可
以锁紧。
请按入。
请不要朝上提拉。
全部贴片头轴降下的状态。
